全自动无塔供水器安装维修手册

全自动无塔供水器安装维修手册

一、原理、组成、工作过程及应用

1、原理：全自动无塔供水是气压供水；

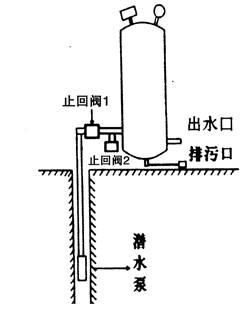

2、组成：全自动无塔供水由无塔供水器（压力罐）、压力开关、压力表、水泵、管网及配套阀门组成，分为管道及电路两部分（如图1所示）。

         （图一）

3、工作过程：无塔供水器（压力罐）内有均匀常压空气，安装压力开关、压力表及管网后成为密封容器。水泵启动，罐内水位上升，罐内空气被压缩，产生气压。气压达到设定压力（如0.28mpa时），水泵停止工作。因气压作用，罐内水可高速流出。罐内水位下降后，气压降低，达到设定压力（如0.14mpa时），水泵又自动启动，周而复始，自动循环，其实质就是一套小型家用自来水系统。

4、特点及应用：

4.1 作为一套家用自来水，可使广大农民朋友，享受和城市居民一样的方便、卫生。

4.2 无塔供水器水压大，流速高，可满足太阳能、热水器、洗衣机、厕所便池的水压要求，替代传统水箱、水囤、水坛子。

4.3  城市自来水水压不足时，可做二次增压用。

4.4  可用作消防、农业灌溉、集中供水用。

二、压力、压力表、压力开关及电路

1、压力：本产品所称压力为气压，单位Mpa(兆帕）。0.1Mpa即1公斤的力，可以使水上升10米距离。

2、压力表：显示压力指数的仪表，接口螺纹有M14和ZG1/4两种。

3、压力开关：无塔供水器之所以能够自动循环工作，主要依靠压力开关检测罐内气压并控制水泵工作。根据其工作压力可分为三种：

   BSK1型：0.11Mpa---0.19Mpa

   BSK2型：0.14Mpa---0.28Mpa

   BSK3型：0.21Mpa---0.35Mpa

农村住宅三层小楼，用水高度在10～15米，主要使用前两种。

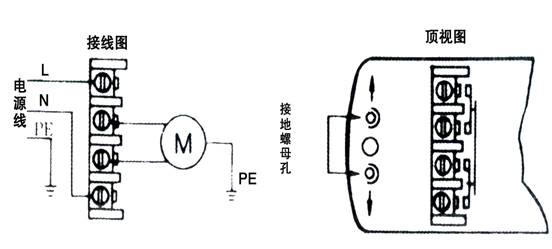

4、电路、电源为单相220V 、10A电流 。电源首先连接压力开关，然后连接水泵。安装时请详细阅读说明书，注意接地保护（如图二所示）。

请注意：1、强烈建议使用2平方铜芯电线并紧固好。尽量不要使用铝线，铝线容易和铜接点分离，产生热，烧坏压力开关。压力开关烧坏不在质保范围。

2、压力开关和水泵扬程不匹配时，尽量不要调节压力开关弹簧，

   防止压力开关失灵，给你造成不便。

                     （图二）

三、管道技术：无塔供水由压力罐、水泵、止回阀、三通、截止阀、水管组成。

 1、水泵：潜水泵、自吸泵都可以和无塔供水器配套使用。一般情况下，品牌潜水泵选用单相550W、1寸口径，品牌自吸泵选用单相750W、1寸口径即可；非品牌潜水泵、自吸泵须选用800W以上，1寸口径。

                        （图三）

推荐品牌：辽宁海城三鱼550w1寸口径单相潜水泵

          新界750w1寸口径单相喷射自吸泵

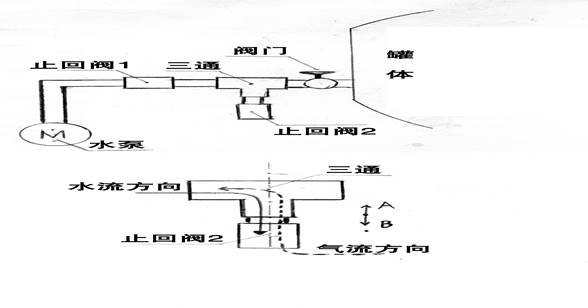

2、止回阀：（如图三显示）

2、1止回阀1起到防止水倒流作用

2、2止回阀2起到补气作用。止回阀1失灵时，罐内水会向水泵倒流，形成负压，能够将罐体吸扁；而止回阀2起到补气作用，防止产生负压。

敬告：请严格依照本示意图安装，必须安装止回阀2！

3、进水口及出水口处安装截止阀，便于检修和维护。

四、安装

1、安装前应检查设备，在运输过程中有无损坏。

2、安装前请详细阅读本手册、产品说明书、水泵说明书及自动控制器使用说明书。安装人员应具备电气安装资质、水暖安装资质。

3、按安装示意图、电路原理图，连接进出水管路及电源线。

4、检查各部件安装是否有误。

5、调整压力开关，下限指针在实际用水高度X米的1.2倍处即X/100×1.2（Mpa），上限指针不得超过0.3Mpa。压力开关出厂时，已调试好。通常情况下，无需调整。

6、关闭所有出水阀门，合上电源开关，这时设备投入正常运行。

五、常见故障、排除

1、问：安装后试机，发现压力表显示小于0.28Mpa，压力开关不跳闸，水泵不停机，这是怎么了？该怎么解决？

   答：BSK2型压力开关出厂时，均调节为0.14—0.28Mpa，品牌水泵的功率都能达到这个压力。如出现你所说的现象，主要是因为水泵功率小或质量差造成的，解决方案有3个：

 a、选用较大功率或品牌水泵。

 b、如水压可接近0.28Mpa，而客户又不想更换水泵，可采用调节压力开关方法。BSK2压力开关有两个簧，大簧调节水泵启动压力，小簧调节水泵关停压力。向下拧是增加压力，向上拧是减小压力，但调节范围有限，为±0.02Mpa。

 c、如水压远不能达到0.28Mpa，可选用BSK1型压力开关，其工作范围为0.11—0.19Mpa，也能满足用户需要。

2、问：我安装了无塔供水，刚开始使用还好，但过了一段时间发现启动越来越频繁，这是怎么回事？该怎么办？

   答：无塔供水是气压供水设备，因管道连接密封不好，导致气体泄漏，水太多，所以出现启动频繁。解决步骤：

       ①关掉电源→②拧开排污阀→③卸掉压力表→④放完全部水后重新安装好压力表→⑤接通电源即可。

3、问：补气阀是什么？为什么要安装？不安装可以吗？

   答：补气阀就是前面我们所说的止回阀2，因为起到补气作用，所以又称为补气阀。补气阀是为了防止止回阀1失灵而安装的。它起到防止罐体负压吸扁的作用。如果不安装就有罐体损坏的隐患，这不在厂家质保范围。

4、问：为什么无塔供水器能够替代水坛子、水囤、水塔？

   答：一些家电如太阳能、热水器、洗衣机，以及厕所便池冲洗都要求水压，而水塔、水坛子、水囤压力小，无法满足需要。而无塔同时具备：水压大、水质优、无需看管，自动循环的特点，所以具备很强的替代性。

5、问：我直接使用增压泵就可以了，没有必要花钱购买无塔。

   答：直接使用增压泵，会出现如下问题：

   a、频繁启动，伤害水泵和管件，半年更换一个水泵，3月更换1个止回阀的开支和烦恼，我想您是不想体验的；

   b、频繁启动，耗电大（水泵启动瞬间，功率消耗非常大）；

   c、停电后你还用水吗？

6、问：无塔作为一种新事物，老百姓会接受吗？经销商愿意推广吗？

   答：首先，作为一种实用的民用商品，只要方便，能够解决生活难题，老百姓就会接受，就会购买，经销商就会去销售。现在水暖行业销售水塔利润非常低，只有10元、20元/台，新事物利润高，有卖点，经销商当然会去推广。我们有理由相信，全自动高压无塔供水器一定会成为老百姓的抢购商品。
