分析：电缆拖链的固定高度与直径选择

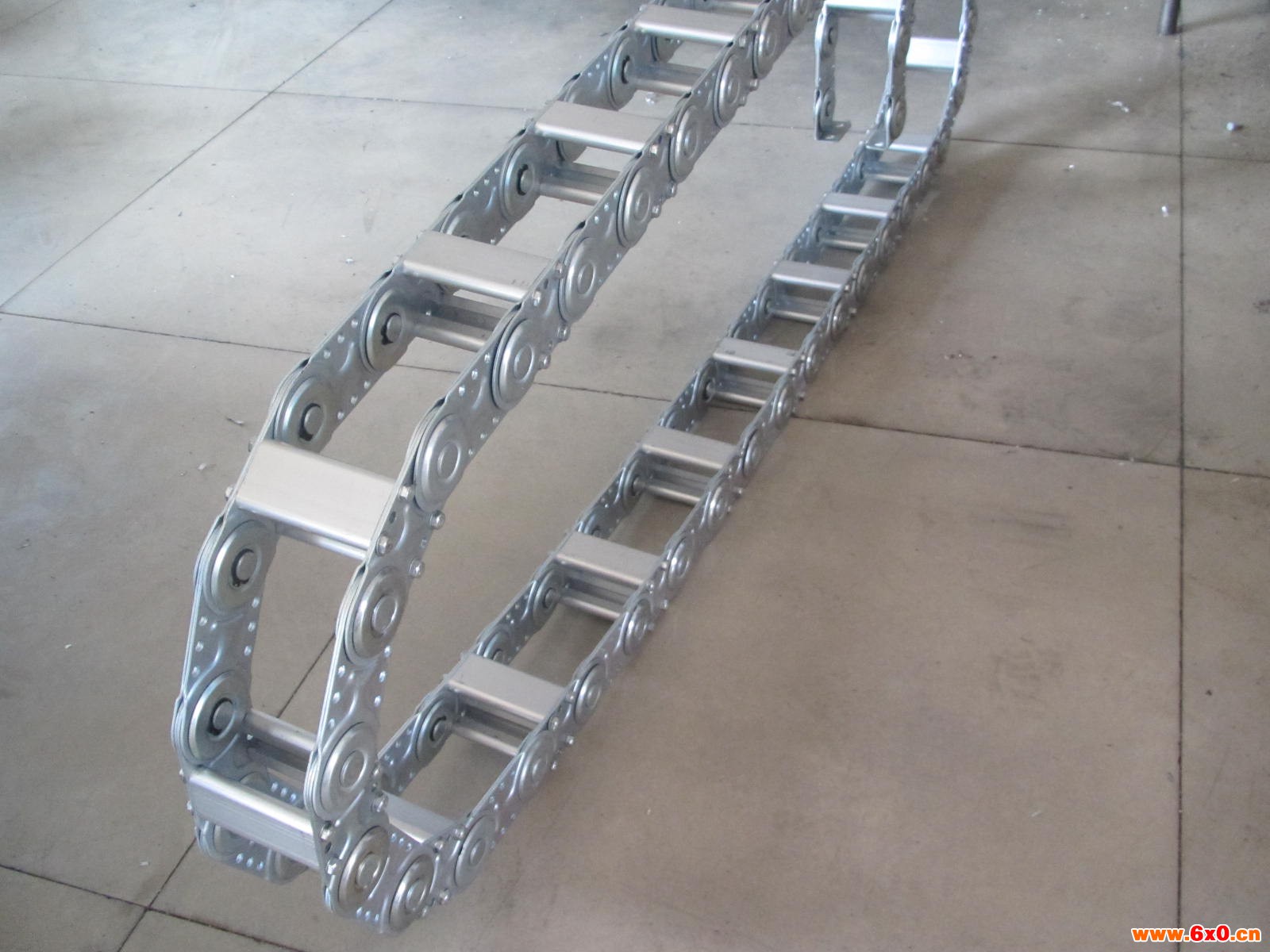

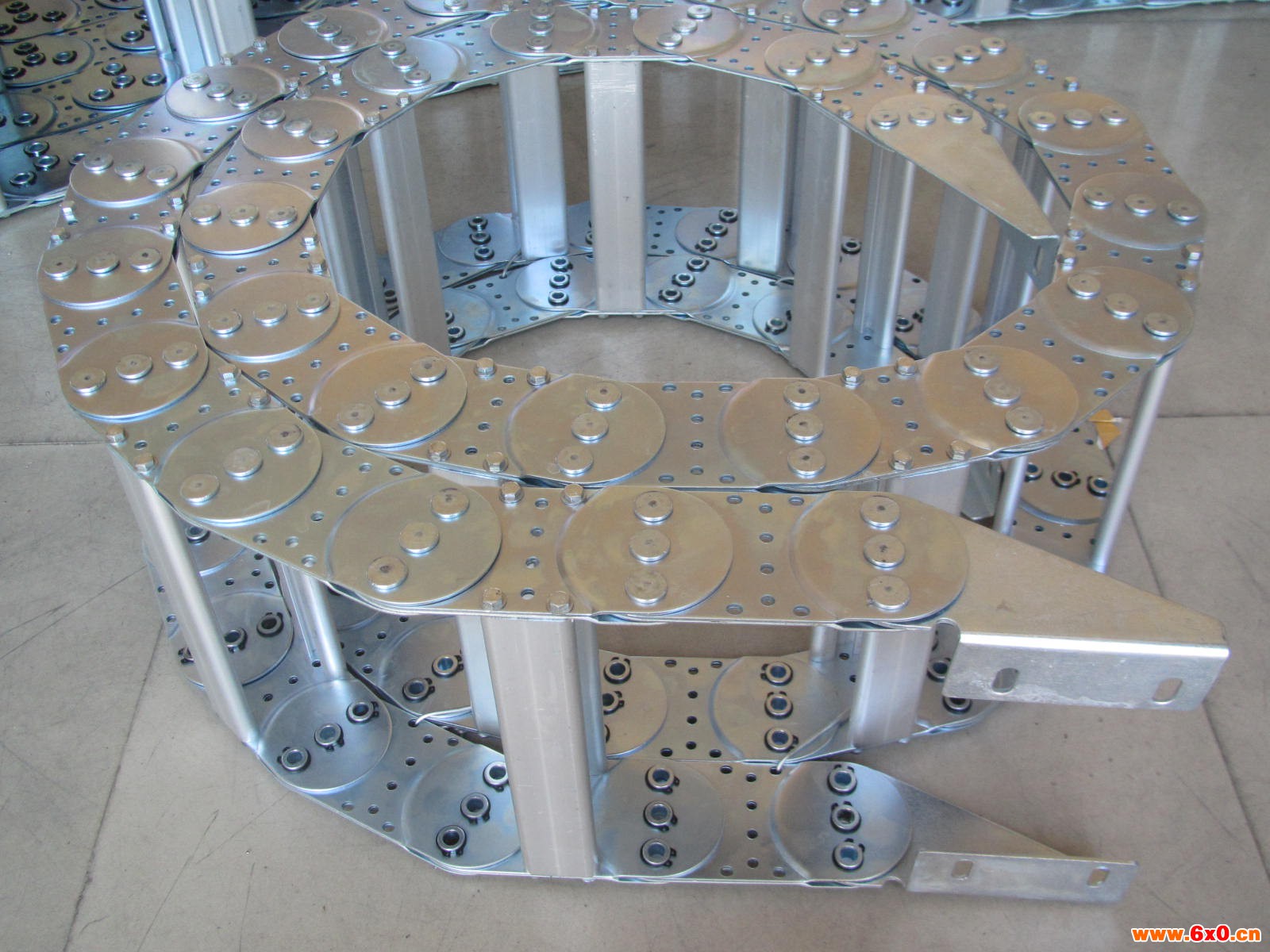

    电缆拖链是由链板、销轴以及支撑板和随动联接器等零件组合而成。该产品具有设计精巧、使用灵活等特点，被广泛地应用于立体仓库、大型机械、机器人等作为短距离、油、汽、水软管和电缆的同时移动之用。钢制拖链可承载数量多，重量大的电缆及油管,自由悬置(允许不用支承轮)长度大，支撑板可依照客户需要制作,适用于所有移动机械等，其弯曲半径为75-650mm，链板高度为40-145mm，可任意选用。

    电缆拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部,一般情况联接部分在拖链内，面向外周。链板的高度，也就是支撑板的高度，是由电缆zui大直径决定的，如拖链的宽度超过300mm，拖链的长度超过4m，应考虑选择加大一号规格的拖链。

    电缆拖链弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的10倍。弯曲半径可选择75-650mm，行程小的可相应选择较小的半径。电缆拖链的速度。跟着数控机床的高速化发展，对数控机床附件产品也提出了相应要求。就数控刀架而言，AK36系列高速伺服刀架，其水平已接近国外同类产品；数控转台类固然已研制出30r/min的高速转台，但与国外公司比拟还有差距，主要差别在于蜗轮副材料的选用方面。
