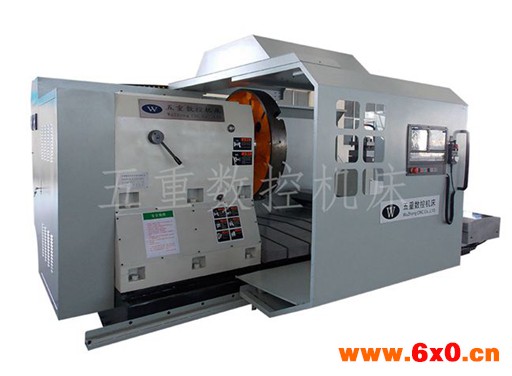

数控端面车床CK64250技术标准

CK64250数控端面车床主要技术标准

一、机床主要功能及技术标准：

CK64250 大型数控端面车床功能齐全，可承担各种车削工作，它能够车削各种零件的外圆、内孔、端面；也可车削各种锥面与曲线，也可以车削各种螺纹。机床配备伺服主轴电机，可以实现恒线速切削，以获得需要的表面光洁度及刀纹。机床为床身一体结构，刚性强，稳定性好，吃刀量及切削效率明显优于落地车床,加工效率是数控落地车床的 3—5 倍。

1、工作范围

zui大工件回转直径                  Φ2500 mm
zui大工件长度                      1000 mm
承载工件zui大重量                   3000Kg

2、床头箱

主轴直径                        Φ280 mm
主轴前支承轴径                    Φ200 mm
主轴转速级数                    机械两档，档内无级变速
主轴转速范围                      4～200 r/min
卡盘直径                         Φ2000 mm

3、刀架

 电动刀架                      300x300mm
刀架zui大横向行程                   1250 mm
刀架纵向移动行程                   1000 mm
4、动力系统
主电机功率                      22KW伺服主轴电机

二、机床的工作精度及定位精度

CK64250数控端面车床执行GB/T4020-1997《普通卧式车床精度》标准，其主要项目如
下：
精车外圆的圆度                    0.01mm/
精车外圆的圆柱度                   0.02 mm / 300 mm
精车端面的平面度                   0.04 / 300 mm
尺寸精度                          IT 8
精车外圆的表面粗糙度                  Ra 1.6
