增材制造技术已成为制造业的研究热点，许多国家包括中国都对其展开了大量深入的研究，欧美更有专家认为这项技术代表着制造业发展的新趋势，被誉为有望成为“第三次工业革命”的代表性技术。激光增材制造(LAM)技术是一种以激光为能量源的增材制造技术，激光具有能量密度高的特点，可实现难加工金属的制造，比如航空航天领域采用的钛合金、高温合金等，同时激光增材制造技术还具有不受零件结构限制的优点，可用于结构复杂、难加工以及薄壁零件的加工制造。目前，激光增材制造技术所应用的材料已涵盖钛合金、高温合金、铁基合金、铝合金、难熔合金、非晶合金、陶瓷以及梯度材料等，在航空航天领域中高性能复杂构件和生物制造领域中多孔复杂结构制造具有显著优势。激光增材制造技术按照其成形原理进行分类，zui具代表性的为以粉床铺粉为技术特征的激光选区熔化(SLM)和以同步送粉为技术特征的激光金属直接成形(LMDF)技术。本文在阐述了这两种典型的激光增材制造技术原理与特点的基础上，着重归纳了这两种技术的发展和研究现状，并探讨了目前激光增材制造技术的发展趋势。
激光选区熔化技术的研究现状
1SLM技术的原理和特点
激光选区熔化(SelectiveLaserMelting，SLM)技术是利用高能量的激光束，按照预定的扫描路径，扫描预先铺覆好的金属粉末将其完全熔化，再经冷却凝固后成形的一种技术。其技术原理如图1所示。
SLM技术具有以下几个特点：(1)成形原料一般为一种金属粉末，主要包括不锈钢、镍基高温合金、钛合金、钴-铬合金、高强铝合金以及贵重金属等。
(2)采用细微聚焦光斑的激光束成形金属零件，成形的零件精度较高，表面稍经打磨、喷砂等简单后处理即可达到使用精度要求。
(3)成形零件的力学性能良好，一般拉伸性能可超铸件，达到锻件水平。
(4)进给速度较慢，导致成形效率较低，零件尺寸会受到铺粉工作箱的限制，不适合制造大型的整体零件。
2SLM技术的发展现状
SLM技术实际上是在选区激光烧结(SLS)技术基础上发展起来的一种激光增材制造技术。SLS技术zui早由德克萨斯大学奥斯汀分校的Deckard教授提出，但是在SLS成形过程中存在粉末连接强度较低的问题，为了解决这一问题，1995年德国弗劳恩霍夫激光技术研究所的Meiners提出了基于金属粉末熔凝的选区激光熔化技术构思，并且在1999年与德国的Fockle和Schwarze一起研发了*台基于不锈钢粉末的SLM成形设备，随后许多国家的研究人员都对SLM技术展开了大量的研究。
目前，对SLM技术的研究主要集中在德国、美国、日本等国家，主要是针对SLM设备的制造和成形工艺两方面展开。国外有许多专业生产SLM设备的公司，如美国的PHENIX、3DSYSTEM公司；德国的EOS、CONCEPT、SLMSOULITION公司；日本的MATSUUR、SODICK公司等，均生产有性能优越的SLM设备，目前德国EOS公司生产的EOSM400型SLM设备zui大加工体积可达400mm×400mm×400mm。在中国对SLM设备的研究主要集中在高校，华中科技大学、西北工业大学和华南理工大学等高校在SLM设备生产研发方面做了大量的研究工作，并且成功应用，其中华中科技大学史玉升团队以大尺寸激光选区烧结设备研究与应用获得2011年国家技术发明二等奖。但是国内成熟的商业化设备依旧存在空白，目前国内使用的SLM设备主要还是以国外的产品为主，这将是今后中国SLM技术发展的一个重点方向。在SLM成形工艺方面，大量的研究机构都对此进行了深入研究。
白俄罗斯科学院的Tolcochko研究了在选区激光熔化时金属粉末球化形成的具体过程，指出金属粉末的球化主要会形成碟形、杯形、球形3种典型的形状，并分析了各自形成的机理。德国鲁尔大学的Meier研究了不锈钢粉末在激光选区熔化成形的相对密度与工艺参数的关系，发现高的激光功率有利于成形出高密度的金属零件，低的扫描速度有利于扫描线的连续，促进致密化。英国利兹大学Badrossamay等对不锈钢和工具钢合金粉末进行了SLM研究，分析了扫描速率、激光功率和扫描间隔对成形件质量的影响。华中科技大学Shi等对SLM成形过程中熔池边界对成形件性能的影响进行了深入的研究，研究表明熔池边界对成形件的力学性能尤其是延展性与韧性有很大的影响。华南理工大学杨永强等[17]对SLM成形金属零件上表面的粗糙度影响因素进行了研究，发现成形件上的表面粗糙度主要受熔道宽度、扫描间距和铺粉层厚3个因素的共同影响，并提出利用电化学处理提高表面精度的方法。近年来SLM技术发展受到了许多国家的大力扶持，2012年美国国防部成立了国家选区熔化成形创新联盟(NAMII)，国防部、能源部、商务部、国家科学基金会(NSF)以及国防航空航天局(NASA)共同承诺向激光选区熔化成形试点联盟投资4500万美元，创新联盟共包括40家企业、9个研究型大学、5个社区学院以及11个非营利机构[18]。众所周知的美国Boeing公司、LockheedMartin公司、GE航空发动机公司、Sandia国家实验室和LosAlomos国家实验室均参与其中。

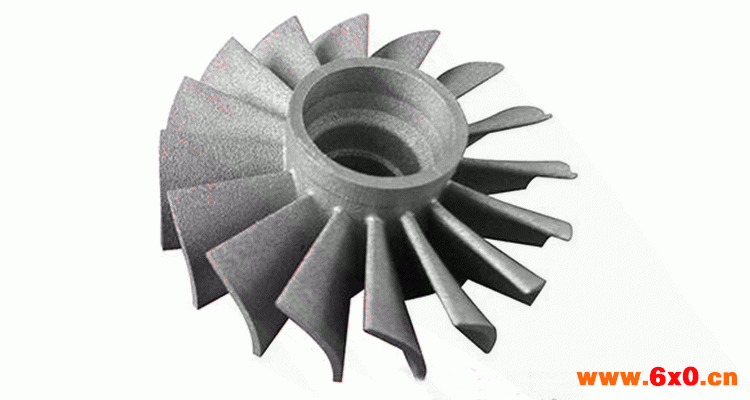

此外，意大利AVIO公司、加拿大国家研究院、澳大利亚国家科学研究中心等大型公司、国家研究机构以及我国的华中科技大学、华南理工大学等高校也都对SLM技术开展了大量研究工作。美国的GE公司于2012年收购了MorrisTechnologies公司，并且利用Morris的SLM设备与工艺技术制造出了喷气式飞机专用的发动机组件，如图2(a)、(b)所示，GE公司明确地将激光增材制造技术认定为推动未来航空发动机发展的关键技术。同时SLM技术在医学领域也有重要的应用，西班牙的Salamanca大学利用澳大利亚科学协会研制的Arcam型SLM设备成功制造出了钛合金胸骨与肋骨，如图2(c)所示，并成功植入了罹患胸廓癌的患者体内。西北工业大学、华中科技大学和华南理工大学是我国从事SLM技术研究较早较深入的科研单位，在SLM技术的研究中取得了许多可喜的成果，他们分别应用SLM技术制造出了大量的具有复杂结构的金属零件，如图2(d)~(f)所示。
激光金属直接成形技术的研究现状
1LMDF技术的原理与特点
激光金属直接成形(LMDF)技术是利用快速原型制造的基本原理，以金属粉末为原材料，采用高能量的激光作为能量源，按照预定的加工路径，将同步送给的金属粉末进行逐层熔化，快速凝固和逐层沉积，从而实现金属零件的直接制造。通常情况下，激光金属直接成形系统平台包括：激光器、CNC数控工作台、同轴送粉喷嘴、高精度可调送粉器及其他辅助装置。其原理如图3所示[19]。激光金属直接成形技术集成了激光熔覆技术和快速成形技术的优点，具有以下特点：
(1)无需模具，可实现复杂结构的制造，但悬臂结构需要添加相应的支撑结构。
(2)成形尺寸不受限制，可实现大尺寸零件的制造。
(3)可实现不同材料的混合加工与制造梯度材料。
(4)可对损伤零件实现快速修复。
(5)成形组织均匀，具有良好的力学性能，可实现定向组织的制造。
2LMDF技术的发展现状LMDF技术是在快速原型技术的基础上结合同步送粉和激光熔覆技术发展起来的一项激光增材制造技术。LMDF技术起源于美国Sandai国家实验室的激光近净成形技术(LENS)，随后在多个国际研究机构快速发展起来，并且被赋予了很多不同的名称，如美国LosAlamos国家实验室的直接激光制造(DLF)，斯坦福大学的形状沉积制造(SDM)，密西根大学的直接金属沉积(DMD)，德国弗劳恩霍夫(Fraunhofer)激光技术研究所的激光金属沉积(LMD)，中国西北工业大学的激光立体成形技术(LSF)等，虽然名称各不相同，但是技术原理却几乎是一致的，都是基于同步送粉和激光熔覆技术。
目前，对于LMDF技术的研究主要是针对成形工艺以及成形组织性能两方面展开，美国的Sandai国家实验室和LosAlomos国家实验室针对镍基高温合金、不锈钢、钛合金等金属材料进行了大量的激光金属直接成形研究，所制造的金属零件不仅形状复杂，且其力学性能接近甚至超过传统锻造技术制造的零件。瑞士洛桑理工学院的Kurz等深入研究了激光快速成形工艺参数对成形过程稳定性，成形零件的精度控制，材料的显微组织以及性能的影响，并将该技术应用于单晶叶片的修复。
清华大学的钟敏霖和宁国庆等在激光快速成形同轴送粉系统的研制及熔覆高度检测及控制方面取得了研究进展；西北工业大学的黄卫东等通过对单层涂覆厚度、单道涂覆宽度、搭接率等主要参数进行控制，获得件内部致密，表面质量良好的成形件；西安交通大学的张安峰、李涤尘等研究了激光金属直接成形DZ125L高温合金零件过程中不同工艺参数(如激光功率、扫描速度、送粉率、Z轴提升量等)对单道熔覆层高度、宽度、宽高比和成形质量的影响规律，并优化了工艺参数。
近年来，LMDF技术同样也受到了许多国家的重视和大力发展，2013年欧洲空间局(ESA)提出了“以实现高技术金属产品的生产与零浪费为目标的增材制造项目”(AMAZE)计划，该计划于2013年1月正式启动，汇集了法国Airbus公司、欧洲宇航防务集团(EADS)的Astrium公司、英国Rolls·Royce公司以及英国的CranfieldUniversity和UniversityofBirmingham等28家机构来共同从事激光金属增材制造方面的研究，旨在将增材制造带入金属时代，其首要目标是快速生产大型零缺陷增材制造金属零件，几乎实现零浪费。与此同时，美国的Sandai国家实验室、LosAlomos国家实验室、GE公司以及美国国防航空航天局(NASA)，德国的弗劳恩霍夫(Fraunhofer)激光技术研究所，我国的北京航空航天大学、西安交通大学、西北工业大学等也对LMDF展开深入的研究。
美国国防航空航天局(NASA)喷气推进实验室开发出一种新的激光金属直接成形技术，可在一个部件上混合打印多种金属或合金，解决了长期以来飞行器尤其是航天器零部件制造中所面临的一大难题——在同一零件的不同部位具有不同性能，如图4(a)所示。英国的罗·罗(Rolls·Royce)公司计划利用激光金属直接成形技术，来生产TrentXWB-97(罗·罗研发的涡轮风扇系列发动机)由钛和铝的合金构成的前轴承座，其前轴承座包括48片机翼叶，直径为1.5m，长度为0.5m，如图4(b)所示。北京航空航天大学的王华明团队也利用激光金属直接成形技术制造出了大型飞机钛合金主承力构件加强框，如图4(c)所示，并获得了国家技术发明一等奖。西安交通大学在国家“973项目”的资助下，展开了利用激光金属直接成形技术制造空心涡轮叶片方面的研究，并成功制备出了具有复杂结构的空心涡轮叶片，如图4(d)所示。激光增材制造技术的发展趋势
1设备方面
经济、的设备是激光增材制造技术广泛推广和发展的基础[30]，随着目前大功率激光器的使用以及送粉效率的不断提高，激光增材制造的加工效率已经有显著的提高，但是对于大尺寸零件的制造效率依然偏低，而且激光增材制造设备的价格也偏高，因此进一步提高设备的加工效率同时降低设备的成本有着重要的意义。此外，激光增材制造设备还可以与传统加工复合，例如德国DMGMORI旗下的Lasertec系列，整合了激光增材制造技术与传统切削技术，不仅可以制造出传统工艺难以加工的复杂形状，还改善了激光金属增材制造过程中存在的表面粗糙问题，提高了零件的精度。
2材料方面
对于金属材料激光增材制造技术来说，金属粉末就是其原材料，金属粉末的质量会直接影响到成形零部件zui终的质量。然而，目前还没有专门为激光增材制造生产的金属粉末，现在激光增材制造工艺所使用的金属粉末都是之前为等离子喷涂、真空等离子喷涂和高速氧燃料火焰喷涂等热喷涂工艺开发的，基本都是使用雾化工艺制造。这类金属粉末在生产过程中可能会形成一些空心颗粒，将这些空心颗粒的金属粉末用于激光增材制造时，会导致在零件中出现孔洞、裂纹等缺陷。在2015年3月美国奥兰多举办的第七届激光增材制造研讨会上，激光增材制造用的金属粉末成为本次会议的焦点议题，受到了与会专家、学者的高度重视，因此激光增材制造使用的金属粉末将成为今后的一个研究重点。
3工艺方面
虽然目前对激光增材制造的工艺展开了大量研究，但是在零件的成形过程中依然存在许多问题。在SLM成形过程中伴随着复杂的物理、化学、冶金等过程，容易产生球化、孔隙、裂纹等缺陷，在LMDF成形过程中随着高能激光束长时间周期性剧烈加热和冷却、移动熔池在池底强约束下的快速凝固收缩及其伴生的短时非平衡循环固态相变，会在零件内部产生极大的内应力，容易导致零件严重变形开裂。进一步优化激光增材制造技术的工艺，克服成形过程中的缺陷，加强对激光增材制造过程中零件内应力演化规律、变形开裂行为及凝固组织形成规律以及内部缺陷形成机理等关键基础问题的研究，依然是今后的研究重点。
我国的激光增材制造技术起步较早，已经取得了不少研究成果，但是仍然与国外存在一定的差距，应当进一步加大投入力度，加快研究进展。激光增材制造技术作为一种新兴的技术，在今后的发展中应该更注重“产、学、研”一体化发展，以市场需求为导向，制定出一系列工艺规范与标准，并逐步解决关键的工艺问题，降低成本，使激光增材制造技术早日成为我国产业转型的一个重要工具。
(文章来源于工业导航，版权属于原作者，如有侵权请，我们将及时处理作者：杨强，鲁中良，黄福享，李涤尘，西安交通大学机械制造系统工程国家重点实验室)
QQ交流群
