电磁流量计的传感器该正确安装方法

来源:网络  作者:网络转载   2019-10-10 阅读:382

 电磁流量计目前的可靠性和稳定性方面比其他类型的流量计都有优势,被广泛运用于污水处理、市政与工业供水、石油化工、医药、钢铁等许多方面。但是电磁流量计测量中有一点要特点注意点:要求所没的液体介质具有导电液体,在用户的实际使用过程中,会发生一些问题,本文针对于电磁流量计在选型与安装方面做一个详细说明。以指导用户对电磁流量计进行正确的安装与使用。

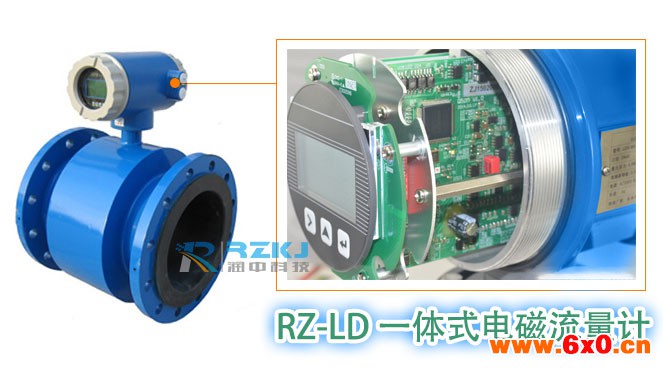

电磁流量计
        安装
电磁流量计传感器安装要注意以下几个问题:
        一、安装场所普通电磁流量的外壳防护等级为IP65,对安装场所的要求是:
  1)测量混合相流体时,应选择不会引起相分离的场所;
  2)选择测量管内不会出现负压的场所;
  3)避免安装在电动机、变压器等强电设备附近,以免引起电磁场干扰;
  4)避免安装在周围有强腐蚀性气体的场所;
  5)环境温度一般应在-25~60℃范围内,尽可能避免阳光直射;
  6)安装在无振动或振动小的场所。如果振动过大,则应在传感器前后的管道加固定支撑。
  7)环境相对湿度一般应在10%~90%的范围内;
  8)避免安装在能被雨水直淋或被水浸没的场所。如果传感器的外壳防护等级为IP67(防尘防浸水级)或IP68(防尘防潜水级),则后两项可以不作要求。

  二、直管段长度电磁流量计对表前直管段长度的要求比较低。一般,对于90°弯头、T形三通异径管、全开阀门等流动阻力件,离传感器电极轴中心线(不是传感器进口端面)应有3-5D的直管段长度;对于不同开度的阀门,则要求有10D的直管段长度;传感器后一般应有2D的直管段长度。当阀门不能全开时,如果使阀门截流方向与传感器电极轴成45°安装,可大大减小附加误差。

  三、安装位置和流动方向电磁流量传感器可以水平、垂直或倾斜安装。水平安装时,传感器电极轴必须水平放置。

  这样可以防止由于流体所夹带的气泡而产生的电极短时间绝缘;也可防止电极被流体中沉积物覆盖。不应将传感器安装在高点,以免有气体积聚,安装在管系高处,为不良的安装位置,应予以避免。
  垂直安装时,应使流动方向向上,这样可使无流量或流量很小时,流体中所夹带的较重的固体颗粒下沉,而较轻的脂肪类物质上升离开传感器电极区。测量泥浆、矿浆等液固二相流时,垂直安装可以避免固相觉沉淀和传感器衬里不均匀磨损。在一向下管道出口处,为不良的安装位置,应予以避免。
  传感器安装处应具有一定背压,传感器出口直接排空易造成测量管内液体非满管,为不良的安装位置,应予以避免。
  为了防止传感器内产生负压,传感器应安装在泵的后面,而不应安装在泵的前面。

  四、安装旁路管为了便于液流静止时检查和调整零点,中小管径应尽可能安装旁路管。在测量含有沉淀物流体时,应考虑便于清洗传感器的安装方式。

  五、接地为了使测量准确和电极不会发生电流腐蚀,电磁流量传感器必须单独接地,并使传感器和流体大约处于相同电位。分离型电磁流量计,原则上接地应在传感器侧,转换器接地应在同一接地点,在大多数情况下,传感器的内装参比电极或金属管能确保所许的电位平衡。因此,可以通过内装的参比电极和金属管将管中流体接地,将传感器的接地片与接地线相连。
  如果传感器安装于带阴极腐蚀保护管道上,除了传感器和接地环一起接地外,还要用粗铜线绕过传感器跨接在管道的两法兰上,使阴极保护电流与传感器之间。
电磁流量计在安装或运行期间流量显示负值这也算是正常现象了,重新安装。传感器没按流向标识安装,造成测量方向相反。出现了就故障肯定也会有解决的方法的,所以这个不用很担心的。

测量管道空管或没充满管,有气体存在。这时流量计会显示负数或流量值忽大忽小。传感器信号线接反,由于电磁流量计有正反向流量测量功能,显示反向流量。将信号线调换。让管道内充满被测介质,使流量计具备测量条件。
