安泰功率放大器在生命科学中的应用-解决细胞过滤时堵塞问题

来源:网络  作者:网络转载   2019-10-10 阅读:954

近期,重庆大学生物工程学院在做一项实验研究,通过对功率放大器市场的了解,有对比过国外进口设备TEGAM-2350,实验研究测试终选用的是安泰电子ATA-2042(400Vpp 100mA DC~500KHz)功率放大器,实验研究测试具体如下:

实验名称:

利用介电电泳解决细胞过滤时的堵塞问题

研究方向:

用负向介电电泳力控制细胞向液体流向的反方向运动

实验内容:

(1)细胞正负介电电泳跨越频率测试:改变信号源频率,观察细胞在哪个频率范围受正向介电电泳力的作用,在哪个频率范围受负向介电电泳力的作用,确定实验要用的信号源频率;

(2)微粒在介电电泳作用下的运动:因为微粒比细胞容易控制和观察,所以先用微粒观察介电电泳现象;

(3)细胞在介电电泳作用下的运动

测试目的:

找到电压和流速的平衡关系

测试设备:

显微镜、信号发生器、高压放大器(ATA-2042)、示波器、微量注射泵

功率放大器型号:ATA-2042

实验过程:

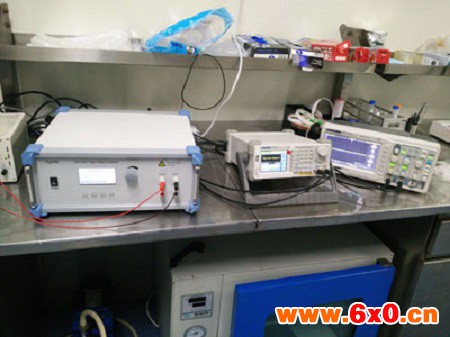

实验平台搭建:



测试结果:

1、使用功率放大器之前:液体流动方向为从右向左,较小的微粒通过了过滤孔,较大的微粒则没有通过,并且堵在孔上。



2、使用功率放大器后:加50KHz,100V电压,微粒受到负向介电电泳作用,向右边运动,堵着的孔就不再堵塞了。



实验结论:功率放大器在该实验中发挥的效能电压放大

选择该功率放大器的原因:(1)性价比高;

  1. 能够输出100V左右的电压,也能满足频率DC~1MHz的要求,能够满足实验需求。

关于安泰电子:

   西安安泰电子科技有限公司是一家专注于电子测试及工业测试领域仪器销售与仪器维修的专业公司。为客户提供“丰富的测试产品选择、完整的系统测试解决方案、专业的测试软件开发、全面的及售后服务”。目前公司主要进行电子测试仪器的销售及维修,自研产品的开发,已经成为西北地区规模大的仪器综合服务商之一。

   公司专业生产ATA-1000系列宽带放大器、ATA-2000系列高压放大器、ATA-3000系列功率放大器产品以及ATG-2000、ATG-3000系列功率信号源、水声功率放大器、微小信号放大器等产品,并已应用于MEMS实验、压电陶瓷(换能器)、磁性材料的磁化特性(B-H曲线)测量以及电磁场驱动等众多领域。

下图是安泰电子ATA-2000系列高压放大器产品指标:

型号

ATA-2021/2

ATA-2031/2

ATA-2041/2

ATA-2081/2

ATA-2161

输出电压

170Vp-p(±85V)

300Vp-p(±150V)

400Vp-p(±200V)

800Vp-p(±400V)

1600Vp-p(±800V)

输出电流

500mA

120mA

100mA

40mA

40mA

带宽(-3dB)

DC ~1.5MHz

DC~500KHz

DC~500KHz

DC~200KHz

DC~150KHz

电压增益

0~30(0.1step)

0~50(0.1step)

0~60(0.1step)

0~120(0.1step)

0~240(0.1step)

输入电阻

50Ω/5KΩ

50Ω/5KΩ

50Ω/5KΩ

50Ω/5KΩ

100Ω/10KΩ

输入幅度

10Vp-pMAX

10Vp-pMAX

10Vp-pMAX

10Vp-pMAX

10Vp-pMAX

输出电阻

5Ω/50Ω(可定制)

5Ω/50Ω(可定制)

5Ω/50Ω(可定制)

5Ω/50Ω(可定制)

100Ω/10KΩ(可定制)

压摆率

2500V/us

500V/us

500V/us

250V/us

200V/us

大输出功率

42.5W

18W

20W

16W

32W

通道数

1/2

1/2

1/2

1/2

1
