Acrel-3000电能管理系统在包头苏宁广场项目的应用

淮亚利
 安科瑞电气股份有限公司上海 嘉定 201801


摘要：介绍包头苏宁广场项目，采用智能电力仪表、采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型电能管理系统实现配电室配电回路用电的实时监控和管理。

关键词：包头苏宁广场;大型公建;智能电力仪表;Acrel-3000;电能管理系统

 0 概述
  包头苏宁广场项目位于包头核心位置钢铁大街中心，总建筑面积18万平方米，建筑高度110米，地上27层，地下2层，汇集苏宁云店、时尚餐饮、酒店式公寓、购物中心等。
本项目在地下一层有两间0.4KV变配电室，其中T1、T2变压器安装在1#商业低压变配电室内，T3、T4、T5、T6、T7、T8变压器安装在2#商业低压变配电室内。1#商业低压变配电室进线柜、电容柜、母联柜及重要出线回路合计11块PZ80-E4/C多功能仪表，其他出线回路合计59块PZ72-E4/C多功能仪表；2#商业低压变配电室进线柜、电容柜、母联柜及重要出线回路合计34块PZ80-E4/C多功能仪表，其他出线回路合计174块PZ72-E4/C多功能仪表。
1 需求分析
  为保证包头苏宁广场用电负荷的统计与分析及对危险源实时监控。需要对项目现场的两间商业低压配电室中进线及出线回路进行电压、电流、功率等参数进行实时在线监控。一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。自动抄表功能节省了人力物力，功率趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改，建立电能多级计量体系提供用能分析依据。
本技术条件适用于包头苏宁广场1#、2#商业低压配电室电能管理。供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。供方提供的产品应至少满足本技术条件，但不于此，其技术性能应满足对配电室数据监控的要求。
数据采集
  自动采集现场所有电量仪表的模拟量数据，自动采集现场开关状态以及故障状态等开关量数据。
  支持实时采集、自动周期采集（定时采集）可配置周期（1分钟～24小时）。
  支持数据传输正确性检验，异常数据自动处理。
  支持多线程处理机制，提高数据采集效率，能同时对多个设备进行数据采集。
  数据实时显示采用配电柜一次图直观显示模式，各回路开关断合以及故障状态直观可见。

数据分析与处理
  数据的综合统计、分析需要实现以下功能：
  各设备用电数据小时、日、月、年等时间段内的统计、计算。
  统计各出线回路及整体的用电量（有功、无功）。
数据查询与展示
  要求能方便实现客户端查询和各级管理人员的查询，查询界面能适应各级管理人员的要求能够支持灵活的条件组合查询和对比分析，各类统计分析的数据可灵活采用报表等多种图表方式直观的展示功能。
  数据展示功能按照不同用户的不同的权限，分为操作层、管理层用能展示。
权限管理
  要求对不同用户赋予不同角色的权限，能授权到功能子菜单、具体档案记录、数据记录等。
  系统要求具备合理完善的用户安全控制机制，能使应用环境中的信息资源得到有效地保护，防止信息的丢失、失窃和破坏。
故障报警
  故障判断与报警具有故障自动判断并采用声光方式报警功能。报警类型包括微机保护开关量变位，电压、电流超限，现场综保或者仪表与监控系统通讯故障等。报警时间自动记入系统数据库，方便用户查询，工作人员可随时掌握配电室实时运行状态，发现变配电运行故障并作出相应处理，提高变配电的管理效率，提升电力系统安全性、可靠性。

2  系统方案
  安科瑞Acrel-3000电能管理系统根据包头苏宁广场现场实际情况，整体网络结构采用在两间商业低压配电室内各设置一台内置串口服务器的数据采集箱，每间商业低压配电室内的低压进出线仪表通过屏蔽双绞线直接接至对应的串口服务器然后通过网线接至就近的弱电井交换机上，通过包头苏宁广场的内部网络将各仪表数据传输至一层消防控制室内的监控主机，保障了电能管理监控系统传输的稳定性与实时性。
1#商业低压配电室内共有11只PZ80-E4/C多功能仪表,59只PZ72-E4/C多功能仪表，仪表分为四条RS485总线接至1#商业低压配电室数据采集箱内串口服务器上；2#商业低压配电室内共有34只PZ80-E4/C多功能仪表,174只PZ72-E4/C多功能仪表，仪表分为十二条RS485总线接至2#商业低压配电室数据采集箱内串口服务器上。
1）站控管理层
  站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在包头苏宁广场工程中主要指置于一层消防控制室内的监控主机。
2）网络通讯层
   通讯层主要是由1#商业低压配电室内的Nport5610-8一台、串口转换隔离器I-7520R七只，2#商业低压配电室内的Nport5610-16一台、串口转换隔离器I-7520R十六只以及以太网设备及总线网络组成。串口服务器主要功能是监测现场智能仪表；以太网设备及总线网络的主要功能是实现站控管理层于现场设备之间的数据交互，使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。
3）现场设备层
  现场设备层是数据采集终端，主要由低压智能仪表组成，智能仪表通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入对应商业低压配电室内的串口服务器上。

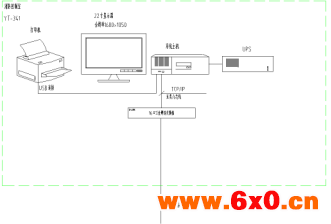

系统结构图

智能仪表现场连接示意
  现场仪表以手拉手方式通过屏蔽双绞线(RVSP2*1.0)进行通讯连接至对应配电室数据采集箱内的串口服务器上，每根总线连接智能仪表数量在20只左右，再经过包头苏宁广场的内网将数据上传至当地监控终端。具体连接示意图如下所示：

3  系统功能

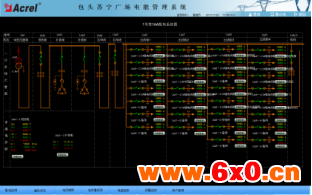

  变电所实时监控系统图为主监控画面，主要实时监测变电所所有回路的运行状态，红色代表合闸，绿色代表分闸。在系统图中可以直观的看到每路进线和出线的运行参数和状态，可以看到低压柜的所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度等。如下图所：

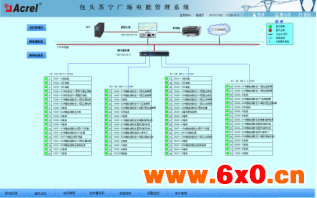

通讯结构示意图

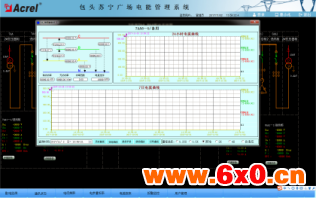

  负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线，点击画面相应按钮或菜单项可以完成相应功能的切换；帮助用户进线趋势分析和故障追忆，具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。

趋势曲线图

  用户权限管理，对不同用户赋予不同角色的权限，能授权到功能子菜单、具体档案记录、数据记录等。下图为权限配置界面。

用户权限管理

4  结束语

  在当今配电设施的应用中，大型公共建筑项目的配电安全性至关重要，本文介绍的Acrel-3000电能管理系统在包头苏宁广场的应用，可以实现对配电室供配电回路用电的实时监控，系统对采集数据的分析、处理，实时显示配电室内各配电回路的运行状态，对负载越限具有弹出报警对话框、声音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为本项目解决用电问题提供了真实可靠的依据。

参考文献：

[1]《电力电测数字仪表原理与应用指南》， 任致程、周中，中国电力出版社

[2]《电力监控系统在供配电设计中的应用》，高士宏，科技风
