延边朝鲜族闸门市场报价QL手电两用螺杆启闭机概述
1,《清洁》:对产品的外表、内部及制动轮圆周面、电器接点、电磁铁吸合面和周围,定期进行清洁。启闭机机房内外门窗一周清扫一次,场地上的工应及时整理,摆放整齐。
2,《紧固》:对压力油中的螺纹管接头、密封用压盖螺栓等进行紧固,防止松动造成漏油;对基础、法兰等各种定位螺栓、螺栓、钢丝绳压紧螺栓和吊具联接螺栓进行紧固,如松动会改变被联接零部件的受力和运动情况,并构成事故隐患。
3,《》:对轴瓦与轴颈、轴承的配合间隙、齿轮啮合的顶、侧间隙、制动器闸瓦与制动轮之间的松闸间隙,对制动器的松闸行程、离合器的离合行程、 限位开关的限位行程和闸门启闭位置指示行程进行,对转动皮带、链条等松动及弹簧弹力大小的,对电流、电压、制动力矩、启闭机的流量压力、速度等。
4,《》:对QL手电两用螺杆启闭机有相对运动的零部件,均需保持良好的。
延边朝鲜族闸门市场报价QL手电两用螺杆启闭机使用特别注意事项简介
1,QL手电两用螺杆启闭机安装时底座地基,必须平整牢固,必须预留有地脚螺丝孔的位置,螺杆启闭机安装到位后,必须测量水平再浇灌固定。
2,QL手电两用螺杆启闭机的丝杆必须平行于闸门研磨轨道表面,同时垂直与吊耳轴、双吊点式两个机座必须平衡,两个丝杆必须平行,同时垂直与吊耳轴、手摇螺杆启闭机或手电两用启闭机,必须先手动启闭上下几次,达到规范操作后才能带电操作。
延边朝鲜族闸门市场报价QL手电两用螺杆启闭机安装步骤
1,安装QL手电两用螺杆启闭机的时候一定要保持底座基础布置平面水平180读,螺杆启闭机底座与基础安装平面的面积要超过90%以上,螺杆轴线要垂直闸台上衡量的水平面,要与闸门吊耳孔垂直,以避免螺杆倾斜,造成局部受力而损坏机件
2,将QL手电两用螺杆启闭机置于安装位置,把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方后,再限位盘,螺杆的末端与闸门吊耳孔用螺丝连接
3,机座和基础构件的混凝土,应按图纸的设计规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行QL手电两用螺杆启闭机试调和试运转操作
4,安装QL手电两用螺杆启闭机时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm,安装稳固后进行浇注二期混凝土或与预埋钢板连接
5,螺杆启闭机配套的电气设备,一定要符合图纸及说明书的规定,全部电气设备必须可靠的接地安装 6,螺杆启闭机安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注脂
QL手电两用螺杆启闭机安装和调试注意事项
1,QL手电两用螺杆启闭机安装前要表面污垢和灰尘,各点加足油脂
2,安装QL手电两用螺杆启闭机时应保证机器与闸门同心度,误差不能超过5mm
3,QL手电两用螺杆启闭机安装后必须先行空载运行两个全程检查有无异常
4,调试QL手电两用螺杆启闭机时先100mm,检查各部件有无变形,闸门在门槽中的情况,确认无误后方可继续,每0.5m再检查一次。
5,QL手电两用螺杆启闭机在无荷载的情况下,要保证三相电流不平衡不超过正负10%,并测出电流值 6,当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上,当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。
7,QL手电两用螺杆启闭机的配套控制柜必须调试到保证闸门升降到上、下限位时的误差不超过1cm
8,QL手电两用螺杆启闭机安装完成后,必须要作试运行,要做无载荷操作试验,后检测安装是否符合技术要求
螺杆启闭机操作

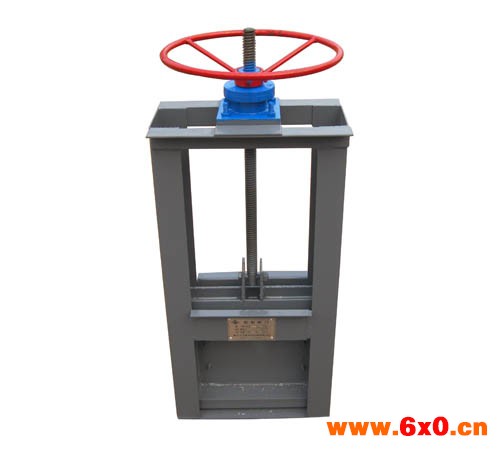

螺杆启闭机属于生产的一种产品,是一种多功能启闭机,广泛适用于水利工程,水电工程等各类给排水利工程程及城市污水工程中的闸口、堰门、河道工程、工作闸门及检修闸门的上升下降调理。螺杆启闭机由机壳、支架、螺丝帽、机盖、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成。螺杆启闭机选用蜗轮,蜗杆变速螺丝帽,使螺杆上下运动,具备扭矩保护和行程限位两层防备保护,可完成遥感和现场操作,或者单台操控或者集中多台操控等多种操控形式,螺杆启闭机带有开度指示,更能的操作。
螺杆启闭机操作规范
1,螺杆启闭机操作运行时,必须由启闭机单位负责人发出调度指令,不经批准不能擅自调度启闭机,违反者将严肃追究有关人员责任。
2,非本单位螺杆启闭机操作工作人员一律不得操作启闭机及相关设备。
3,螺杆启闭机操作人员必须对螺杆启闭机的操作非常熟悉,坚守岗位,加强。启闭中,操作人员更应注意。
4,开启螺杆启闭机前,应先检查螺杆所处位置,电机、变速箱、皮带等有无异常,确认正常后,才能通电进行启闭操作,并将调度人、操作人、启闭目的、设备检查情况、开机时间填写在《启闭机操作运行记录》。
螺杆启闭机主要特点
1,螺杆启闭机具有超负载荷停机保护、事故显示、上下行程限位控制等功能。
2,螺杆启闭机具有电动和手动切换机构能自动切断电源,还能实现现场与遥控、与微机联控功能。
3,螺杆启闭机防护等级达到1p44-67;380V、50hz、220V、50hz的级别。
4,螺杆启闭机启闭机由电动装置、机座、螺杆、护罩、启闭控制箱等部分组成,是通过电动螺杆或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转做垂直升降运动,从而开启或关闭闸门、栏污栅和滤网。
螺杆启闭结构特点
1,螺杆启闭机包括电机、启闭机、螺杆、机架、防护罩等组成,采用减速,用国旋付传动,输出转距更大,螺杆启闭机配套钢架克服可以土建不平整,以整机噪音和振动。
2,采用户外型长时工作电机,防护等级必须达到≥IP155,行程控制机构采用十进制计数器原理,控制行程的误差0.5%。转距保护控制是通过螺杆产生轴向位移微动开关,来达到保护电器的原理。
3,螺杆启闭机具有操作简便,可实现现场和远控操作的特点。

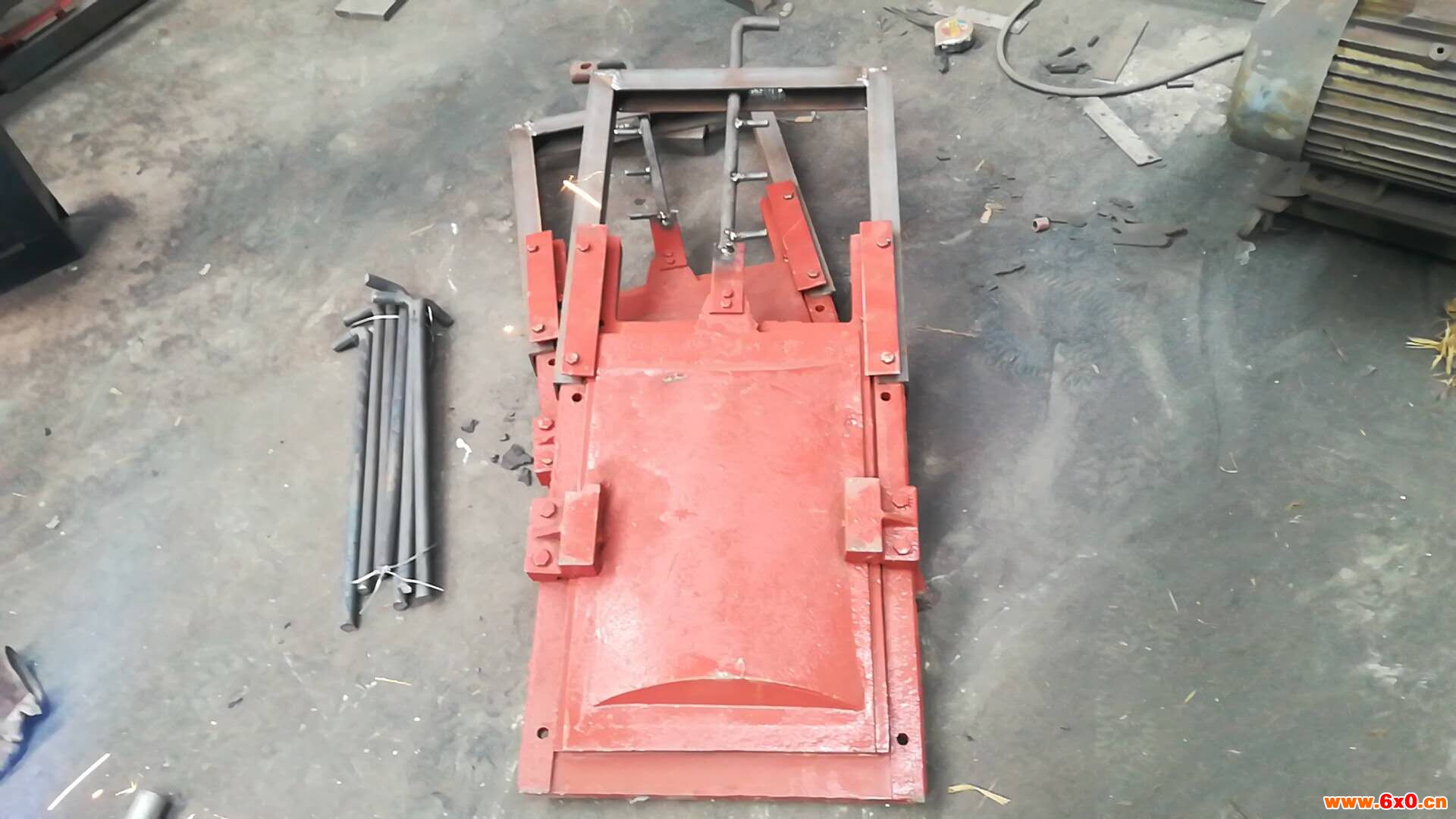

在水闸工程管珲中,各单位每年都有干日当数量的弧形钢闸门需防腐处理,喷砂或人工除锈,喷锌加油漆封闭或油漆防腐,都要有一扇弧形钢闸门的实际防腐面积作为依据来编制概算经费及主要消耗材料。我们通过对援建的水闸弧形钢闸门、浙江省水库防洪弧形钢闸门和我省不同净跨(13m、10m、7m、6m)弧形钢闸门的防腐处理的实绩,按竣工图详细计算后得出防腐面积的公式为: A=kA授式中: A,表示一扇弧形钢闸门实际防腐表面积,m。。 k,系数,5~7,根据水头、净跨、主梁数选用,当9m以上水头,10m及以上净跨,3主梁时采用7:双主梁采用6.5。间门概述闸门是用于关闭和开放泄(放)水通道的控制设施,装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上,用以调节流量,控制上、下游水位,洪水,排除泥沙或漂浮物等,是水工建筑物的重要组成部分。在水闸工程中,闸门是主体部分,占据挡水面积的大部分。划分闸门的较多,例如按闸门的工作性质可分为工作闸门、检修闸门和事故闸门;按制造门叶的材料分为钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。平面钢闸门由面板、次梁、主梁、边梁、吊耳、止水装置和支承行走部分组成。平面钢闸门具有设备结构简单,制造、安装容易,方便,综合造价低,运行可靠等优点。在中、小型水利枢纽及水电站金属结构闸门中,平面钢闸门运用较为广泛。2平面钢闸门制造控制2.1闸门制造工艺材料检验、人库、钢板、型钢校正一绘制下料图、按图下料~检查、记录一主梁拼焊、边梁拼焊一门叶拼装一门叶测量记录*门叶整体焊接~焊缝无损检测。门叶面板放线、切割工程概述河口村水库位于黄河一级支流沁河后一段峡谷出口处,下距五龙口水文站约9km,河口村水库建成后,与三门峡、小浪底、故县、陆浑等水库联合调度运用,将进一步完善黄河下游的防洪工程体系,减轻黄河下游洪水威胁,缓解黄河下游大堤的防洪压力,并为黄河干流调水调沙,充分利用沁河水资源,生态、提供电能创造了条件,同时保护中线穿沁工程的防洪。水库工程规模为大(Ⅱ)型,坝长465 m,大坝高156.5 m,枢纽由混凝土面板堆石坝、1号洞、2号洞、溢洪道及引水发电等建筑物组成。2号洞利用施工导流洞改建而成,设置一道事故检修门和一道工作门。洞出口底板高程均高于下游沁河水位,因此未设出口检修闸门。2号洞工作闸门孔口尺寸7.5 m×8.2 m(宽×高),底坎高程210.0 m,设计水头75.43 m,按泥沙淤至门顶设计;考虑到该工作闸门设计挡水及操作水头低于80 m,且无局开运行要求,因此2号洞工作闸门概述某水电站总体布置由右岸厂房、左岸船闸、中间泄水闸及两岸门库段、土坝等组成。泄水闸共18孔,主要起挡、泄水作用,洪流量达44800m3/s。泄水闸工作闸门采用平面定轮钢闸门,孔口尺寸(宽×高-设计水头)为16m×18m-17.598m,18孔18扇,采用固定卷扬式启闭机操作,一门一机布置。为了检修闸室、闸门及其埋件,工作闸门上、下游分别设置检修门。2泄水闸工作闸门及门槽型式选择该水电站泄水闸经水工模型试验确定采用开敞式改进机翼堰形式,泄水闸上游校核洪水位(P=0.1%)为91.52m,校核洪水流量为42000m3/s,上游设计洪水位(P=1%)为86.43m,设计洪水流量为32700m3/s,正常蓄水位为77.5m,下游校核洪水位为90.95m,下游设计洪水位为86.05m,下游低水位为59.79m,堰顶高程60.0m,坝顶高程94.65m。泄水闸运行包括18孔全开,18孔均匀开启,8孔均匀开启,5孔均匀开启和4反钩叠梁闸门的主要结构特征反钩叠梁闸门是一种独特的闸门型式,如图1所示。它不在过水孔道中设置门槽而将闸门布置在其进水口上游坝面处,采用反钩控制闸门运行,即依靠在闸门上设置的反钩,在埋件上设置反钩槽,反钩在反钩槽内上下,利用反钩槽进行导向,使闸门顺利启闭。图1反钩闸门结构布置导流底孔进口封堵门,孔口尺寸为8.4 m×16 m,设计水头为100 m,总水压力123 588 kN,22个底孔共设11扇闸门。深孔进口检修门,孔口尺寸为9.6 m×14.53 m,设计水头为85 m,总水压力107 520 kN,23个深孔共设3扇检修门。门型均为反钩叠梁门,总工程量为3 265t,共有单节叠梁门70节。深孔检修门和导流洞封堵门均属于平面叠粱门,采用焊接结构,主要材料为Q345C,每节门叶均布置有支承滑块及反钩装置。闸门的面板、止水及导向结构均布置在下游面。根据运输条件和启闭机容量,闸门沿高度方向被分为5节,顶节设有抓梁自电算时计算存在的问题 1.根据上、下游水位与闸门门顶的相对位置,平面闸门的静水压力计算有5种计算公式,弧形闸门的静水压力计算有4种计算公式。手算时,采用《水利水电工程钢『中J¨设计规范》中图表和公式还比较可行,但电算时仍采用这些公式就显得非常繁琐。而对于每个工程,又会有多种上况、若干种水位组合,每种水位组合下的静水压力计算公式也不一定相同。因此,这一判断比较复杂,无法使用通胴计算公式。此外,公式尚未考虑波浪压力,而低水头闸门静水压力计算时必须计人波浪压力,这样,这些公式就更加复杂,甚至无法计算。同样,计算主梁、次梁等构件静水压力荷载时,也会出现这些问题。 2.支臂框架计算公式同样便于手算,而不便于电算。因为每种支臂框架形式的计算公式都不相同,计算时要根据支臂形式选择相应的计算公式,这样编制的程序就很复杂。2适应电算的计算和2.1采用数值积分法计算门叶各部分水荷载2.1.】 平面闸门荷载计算 对于平面闸门
