高低温交变箱四通换向阀配置长成怎么样的?

   高低温交变箱组成一台完整的设备,由数多的大大小小配件组装而成.那高低温交变箱四通换向阀配置长成怎么样呢?

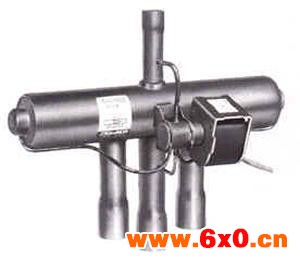

示图:

   四通换向阀有四根连接管及两端盖上的两个小孔，阀体内装有半圆阀座、滑块以及两个活塞。阀座上有三个孔，由阀体外插进三根铜管，半圆阀座、筒体及铜管同时用银合金钎焊在一起。滑块就是阀门，它在阀座上可以左右移动，它是一个似船形体，里面被挖空，滑块平面盖在阀座上，只能盖住两个阀孔，使盖住的两孔相通，但这两孔与筒体内部分隔不通。当滑块左移时，它就盖住左边两孔，右边一孔与筒体连通；当滑块右移时，它就盖在右边两孔，左边一孔与筒体连通。这样，就能使制冷剂在系统内改变流向。
