德国REXROTH比例节流控制阀技术设置

来源:网络  作者:网络转载   2019-10-10 阅读:793

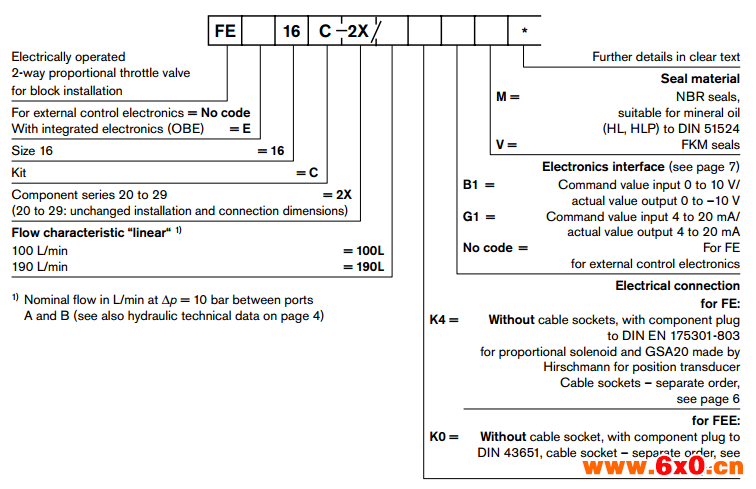

REXROTH力士乐FE型比例流量控制阀为用于油路块安装的先导式两通比例节流阀,以提供连续流量控制。



技术设置

德国原装力士乐FE系列流量节流阀阀门由四个主装配件组成:

用于先导油连接且带连接面的盖

带节流阀芯的主阀

带比例电磁铁的先导控制阀



一般功能:

    德国REXROTH节流阀芯与控制值相关的位置控制,以及由此定义的节流孔开口

    流量取决于节流孔与节流阀芯的位置之间的∆p

    使用位置传感器对REXROTH节流阀的阀芯位置的理论值进行记录;在电子元件中对控制/理论值进行比较;准备并利用差值作为控制输出,以修正节流阀芯相对比例电磁铁和先导控制阀的位置

    区域与区域的面积比  =  1 : 1

    流动方向 A → B;连接 X 至 A 或外部连接

    通过外部先导供油时,为使阀门工作,X 处的压力必须 ≥ A 中的压力

    通过喷嘴的先导油旁通将提高振动吸收

    当启用断开时,力士乐节流阀插口处的节流阀芯将向远离停止(闭合位置) 的方向移动,并阻塞 A → B 的流向

    控制值为 0 V 或 4 mA 的节流阀芯位置已调节,而节流孔仍然位于正重叠位置并阻塞 A → B

    有关在控制值为 0 V 或 4 mA 且选通不活动的情况下的零流量节流阀芯和先导控制阀



    上海维特锐在德国有分公司,可以给客户带来专业的REXROTH产品技术资料,并且可以提供选型

打开REXROTH节流阀芯功能:

流量 A → B,且 A 连接到 X

    比例电磁铁克服弹簧移动先导阀芯,并打开从控制腔到 Y 的连接;在区域内 A 处的压力作用下,控制腔内减压且节流阀芯向开口方向移动



关闭德国力士乐流量控制阀阀芯功能:

流量 A → B,且 A 连接到 X

    比例电磁铁处流量降低;弹簧移动先导阀芯远离比例电磁铁,并打开从 X 到控制腔的连接;控制腔内压力增大;控制腔内节流阀芯处的压力和弹簧力共同使节流阀芯向闭合方向移动



流量控制功能:

    可与压力补偿器配合使用以提供压力补偿流量控制

标签: 节流
