HEIDENHAIN编码器—带内置轴承旋转编码器

HEIDENHAIN旋转编码器分为带内置轴承编码器和不带内置轴承编码器。深圳华联欧小编再本文中将详细介绍HEIDENHAIN带内置轴承的旋转编码器。

HEIDENHAIN带内置轴承的旋转编码器包括带内置轴承和定子编码器和带内置轴承、采用分离联轴器旋转编码器两种。

一、HEIDENHAIN带内置轴承和定子编码器

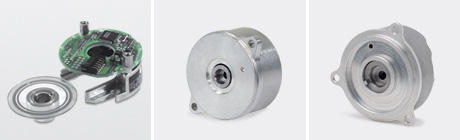

HEIDENHAIN的ECN、ERN和EQN旋转编码器自带轴承和安装的定子联轴器，具有安装简单、总长度短的特点。其应用包括用于简单测量任务以及饲服驱动的位置和转速控制。空心轴可以直接滑入并固定在被测轴上。
该编码器圆光栅直接与被测轴相连，扫描单元通过滚珠轴承安装在轴上，并由定子连轴器支撑。当轴进行角加速度时，定子联轴器必须只吸收轴承摩擦力所导致的牛矩，因此它能zui大限度地降低静态和动态测量误差。而且，安装在定子上的联轴器还能补偿被测轴的轴向运动。


二、HEIDENHAIN带内置轴承、采用分离联轴器旋转编码器
HEIDENHAIN的ROC、ROD和ROQ旋转编码器自带轴承且具有密封结构。这些编码器均坚固耐用、结构紧凑。它通过一个分离联轴器由转子连接被测轴，联轴器可以补偿轴向运动和编码器轴与被测轴的不同轴度。内置轴承的旋转编码器由分离的联轴器连接可用于实心轴。推荐使用的连接被测轴的联轴器能补偿径向和轴向误差。采用分离联轴器的角度编码器能支持更高的轴转速。
