菲尼克斯信号倍增器MINIMCR-2-UNI-UI-2UI

来源：网络  作者：网络转载   2019-10-10 阅读：422

可通用组态的4端放大器,采用开关输出和插拔式连接技术,用于将模拟信号加倍。 通过DIP开关或软件进行组态。 螺钉连接技术,标准组态。



 标志 标志 标志

关键商业数据

Orderkey2905026
包装单位1 STK
Sales keyCK1411 -
目录页页 76 (C_5_2017)
GTIN4046356915243
单件重量（不含包装）128.400 g



  • 产品图
  • 尺寸
  • 输入数据
  • 电源
  • 概述
  • 标准和规范
  • 分类
  • 注意
  • 环境条件
  • 输出数据
  • 接线数据
  • EMC 数据
  • Environmental Product Compliance

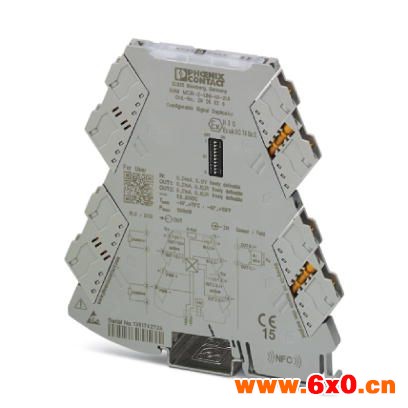

产品图


结构框图

结构框图

 图画文字

图画文字



返回顶部

注意

使用限制EMC：A类产品，参见下载区内的制造商声明

返回顶部

尺寸

宽度6.2 mm
高度110.5 mm
深度120.5 mm

返回顶部

环境条件

环境温度（运行）-40 °C ... 70 °C
环境温度（存放/运输）-40 °C ... 85 °C

返回顶部

输入数据

输入数量1
可配置／可编程是
电压输入信号0 V ... 10 V (通过DIP开关)
 2 V ... 10 V (通过DIP开关)
 0 V ... 5 V (通过DIP开关)
 1 V ... 5 V (通过DIP开关)
 0 V ... 12 V (可通过软件进行设置)
电流输入信号0 mA ... 20 mA (通过DIP开关)
 4 mA ... 20 mA (通过DIP开关)
 0 mA ... 10 mA (通过DIP开关)
 20 mA ... 0 mA (通过DIP开关)
 0 mA ... 24 mA (可通过软件进行设置)
大输入电压12 V
大输入电流24 mA
输入电压的输入电阻> 120 kΩ
输入电流的输入电阻大约 50 Ω (+ 0.7 V用于测试二极管)

返回顶部

输出数据

输出数量2
电压输出信号0 V ... 10 V (通过DIP开关)
 2 V ... 10 V (通过DIP开关)
 0 V ... 5 V (通过DIP开关)
 1 V ... 5 V (通过DIP开关)
 0 V ... 10.5 V (可通过软件进行设置)
电流输出信号0 mA ... 20 mA (通过DIP开关)
 4 mA ... 20 mA (通过DIP开关)
 0 mA ... 10 mA (通过DIP开关)
 20 mA ... 0 mA (通过DIP开关)
 0 mA ... 21 mA (可通过软件进行设置)
大输出电压大约 12.3 V
大输出电流24.6 mA
短路电流≤ 25 mA
负载/输出负载电压输出≥ 10 kΩ
负载/输出负载电流输出≤ 600 Ω (每条通道)
波动< 20 mVSS (在600 Ω时)
 < 20 mVSS (在600 Ω时)

返回顶部

电源

额定供电电压24 V DC
电源电压范围9.6 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)
典型电流耗量55 mA (24 V DC)
 110 mA (12 V DC)
功耗1.5 W (IOUT = 20 mA，9.6 V DC，600 Ω负载)

返回顶部

接线数据

连接方式螺钉连接
单条导线/接线点，刚性，带套管，小0.2 mm²
单条导线/接线点，刚性，带套管，大1.5 mm²
单条导线/接线点，刚性，不带套管，小0.2 mm²
单条导线/接线点，刚性，不带套管，大2.5 mm²
柔性导线小横截面0.2 mm²
柔性导线大横截面1.5 mm²
AWG导线小横截面，柔性24
AWG绞线大横截面，柔性12
剥线长度10 mm
螺纹M3

返回顶部

概述

通道数目2
大传输误差0.05 % (终值的)
大温度系数0.01 %/K
阶跃响应（10-90%）大约 140 ms (15 Hz样品率)
 大约 45 ms (60 Hz样品率)
 大约 25 ms (240 Hz样品率)
电气隔离加强绝缘符合IEC 61010-1标准要求
电涌电压类别II
污染等级2
额定绝缘电压300 V
测试电压，输入／输出／电源3 kV (50Hz，1min)
电磁兼容性符合电磁兼容指令
发射干扰EN 61000-6-4
抗噪音EN 61000-6-2 受到干扰时，那有可能是小的偏差。
颜色灰色
外壳材料PBT
安装位置任意
组装说明T型连接器为模块进行桥接供电。可以卡接到符合EN 60715标准的35 mmDIN导轨上。
符合性符合 CE 标准
ATEX II 3 G Ex nA IIC T4 Gc X
UL，美国／加拿大UL 508 Listed
 Class I, Div. 2, Groups A, B, C, D T6
 Class I, Zone 2, Group IIC T6
GLGL已申请
铁路车辆的防火保护 (DIN EN 45545-2) R22HL 1 - HL 2
铁路车辆的防火保护 (DIN EN 45545-2) R23HL 1 - HL 2
铁路车辆的防火保护 (DIN EN 45545-2) R24HL 1 - HL 2

返回顶部

EMC 数据

名称电磁RF场
标准/规程EN 61000-4-3
测量范围终值的典型偏差0.2 %
名称快速瞬变（脉冲串）
标准/规程EN 61000-4-4
测量范围终值的典型偏差0.1 %
名称传导干扰
标准/规程EN 61000-4-6
测量范围终值的典型偏差2.8 %

返回顶部

标准和规范

电磁兼容性符合电磁兼容指令
发射干扰EN 61000-6-4
标准/规程EN 61000-4-2
名称电磁RF场
标准/规程EN 61000-4-3
 EN 61000-4-4
 EN 61000-4-5
名称传导干扰
标准/规程EN 61000-4-6
电气隔离加强绝缘符合IEC 61010-1标准要求
符合性符合 CE 标准
ATEX II 3 G Ex nA IIC T4 Gc X
UL，美国／加拿大UL 508 Listed
 Class I, Div. 2, Groups A, B, C, D T6
 Class I, Zone 2, Group IIC T6
GLGL已申请
铁路车辆的防火保护 (DIN EN 45545-2) R22HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
铁路车辆的防火保护 (DIN EN 45545-2) R23HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
铁路车辆的防火保护 (DIN EN 45545-2) R24HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
铁路车辆的防火保护 (DIN EN 45545-2) R26HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2

返回顶部

Environmental Product Compliance

China RoHS环保使用期限 = 50
 更多有害物质的详情，请参考“下载区”内的“制造商声明”

返回顶部

分类

eCl@ss

eCl@ss 4.027210120
eCl@ss 4.127210120
eCl@ss 5.027210120
eCl@ss 5.127210100
eCl@ss 6.027210100
eCl@ss 7.027210120
eCl@ss 8.027210120
eCl@ss 9.027210120

返回顶部

ETIM

ETIM 4.0EC002653
ETIM 5.0EC002653
ETIM 6.0EC002653

返回顶部

UNSPSC

UNSPSC 6.0130211506
UNSPSC 7.090139121008
UNSPSC 1139121008
UNSPSC 12.0139121008
UNSPSC 13.239121008
