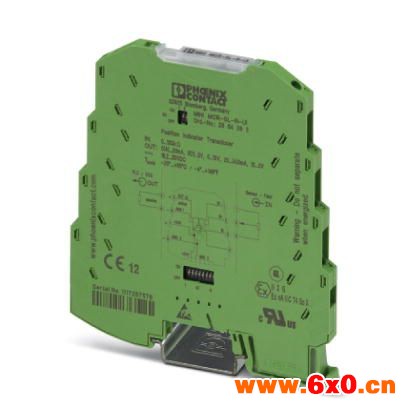

电位测量变送器MINIMCR-SL-R-UI-2864095

MCR位置变送器将电位计位置转换成标准模拟量信号,0Ω输入... 100Ω到0kΩ ... 100kΩ

产品描述

超薄型MINI MCR-SL-R-UI...位置变送器厚度仅为6.2mm，将电位计位置转换为标准模拟量信号的百分比值。 如果电位计范围不能满量程利用，可通过外部滑动开关设置位置上限和下限终值。 0和100%之间的输出信号以此固定终值为基础。
模块外壳侧面的DIP开关可以进行参数设置：
——输出信号，
——自动电位计检测，
——开路检测滑块以及
——故障评估类型。
电源（19.2VDC到30VDC）可由模块上的接线端子提供，也可由DIN导轨连接器提供。

优势

• 底部桥接供电（TBUS）
• 不带手动调节的自动电位计检测
• 通过诊断LED和模拟量信号显示错误信号
• 用于量程在100 Ω至100 kΩ的电位计
• 用于创建标准信号的电位计信号
• 可组态测量范围和输出信号
• 高度紧凑型位置变送器，用于电位信号的电气隔离，转换，放大和滤波，以创建标准模拟量信号
• 输入和输出信号可用DIP开关进行组态
• 3端隔离
• 可通过设备上的”teach-in“开关对电位计的子区域进行线性化
