缪建梅

安科瑞电气股份有限公司，上海嘉定 201805；

摘要：介绍遵义奥特莱斯城市广场项目，采用内控型智能预付费电度表，采集各租户实时用电量。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3200型远程预付费管理系统实现各租户用电的实时监控和管理。

关键词：遵义奥特莱斯;预付费电能表;Acrel-3200;安科瑞;

0概述

遵义奥特莱斯城市广场，中国shou个一站式体验型城市生活中心。突破传统的消费模式，在"奥特莱斯国际品牌直销中心"基础上，配置了世界dingji室内主题乐园、极地海洋馆、真冰滑雪场、美食广场、婚庆广场、超大型宴会中心、国际五星希尔顿酒店、级写字楼等，项目以一条风情水街贯穿南北，融汇jizhi的体验、互动、游乐、演艺元素，满足消费者吃、喝、玩、乐、购、住等生活需求。项目建成后，将成为黔北地区首jia级复合商业中心，同时也体验型标杆性城市综合体，将进一步完善遵义中心城区商业业态，提升城市品质和综合软实力。

本项目为遵义奥特莱斯城市广场的2#地块，其中分为A区和B区，A、B两个区域共用一套远程预付费管理系统，共使用了型号为DDSY1352-NK和DTSY1352-NK的内控型预付费电表328只。

1需求分析

为实现整个群体建筑智能化管理，需实时监测楼层的租户实现预付费电能管理，具体功能如下：

1）．预付费仪表数据实时显示；

2）．预付费仪表远程电费充值；

3）．电费充值记录查询；

4）．电费不足，界面报警；

5）．远程抄表；电能管理；

6）．运行事件报警、记录及查询打印功能；

7）．设备通讯异常实时采集显示；

8）．用户权限管理。

2 系统方案

安科瑞Acrel-3200远程预付费管理系统根据遵义奥特莱斯城市广场实际情况进行组网设计，因为物业要求电费由财务收取，所以将远程预付费管理系统主机设置在财务室内，而且现场仪表到财务室的距离都不超过300米，所以采集器都安装在财务室内的操作台里，现场所有的内控型预付费电表都是通过RS485总线直接入到采集器。如下图所示：站控管理层（主站）、网络通讯层（数据采集箱）和现场设备层（预付费电能表）。

1）站控管理层

站控管理层针对预付费管理系统的管理人员，是人机交互的直接窗口。

2）网络通讯层

通讯层主要是由通讯采集箱、工业交换机、以太网设备及总线网络组成。通讯采集箱的主要功能是负责实时采集现场智能设备的参数并将数据上传；以太网设备及总线网络的主要功能是实现采集箱与主站之间的数据交互，使系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。

3）现场设备层

现场设备层是数据采集终端，主要由智能预付费电度表及断路器组成，智能仪表均采用RS485通讯接口，采用MODBUS通讯协议总线型连接接入采集箱，经采集箱和交换机将数据上传给监控主机。

智能仪表现场连接示意

现场智能装置（楼层预付费电度表）以手拉手方式通过屏蔽双绞线(RVSP2*1.0)进行通讯连接，每根总线连接智能仪表数量在20只左右，不同种类的智能装置连接在不同的总线上，然后将数据上传至采集箱，进而将数据上传至监控主机。具体连接示意图如下所示：

3 系统功能

1.集中抄表服务系统

集中抄表服务程序包含三大模块，除了常年运行的定时对所有仪表进行集中远程抄表以外，还集成了报警短信发送服务，能将电费金额预警和欠费预警自动生成手机短信自发送给对应的商铺用户，该功能需要与硬件短信mao配合使用。

系统默认半小时对所有表进行一次远程集中抄表，时间间隔支持个性化配置。

2.远程预付费电能管理系统

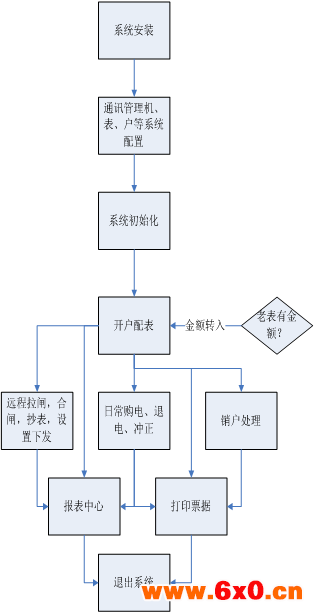

本系统分为五大模块，分别是操作员登陆模块、系统配置模块、用户（商铺）管理模块、售电管理模块、报表中心模块，系统大致运行和操作流程如下：

本系统所有的报表及记录查询，都支持excel格式导出的功能。

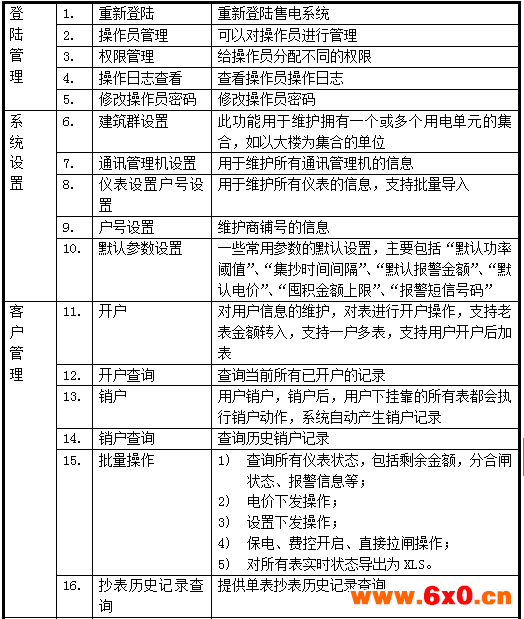

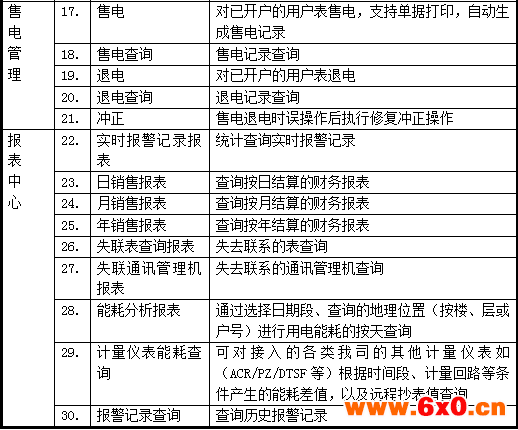

主要实现功能：

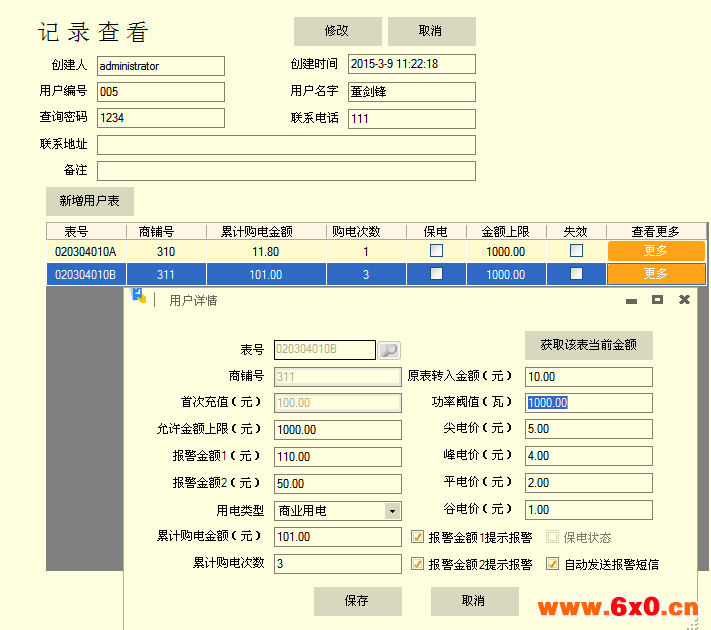

登陆管理：管理操作员账户及权限分配，查看系统日志等功能；系统设置：对建筑、通讯管理机、仪表及默认参数进行配置；用户管理：对商铺用户执行开户、销户、远程分合闸、抄表导出及记录查询等操作；售电管理：对已开户的表进行远程售电、退电、冲正及记录查询等操作；报表中心：提供售电财务报表、用能报表、报警报表等查询。

系统针对商铺开户不仅支持一户一表，也支持一户挂多表的需要；同时支持和解决了项目改造后新老表切换时，老表金额转入的问题；支持峰谷电价，支持一表一电价；可对单表设置功率过载的阈值，也支持设置单表金额报警的两级阈值。

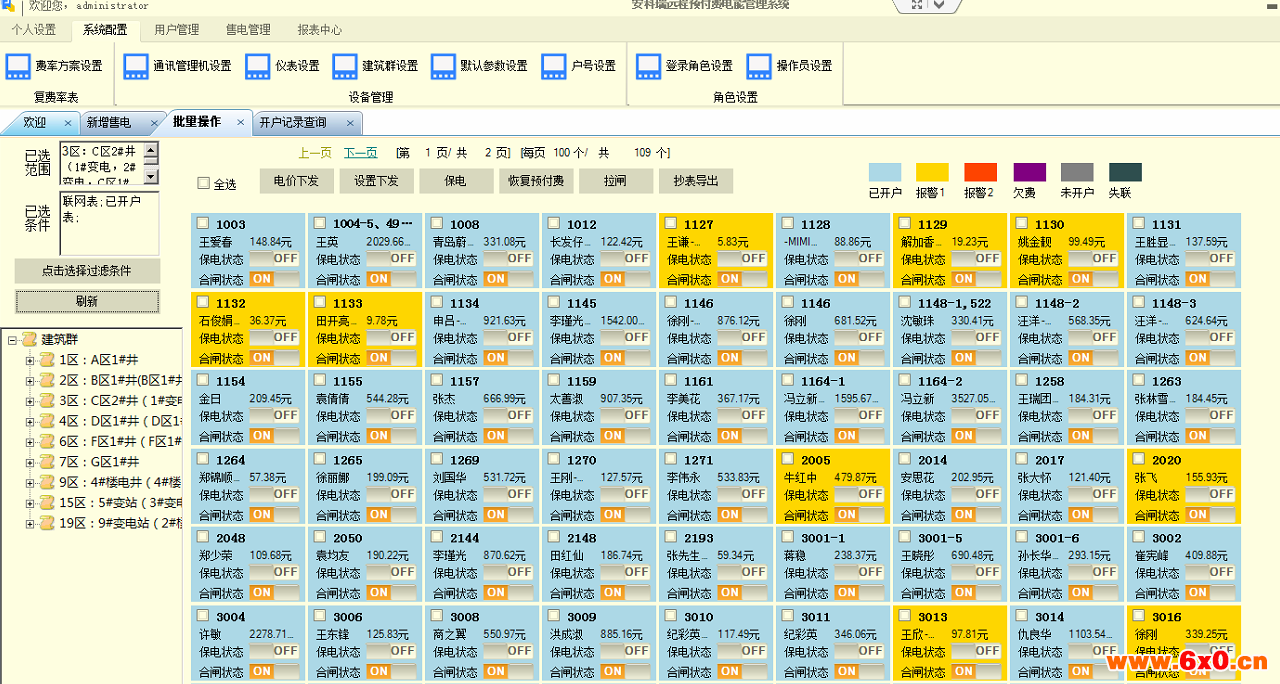

批量远程操作场景中，系统提供了多项功能，针对开户、报警1、报警2、欠费、未开户、失联状态都有不同的颜色显示；并且支持远程对仪表进行遥控，遥控的命令类型如下：

1.电价下发；2.设置下发（下发报警金额阈值和过载功率阈值）；3.保电（强制仪表合闸）；4.恢复预付费（欠费自动跳闸的模式）；5.拉闸（强制断电）；6.抄表导出（导出当前所有表状态为EXCEL）

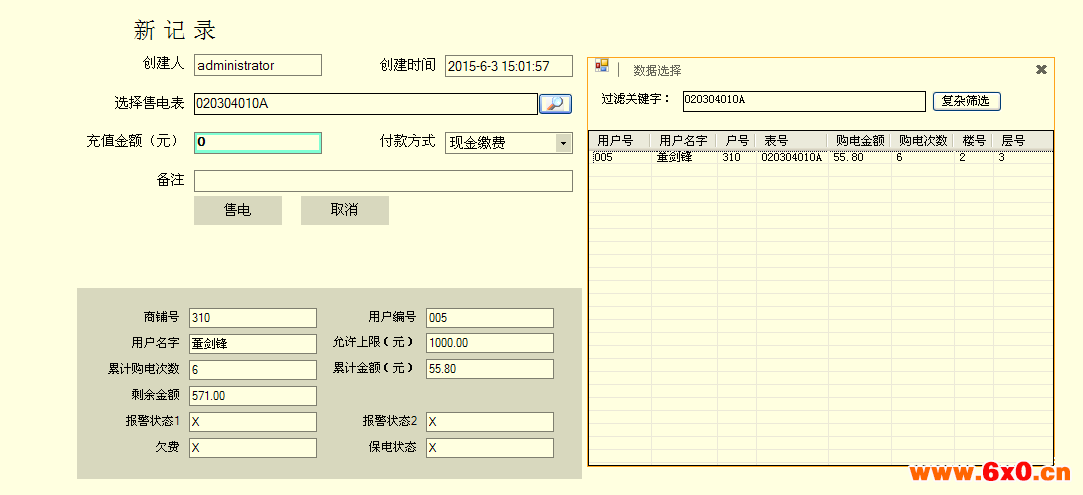

售电

系统还将电能计量仪表接入系统，进行远程集中抄表后，提供了辅助的能耗查询报表，为能耗分析、用能比对和安全用电提供强有力的依据。该功能用于替代部分能耗分析和管理系统的功能，如果需要专业的能耗分析和管理，需要另外配置安科瑞能耗系统Acrel5000。

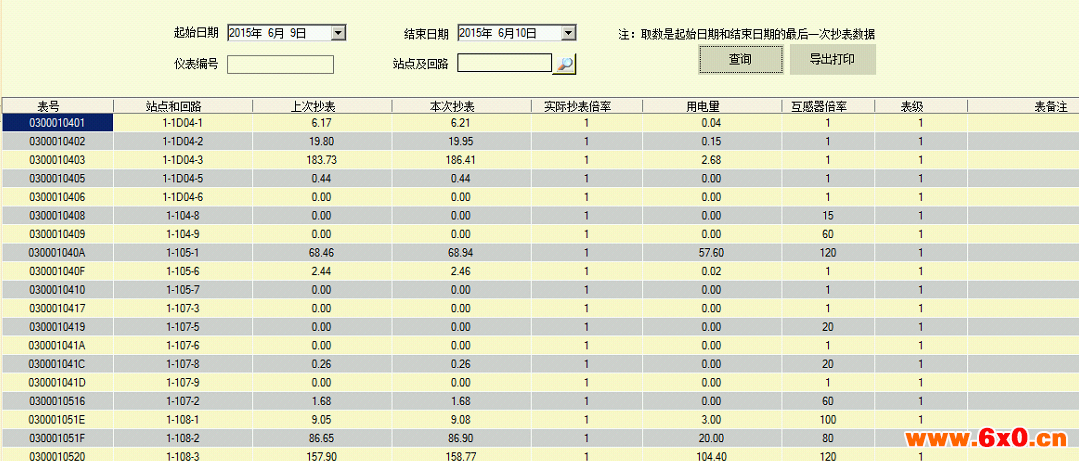

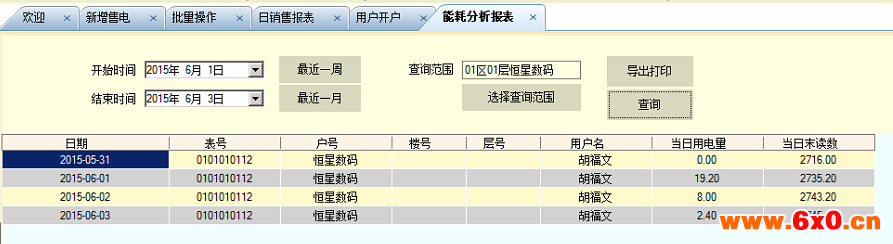

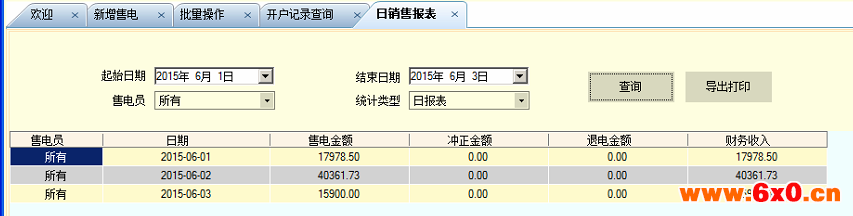

系统还提供了多个报表以供查询，分别是日/月/年财务销售统计报表、失联表/通讯管理机查询报表、能耗查询报表、实时报警/历史报警查询报表，支持导出。以下是财务报表和预付费表日用能查询报表：

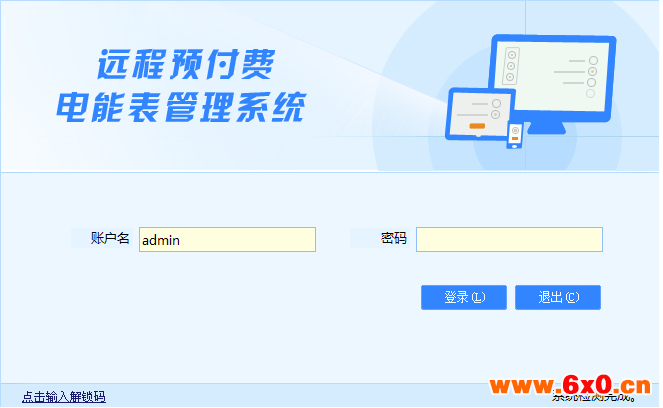

登陆界面

系统可以根据用户要求定制个性化的系统登录界面。

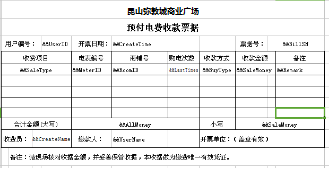

售电、退电、开户时系统支持三联单单据打印的功能，单据格式默认如下，可以由客户确认后自由定制：

4 结束语

随着社会的发展及电力的广泛应用，预付费管理系统已成为大型商场、学校用电收费的必然选择，本文介绍的Acrel-3200远程预付费管理系统在遵义奥特莱斯城市广场的应用，可以实现对楼层商户用电的实时监控与电能管理，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示商户配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框及语音提示，并生成各种电能报表等，便于电能的远程抄表以及分析、研究。该系统运行安全、可靠、稳定，为变电所用户解决用电问题提供了真实可靠的依据，取得了较好的社会效益。

参照标准：

ISO/IEC11801 《国际综合布线标准》

GB/50198 《监控系统工程技术规范》

GB50052-2009 《供配电系统设计规范》

GB50054-2011 《低压配电设计规范》

IEC 61587 《电子设备机械结构系列》

DL/T448-2000 《电能计量装置技术管理规程》

DL/T 698.1-2009 《第1部分：总则》

DL/T 698.2-2010 《第2部分：主站技术规范》

DL/T 698.31-2010 《第3.1部分：电能信息采集终端技术规范-通用要求》

DL/T/814-2002 《配电自动化系统功能规范》

DL/T5137-2001 《电测量及电能计量装置设计技术规程》
