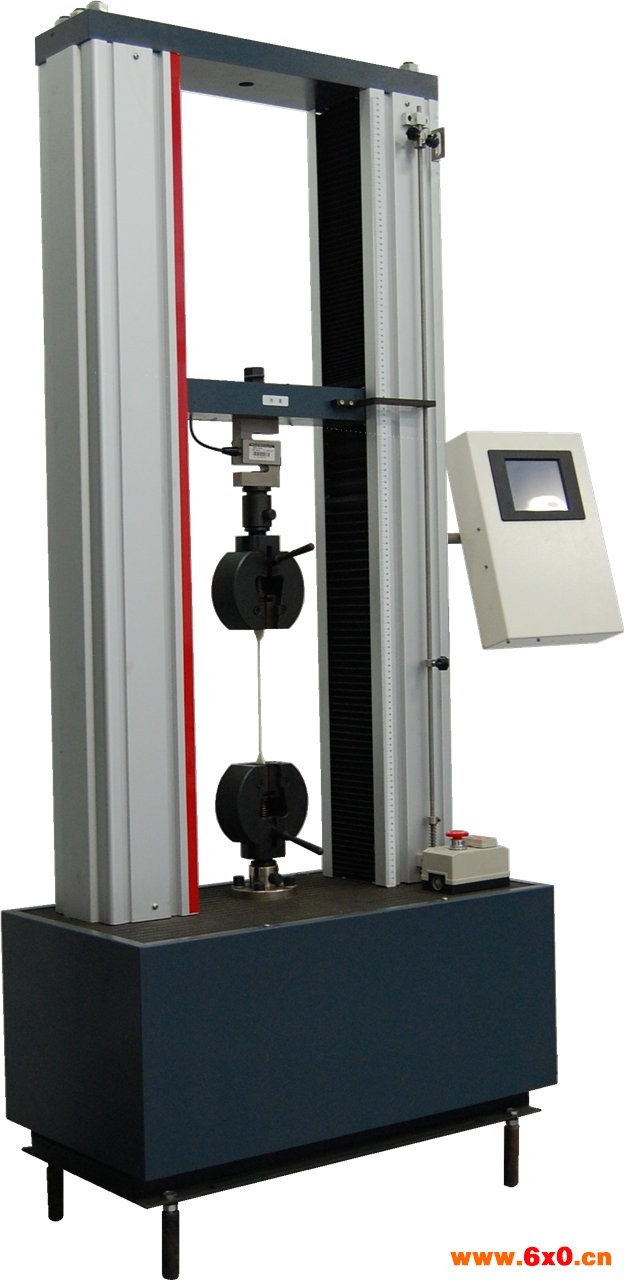

链条抗拉压强度试验机

来源:网络  作者:网络转载   2019-10-10 阅读:535

一、试验机使用范围及技术说明
1、实用范围  链条抗拉压强度试验机为材料力学性能测量的试验设备,可进行金属与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。


2、技术说明   链条抗拉压强度试验机使用新控制技术,通过施耐德原装交流数字控制器控制伺服电机配合同步带使德国优励聂夫两副高精度滚珠丝杠移动试台,试台能以0.001mm/min—500mm/min速度运行。在测力源上使用美国铨力原装进口高精度拉压传感器,其精度达到0.02%,灵敏度高,整个系统可达到0.5级精度,有效测力范围为大力值的0.2%到100%;速度精度为示值的±0.5%以内;位移精度为示值的±0.5%以内;变形测量精度为示值的±0.5%以内。

二、试验机主要技术参数:
1.规格:QX-W900
2.精度等级:0.5级
3.大负荷:300KN
4.有效测力范围:1/500-100%
5.测力精度 :示值的±1%以内;
6.试验力分辨率,大负荷50万码;内外不分档,且全程分辨率不变。
7.有效试验宽度:500mm
8.有效拉伸空间:800mm
9.试验速度::0.001~300mm/min(任意调)
10.速度精度:示值的±1%以内;
11.位移测量精度:示值的±0.5%以内;
12.变形测量精度:示值的±0.5%以内;
13.试台升降装置:
快/慢两种速度控制,可点动;
14.试台安全装置:电子限位保护
15.试台返回:手动可以高速度返回试验初始位置,自动可在试验结束后自动返回;
16.超载保护:超过大负荷10%时自动保护;
17.电机: 3KW
18.主机重量:1100kg

三、试验机配置:
1、300KN主机一台;
2、主机内含有:
(1)300KN美国铨力高精度负荷传感器一只(精度FS±0.02%);
(2)施耐德电机及伺服系统一套;
(3)德国优励聂夫高精度滚珠丝杠两副;
(4)QX2100控制及测量控制系统一套;
(5)台湾东园牌减速机一台;
3、夹具配置:(如有需要夹具尺寸可根据客户要求设计)
①拉伸夹具一套;

四、中文版试验软件一套(测控系统可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、穿刺、顶破等试验,可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制,能自动求取大试验力,断裂力,屈服力,抗拉强度,抗压强度,弯曲强度,弹性模量,伸长率,定伸长应力,定应力伸长等参数);
5、PC接口及数据连接线一套;
6、用户自配电脑一台;(实现微机控制)
7、用户自配打印机一台(实现数据报告打印)
8、随机工具、使用说明书、安装手册等一套;

五、试验机部分功能:
1、自动清零:计算机接到试验开始指令,测量系统便自动清零
2、自动返车:自动识别试验断裂后,活动横梁自动高速返回初始位置
3、自动存盘:试验数据和实验条件自动存盘,杜绝因突然断电忘记存盘引起的数据丢失
4、测试过程:试验过程及测量、显示、分析等均由微机完成
5、显示方式:数据和曲线随试验过程动态显示
6、结果再现:试验结果可任意存取,可对数据曲线再分析
7、曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,对求取各种材料的试验数据方便实用。
8、结果对比:多个试验特性曲线可用不同颜色叠加、再现、放大、呈现一组试样的分析比较;
9、曲线选择:可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;
10、批量试验:对参数相同的试验一次设定后可顺次完成一批试样的试验;
11、试验报告:(可根据客户需要)
拉伸:大力、拉伸强度、断裂伸长率、弹性模量等
弯曲:大力、弯曲强度、挠度、弹性模量等
压缩:大力、压缩强度、屈服强度、弹性模量等,也可按用户要求的格式对试验报告进行编程和打印;
12、限位保护:具有程控和机械两级保护;
13、过载保护:当负载超过额定的10%时自动停机;
紧急停机:设有急停开关,用于紧急状态切断整机电源

六、测量与控制系统简介:
采用微机控制并结合先进的电子控制技术,实行标准化、单元化设计,具有控制准确、测量精度高、配置灵活,可轻松实现附件互换,极易售后服务等特点。
1、测量系统:
负荷测量:选用FS0.2%美国进口高稳定度、高精度负荷传感器。
试样变形测量:有三种方式:通过位移或者大变形、或小变形测量与控板,采用20位A/D转换单片采集系统,经微机采集系统,实现试样的变形测量。
位移测量:采用日本高精度光电编码器与丝杠同轴转角,通过数字电路实现横梁(即上下夹头位移)测量。
2、传动控制系统:采用D/A转换及单片机和电脑控制系统施耐德全数字式交流伺服电机,连接减速机,通过同步齿轮带带动高精度滚珠丝杠转动加荷,传动效率高,噪音低、传动平稳,并保证速度精度在示值的±0.5%。
3、数据处理软件包
控制系统软件采用基于windowsXP/Me/2000操作系统平台,具有运行速度快、界面友好、操作简单、可满足不同材料的试验方法的需要。满足压缩、拉伸、弯曲、剪切、顶破、疲劳等要求。如有特殊要求,软件可定做。并可按用户要求扩展软件。可满足GB、ASTM、DIN、JIS等标准的要求。该软件包有以下主要特点:内核以Access数据库为中心,结合SQL语言,便于数据的求取。可方便地加入新的试验处理方法。主要功能:
(1)力值、大变形、小变形、位移的同步测量和显示。
(2)试验速度任意设定。(从0.001-500mm/min,可无级调速)
(3)试验曲线实时显示,横坐标和纵坐标自动换档。
(4)可设置自动判断裂与否和自动返回起始点与否。可设置定时间停止,定负荷停止,定变形停止,可设置断裂判别条件。
(5)可任意删除已做过的某个试样的数据。
(6)可对曲线进行任意缩放操作、打印,并在曲线上选取参数点(屈服点、弹性段等)。
(7)参数计算采用VB+SQL语言,可靠、方便。
(8)可根据用户需要进行参数处理(用户化的试验方法并方便地扩充试验处理方法)。
(9)根据用户要求可求取非金属材料的大强度、弹性模量(E)、定伸强度、定荷伸长、断裂伸长率、屈服强度等。金属材料的屈服强度、非比例强度、总伸长强度、抗拉(压)强度、延伸率等。
4、控制单元
控制系统是新的计算机软硬件技术,结合新的半导体技术,在测力、测位移、测变形、速度控制方面可靠、先进、易操作、灵活。
