SMG2000E数字双钳相位伏安表精度高,测量快

来源:网络  作者:网络转载   2019-10-10 阅读:288

产品简介:

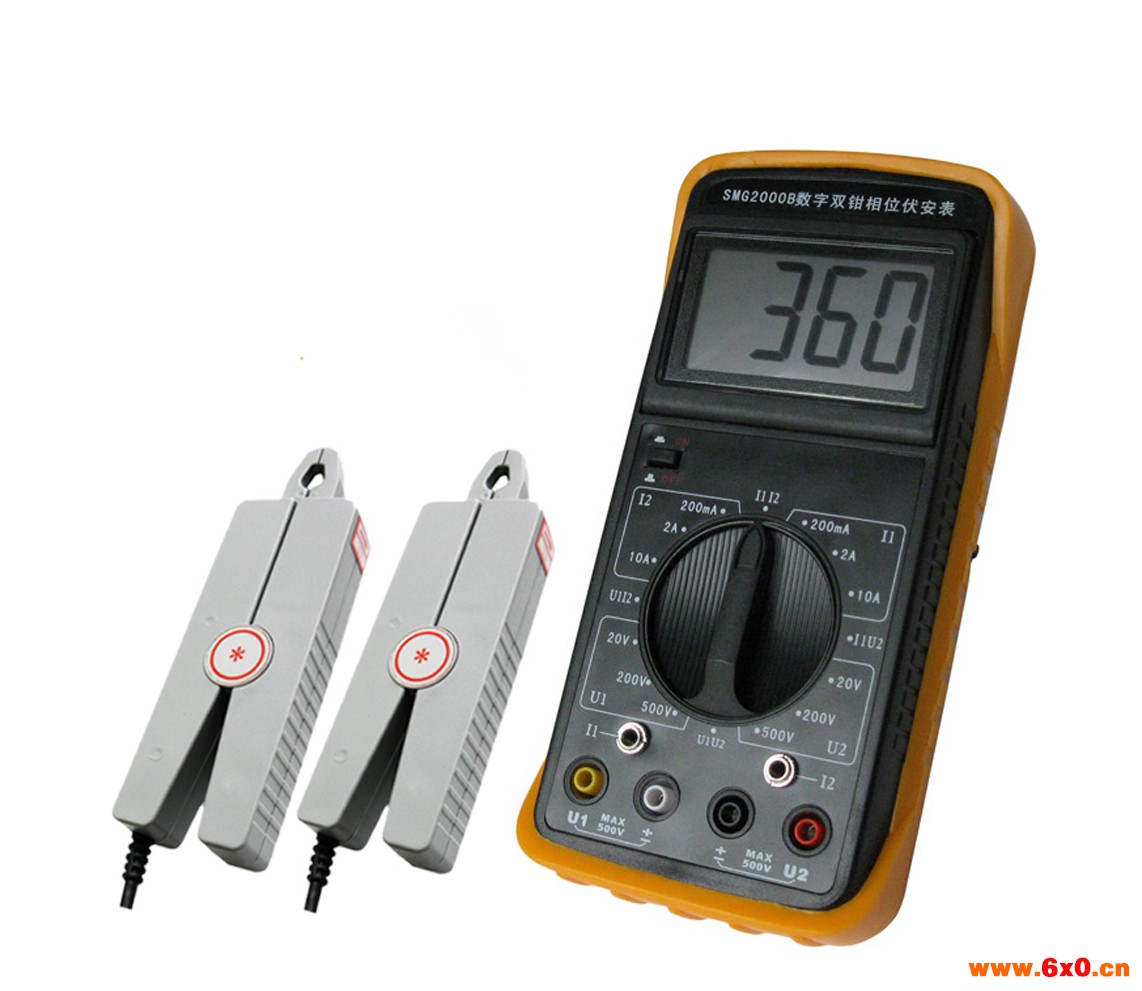

SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得视觉效果。

产品优势

1、结构精巧,使用方便
     a、手持式结构
     b、在10mA~10A电流范围内,3V~500V电压范围内测量相位时不用断开电路和更换量限
     c、显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得zui佳视觉效果
     d、开关功能及布局合理,转动开关即可读出被测电压、电流及其相位
  2、绝缘电阻
     采用zui新型电流钳,电流分辩率达0.1mA;电压分辩率0.1V
  3、低功耗
     该数字双钳相位伏安表微功耗设计,且具有电池电压检测功能

仪表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

产品参数:

基本误差

参比工作条件环境温度(23±5)℃
环境湿度(45~75)%RH
被测信号波形正弦波、β=0.02
被测信号频率(50±0.2)Hz
被测载流导线在钳口中的位置任意
测量相位时被测信号幅值范围100~220V、0.5~1.
外参比频率电磁场干扰应避免

基本误差极限
(1)交流电压

表1:交流电压测量误差

量   限分 辨 率基本误差极限
20V0.01V±(0.3%读数+0.2%量程)
200V0.1V
500V1V

输入阻抗:各量限均为2MΩ
(2)交流电流

表2:交流电流测量误差
量   限分 辨 率基本误差极限
200mA0.1mA±(0.3%读数+0.2%量程)
2A1mA
10A10mA

(3)相位
U-U、U-I、I-I

表3:工频相位测量误差
范   围分 辨 率基本误差极限
0~360°±2°

测U1-U2相位时电压输入回路阻抗:40KΩ

工作误差

额定工作条件环境温度(0~40)℃
环境湿度(20~80)% RH
被测信号波形正弦波、β=0.05
被测信号频率(50±0.5)Hz
被测载流导线在钳口中的位置任意
测量相位时被测信号幅值范围测U1-U2相位时:30V~500V
测I1-I2 相位时:10mA~10.00A
测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
外参比频率电磁场干扰应避免
额定工作误差极限在上所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍

其它技术特性

显示位数三位半
采样速率3次/秒
电源单个9V迭层电池、电源电流小于5mA
外形尺寸表壳尺寸192×95×55mm3
钳壳尺寸140×42×20mm3
钳口尺寸Φ7mm×9mm
重量表体280g
测量钳2×200g
储存条件温度-10℃~50℃
