电磁流量计使用中问题

来源:网络  作者:网络转载   2019-10-10 阅读:868

电磁流量计能够做到对于流量的测量,管道内的液体介质的特性如何对于测量数据的影响是特别大的,尤其是如果不能做到满管测量时,甚至没有充足的液体流经电极,流量计就无法做到正常工作了。

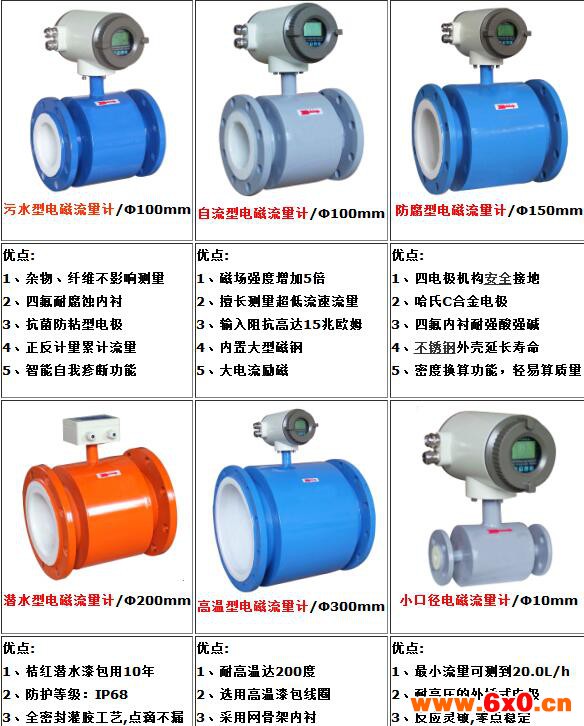

 电磁流量计种类

电磁流量计在运行中产生的故障简单介绍一下

一、仪表无流量信号输出
1.原因分析
这类故障在使用过程中较为常见,原因一般有:(1)仪表供电不正常。(2)电缆连接不正常。(3)液体流动状况不符合安装要求。(4)传感器零部件损坏或测量内壁有附着层。(5)转换器元器件损坏。
2.解决方案
(1)确认已接入电源,检查电源线路板输出各路电压是否正常,或尝试置换整个电源线路板,判别其好坏。
(2)检查电缆是否完好,连接是否正确。
(3)检查液体流动方向和管内液体是否充满。对于能正反向测量的电磁流量计,若方向不一致虽可测量,但设定的显示流量正反方向不符,必须改正。若拆传感器工作量大,也可改变传感器上的箭头方向和重新设定显示仪表符号。管道未流满液体主要是传感器安装位置不妥引起的,应在安装时采取措施,避免造成管道内液体不满管。
(4)检查变送器内壁电极是否覆盖有液体结疤层,对于容易结疤的测量液体,要定期进行清理。
(5)若判断为是转换器元器件损坏引起的故障,更换损坏的元器件即可。

二、输出值波动
1.原因分析
造成此类故障大多是由测量介质或外界环境的影响造成的,在外界干扰排除后故障可自行消除。为保证测量的准确性,此类故障也不可忽视。在有些生产环境中,由于测量管道或液体的震动大,会造成流量计的电路板松动,也可引起输出值的波动。
2.解决方案
(1)确认是否为工艺操作原因,流体确实发生脉动,此时流量计仅如实反映流动状况,脉动结束后故障可自行消除。
(2)外界杂散电流等产生的电磁干扰。检查仪表运行环境是否有大型电器或电焊机在工作,要确认仪表接地和运行环境良好。
(3)管道未充满液体或液体中含有气泡时,两者皆为工艺原因引起的。此时可请求工艺人员确认,待液体满管或气泡平复后,输出值可恢复正常。
(4)变送器电路板为插件结构,由于现场测量管道或液体震动大,常会造成流量计的电源板松动。如松动,可将流量计拆卸开,重新固定好电路板。



三、电磁流量计常规检测,通常包括电极接触电阻,电极的极化电压,信号电缆干扰,测定有无接地电位和管道杂散电流流向五个方面,这五个方面既可以单独进行,其实也相互关联,任何一项因素的变化都有可能引起变动
1、电极接触电阻测量测量,电极与液体接触电阻值,可以不从管道卸下流量传感器而间接估汁电极和衬里层表面大体状况,有助于分析故障原因。
测量电极与液体接触电阻值,可以不从管道卸下流量传感器而间接评估电极和衬里层表面大体状况,有助于分析故障原因。尤其给大口径电磁流量计的检查带来极大方便。这种方法可估计流量传感器测量管内表面状况如电极和衬里层是否有沉积层,沉积层是导电性质的还是绝缘性质的,电极表面污染状况等。
2、电极的极化电压测量电极与液体间极化电压将有助于判断零点不稳或输出晃动的故障是否由于电极被污染或覆盖所引起的。用数字式万用表2V直流档,分别测两电极与地之间的极化电压(电磁流量计可以不停电测,也可停电测)。如果两次测量值接近几乎相等,说明电极未被污染或被覆盖,否则说明电极被污染或被覆盖。极化电压大小决定于电极材料的"电极电位"和液体的性质,测量值可能在几mV至几百mV之间。因为实际上运行中两电极被污染情况不可能完全相同对称,于是两电极上的电压形成了不对称的共模电压。不对称的共模电压就成为差模信号,造成零点偏移。
3、信号电缆干扰的测定信号电缆受外界静电感应和电磁感应干扰会使电磁流量计零点变动。为判断零点变动是否由于受信号电缆干扰电势影响,需测定干扰大体范围和对电磁流量计的影响程度。
4、测定有无接地电位电磁流量汁在正常使用过程中,如传感器附近电(力)机状态变化(如漏电),接地电位会产生变化而引起零点变动。检查是否有这方面影响,可将转换器工作接地C端子与保护接地G端子短路,以零点(或指示值)变动判断有否接地电位。
5、管道杂散电流流向判别有时侯为寻找管道杂散的干扰源在流量传感器上游还足在下游,以缩小搜索范围,设法减小或消除杂散电流干扰影响。

四、电磁流量转换器具有自诊断功能。除了电源和硬件电路故障外,仪表应用中出现的故障均能正确给出报警信息。这些信息之显示器右上方提出“!”标志。在测量状态下,显示故障内容如下:
故障处理
1、仪表无线是a)检查电源是否接通。b)检查电源保险丝是否完好。c)检查供电电压是否符合要求。d)检查显示器对比度调节是否能够调节,并调节到合适。e)如果上述a)、b)、c)三项正常d)项显示器对不对条件不能够调节,请将转换器返回厂家维修。
2、励磁报警
a)励磁接线EX1和EX2是否开路。b)传感器励磁线圈总电阻是否小于150Ω。c)如果a)、b)两项都正常,则转换器有故障。
3、空管报警
a)测量流体是否充满传感器测量管b)用导线将转换器信号输入端子SIG1、SIG2和SIGND三点短路,此时如果“空管报警”提示取消,说明转换器正常,有可能是被测流体电导率低和空管阈值及空管量程设置错误。c)检查信号连线是否正确。d)检查传感器电极是否正常。
①使流量为零,观察显示电导比应小于100%。②在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于5kΩ(对介质为水测量值,zui好用指针式万用表测量,并可看到测量过程充放电现象)。
e)用万用表测量DS1和DS2直接的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗。
4、上限报警
上限报警提示出输出电流和输出频率或脉冲都超限。将流量量程改大后,撤销上限报警。
5、下限报警
上限报警提示出输出电流和输出频率或脉冲都超限。将流量量程改小后,撤销上限报警。



以上几种电磁流量计常见故障及处理办法望对各位有所帮助。
