实验名称：无线充电器提高充电效率研究测试

无线充电的原理：

无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。

根本原理是：利用电磁感应原理进行充电的设备，类似于变压器，在发送和接受端个有一个线圈，发送端线圈链接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给用点设备。

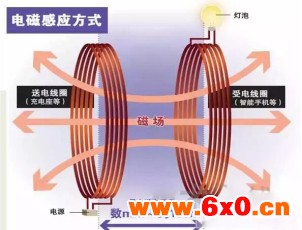

电磁感应无线充电方式：

测试的设备：

示波器（TDS3054C）、信号源、线性度好的功率放大器（ATA3090）、一对互感线圈

实验过程：

电流通过线圈会产生磁场，接收端的线圈靠近该磁场就会产生电流。

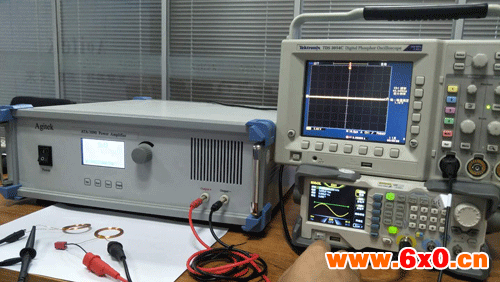

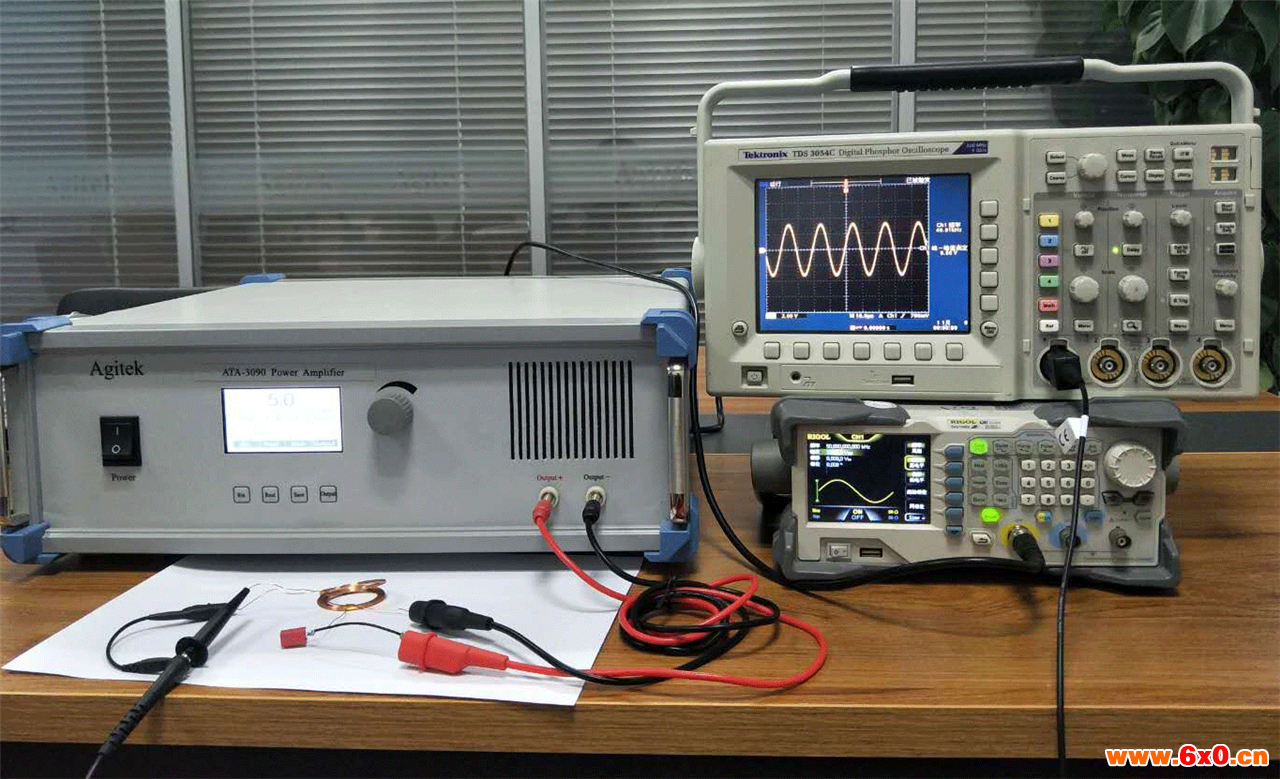

实验平台搭建：

测试结论：

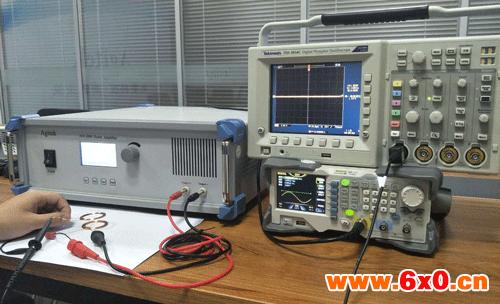

信号发生器产生的电压通过放大器进行放大输入到线圈的一端，通过输出，用另一端线圈去接收信号，通过调节与线圈之间的距离和角度来观察示波器上波形信号的变化。

  功率放大器可以通过对功率的放大，不仅满足了安全性，同时提高了充电效率。

  选择该放大器的原因:

  实测所选择的ATA-3090，其性能满足要求（功率810W，电流18A，带宽DC-100KHz），

  1、可以同时测量任意波形电流，如直流 交流 脉冲电流；

  2、增益数控0~30（0.1step）可调

  3、输入阻抗50Ω/5KΩ可调

  4、一键保存设置（Save键）

  5、压摆率 50V/μs，低失真

  总之，经过实验验证，本放大器性能十分优越。建议其他用户根据自己负载的参数进行选择。
