ZGF直流高压发生器产品特点

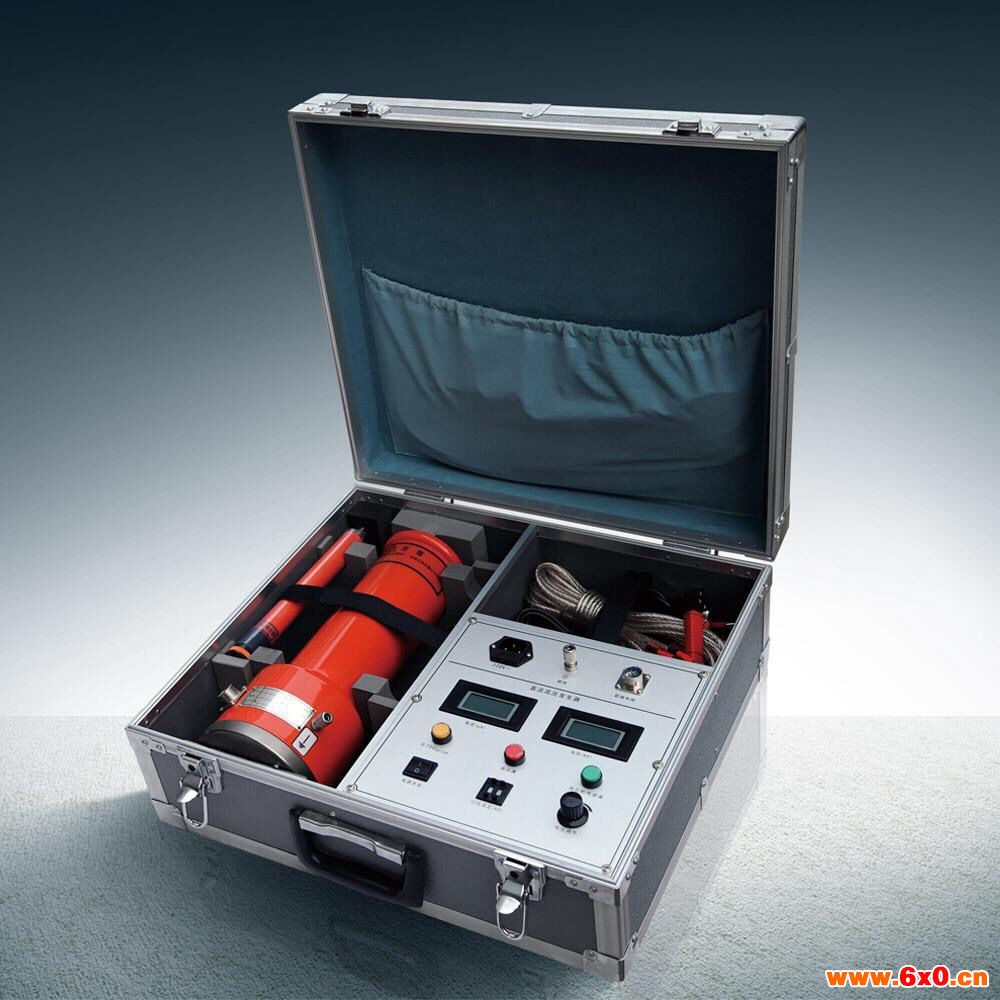

ZGF系列便携式直流高压发生器是我公司与澳大利亚ADELONG及美国HYPER  EQUIP公司技术合作，采用国际zui先进技术结合中国国情研制的面向国内的高可靠度、高品位、真正便携的试验设备，是电力部门、厂矿企业动力部门及发电厂对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验zui理想的检测仪器。

1、ZGF系列便携式直流高压发生器产品特点

    ① 体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全，是电力系统21世纪zui理想的换代产品。

    ② 采用zui先进工艺技术制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100kHz。

③ 按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕连续对地直接短路放电。

    ④ 精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。

    ⑤ 控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。

    ⑥ 负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。

    ⑦ 具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。

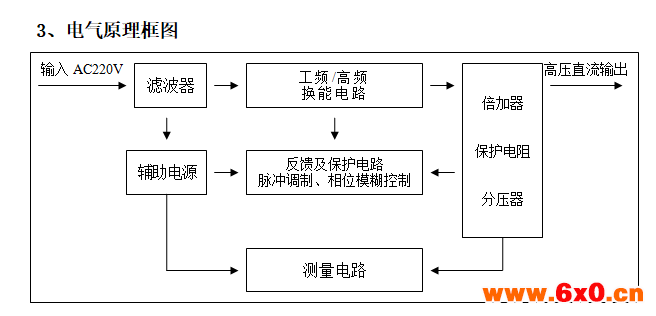

3、电气原理框图

4、ZGF系列便携式直流高压发生器产品规格及技术指标
