HZD-W/L振动监测仪安装说明及一般故障处理

HZD-W/L振动监测仪​安装注意事项：

传感器至监测仪的信号连接电缆，推荐采用屏蔽电缆，连接长度不超过300米，长度增加时频率会产生衰减，可能引起测量不准确。屏蔽层连接到监测仪的SHLD端。应避免与干扰大的信号电缆、电源、控制电缆并行走线。

安装使用前，请仔细阅读产品使用手册。除了产品使用手册内容所允许的对监测系统的调试行为外，

严禁对监测系统进行带电拆装和接线；接线终端须压紧牢固，不能松动；接线完毕后检查线缆和端子接触良好无短路，方可通电，确认仪表的外接电源应为 220VAC。

在使用前和一个使用周期后，可用TSI校验仪器对监测仪进行性能校验和标定。

HZD-W/L振动监测仪​一般故障处：

1、显示跳动：传感器信号线开路或与机壳或大地连通，检查传感器插头接线。

2、显示不变化：传感器损坏，信号线短路。

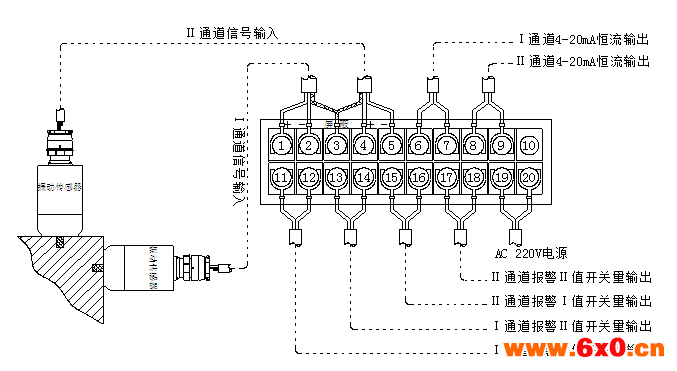

HZD-W/L振动监测仪​接线示意图及传感器的安装

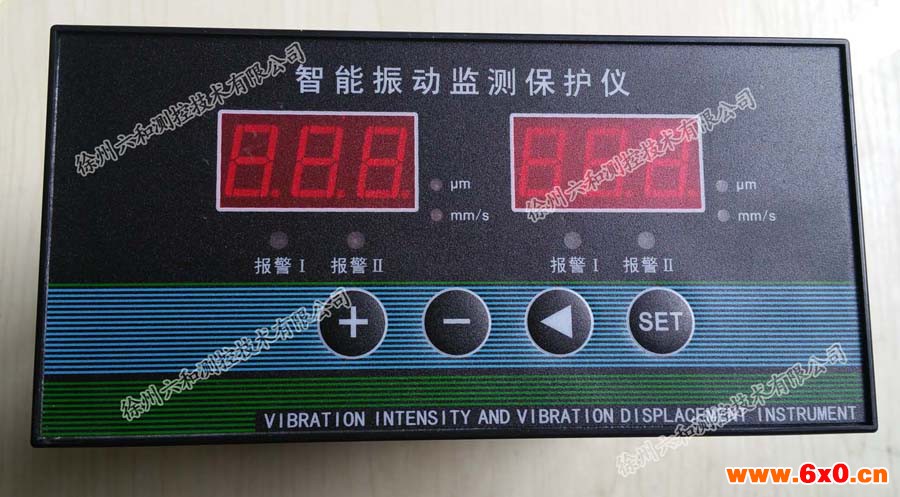

HZD-W/L振动监测仪功能说明：

• 测量值、报警设定值，可分别在LED数码管上显示。
• 当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
• 报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。
• 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
• 具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。
• 振动烈度(振动强度)和振动幅度（振动位移）自由切换。
