进口热动力型疏水阀的用途及安装

来源:网络  作者:网络转载   2019-10-10 阅读:444

RETZ( 瑞茨 ) 进口热动力型圆盘式疏水阀 是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。

RETZ( 瑞茨 ) 进口 热动力型圆盘式疏水阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到zui高工作效率。要想达到理想的效果,就要对各种类型疏水阀的工作性能、特点进行全面的了解。本类阀门在管道中一般应当水平安装。

RETZ( 瑞茨 ) 进口热动力式疏水阀 的结构非常简单并且非常结实。这种类型的疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作,唯yi的活动部件都是位置控制室内平面上的一个碟片。在启动阶段,由于压力的作用,碟片被定期,冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。热动力式疏水阀有一个活动阀片,既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同,热力学原理,使阀片上下产生压差不同,驱动阀片来进行开关阀门。漏汽率 3% ,过冷 8-15 ℃。

RETZ( 瑞茨 ) 进口热动力式疏水阀 工作原理:

1. 设备启动时,在进口压力下,冷凝水和空气通过疏水阀顶起碟片,由出水口迅速排出。

2. 随着高温冷凝水的进入,由于压力降低,产生二次蒸汽,动压升高静压降低,碟片向下运动。

3. 同时,二次蒸汽进入碟片上方,对碟片向下施加压力,迫使碟片关闭,阻止蒸汽流出。

4. 随着二次蒸汽的冷凝及冷凝水的增加,疏水阀开始再次循环工作。

RETZ( 瑞茨 ) 进口热动力式疏水阀 的优点:

1 、热动力式疏水阀无需调整或改变内部件即可在整个工作范围内工作。

2 、结构紧凑、简单、重量轻,就其尺寸而言排量大。

3 、热动力式疏水阀可用于高压和过热蒸汽,抗水锤和震动,不锈钢结构可抗冷凝水腐蚀。

4 、热动力式疏水阀不会被冰冻损坏,但当碟片处于垂直方向且直排大气时碟片边缘容易磨损。

5 、由于碟片是唯yi的运动部件,维护起来很方便,无需从管道上拆下疏水阀。

6 、疏水阀开关时发出清脆的“咔嗒”声,可很容易监试疏水阀的工作状态。

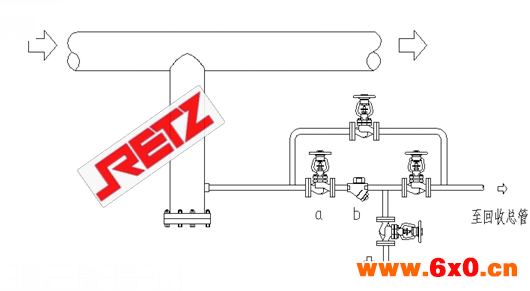

RETZ( 瑞茨 ) 进口热动力型疏水阀 在蒸汽管线的应用 —等径三通疏水站

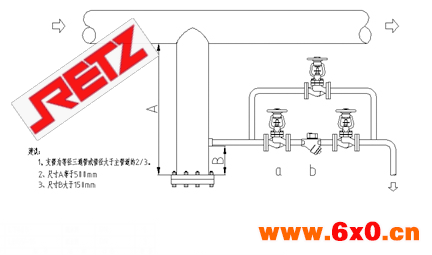

RETZ( 瑞茨 ) 进口热动力型疏水阀在主管线的应用—等径三通疏水站带疏水阀检测 ( 用于冷凝水回收系统 )

疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的zui佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能 “识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。
