HQCL-2010TPK纵向撕裂检测装置工作原理

HQCL-2010TPK纵向撕裂检测装置工作原理

工作原理

纵向撕裂检测装置是检测输送带纵向撕裂并的一种保护装置，用于在输送带出现撕裂、戳穿、交界处损坏或锐利物凸出皮带时，自动提供或紧急停机。

撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形成了一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时、即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动开关发出或关掉输送机。故障排除后将自销手炳往下按，使机内的凸轮轴复位待开机。

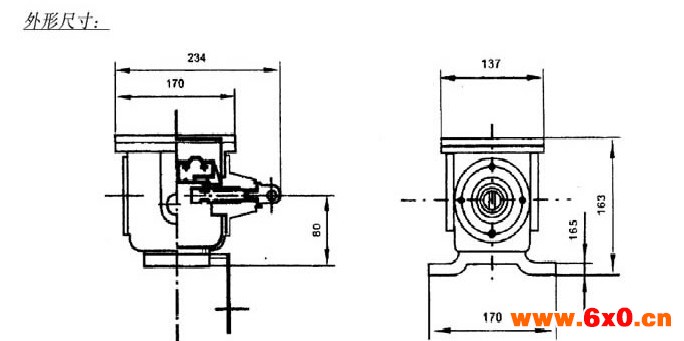

外形尺寸图参考

HQCL-2010TPK纵向撕裂检测装置工作原理

结构简单牢固、不需维护；
铸铝外壳带防护层整体式盖板，易于接线；
作用力只需0.9kg即可触发开关；
非接触接近探测器，寿命长、维护费用低；
两螺栓固定，确保安装简单；
结构，集中的控制装置，设定或故障检修简单；
无运动部件、无磨损、寿命长；
启动延迟&mash;旋转设备起动过程中尚未达到工作速度时，10秒钟延迟;
延迟&mash;当速度下降到可调节设置点以下延时；
