KD300无线高低压钩式电流表简介

由超大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料:轻便、精度高、量程广、线性度好。连接伸缩绝缘杆,能在线测试60kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆之漏电流、电流、频率、负荷等,特别适用于井下、野外多芯粗电缆的漏电巡查,变压器负荷检测。无线接收数据直线距离约80米,电流量程为AC 0~6000A或0~20000A可选,测量导线或电缆zui大外径Ф168mm,可测量母排zui大尺寸168mm×245mm。

钩式检测仪可以挂在线路上测试,节省操作人员体力。接收器采用3.5寸真彩液晶屏,图形界面显示,直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能,广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

KD300无线高低压钩式电流表型号区别



KD300B



AC 020.0kA

电流量程更大

KD300技术规格





高低压交流漏电流、电流、频率测试;铁芯接地电流、变压器负荷测试;井下、野外多芯粗电缆漏电巡查



DC 3.7V可充锂电池USB充电接口,连续工作约10小时

测试方式

钩式CT,可以挂在线路上测试

传输方式

433MHz无线传输

传输距离

直线传输距离约80m

显示模式

3.5寸真彩液晶屏显示,按上下箭头键调整背光亮度

可测线径

Ф168mm的导线、电缆,或168mm×245mm的母排

测量范围

电流:AC 06000A AC 020.0kA (50/60Hz自动)

频率:45Hz75Hz



10mA0.1Hz

电流精度

(23℃±5℃,80%RH以下)

0.00A99.9A:   ±2%±5dgt

100A6000A:   ±3%±5dgt

6.00kA20.0kA: ±4%±5dgt

频率精度

±1Hz



自动换档

绝缘杆尺寸

拉伸后长约5m;收缩后长约1m(5)

数据存储

9999

采样速率

2/

仪表尺寸

钩式检测仪:长宽厚310mm×270mm×52mm

接收器:长宽厚250mm×100mm×40mm

线路电压

60kV以下裸导线测试,110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

位置误差

A区无位置误差;B区约增加0.2%C区约增加2%

数据查阅

进入数据查阅模式后,按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能:“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时,电池电压低符号显示,提醒充电

仪表质量

钩式检测仪:496g(含电池)

接收器:395g(含电池)

绝缘杆:1.45kg

总质量:11.5kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下



433MHz同频信号干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器:2000V/rms(外壳前后两端之前)



防滴漏Ⅱ型

LYQB9000结构



LYQB9000操作

基本操作

接收器和钩式检测仪都是按POWER键开关机。

检测仪开机后LED指示灯亮,进入测试模式。若开机后LED慢闪,检测仪电池电量不足,需要充电,充电时LED快闪。开机15分钟后LED持续慢闪, 提示检测仪将自动关机,此时按POWER键检测仪能继续工作。

接收器开机后,LCD显示,按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁,提示接收器将自动关机,此时按POWER键接收器能继续工作。

按HOLD键锁定并存储数据,锁定数据时HOLD符号指示,仪表可以存储9999组数据。

按箭头键键移动光标或查阅数据,左右箭头键选择步进值5、10、100,1000上下箭头键查阅所存数据。

按ENTER键确认进行当前操作。

按ESC键退出当前目录返回上级菜单。

进入数据删除模式,选择“是”按ENTER键确认删除存储的所有数据,数据删除后将不能恢复,请谨慎操作。

2.测试



高压,极其危险!必须由经培训并取得授权资格的人员操作,操作者须严格遵守安全规则,否则有电击的危险,造成人身伤害或伤亡事故。

危险!严禁测试电压超过60kV的裸导线或汇流母线,否则有电击危险,造成人身伤害或设备损坏。

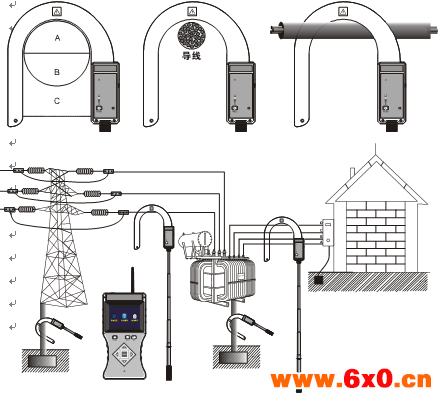

检测仪挂在导线上,让导线处于检测仪的A区,如下图。A区无位置误差;B 区位置误差约增加0.2%;C区位置误差约增加2%。

多芯电缆漏电巡查方法:检测仪钩在电缆上,沿线巡查,若接收器由有较大电流显示突变为很小电流或无电流显示,该点即为电缆漏电点。

● 把火线零线(2根线)一齐钩住即测量单相电器设备的漏电流。

● 把地线(1根线)钩住即测量设备该接地线的漏电流。

● 把三相四线(4根线)一起钩住即测试总漏电流。

● 把主线(1根线)钩住即测量该主线路的电流。

电池管理

● 及时给电池充电,长时间不使用仪表每3个月给电池充电一次。

● 警告!电池盖板没有盖好的情况下禁止进行测试,否者有危险。

● 更换电池时,请注意电池极性,否则可能损坏仪表。

1.当电池电压低于3.2V时,请及时充电,充电时间约4小时。

2.若更换电池,先确认仪表处于关机状态,松开电池盖板的螺丝,打开电池盖板,换上新电池,注意电池规格极性,盖好电池盖板,拧紧螺丝。

3.按POWER键看能否正常开机,若不能开机,请按第2步重新操作。

4.若用户无法更换电池,请与厂家。



装箱单



钩式检测仪

1

接收器

1

天线

2

伸缩绝缘杆

1

仪表箱

1

USB充电器头

1

USB充电线

1

锂电池

2(仪表内)

用户手册、保修卡、合格证

1
