XLLS-II双向拉绳开关工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:400

XLLS-II双向拉绳开关工作原理

工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运行。

胶带运输机现场紧急事故时,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动微机开关动作,发出停机信号,达到停机效果,防止事故的扩大。

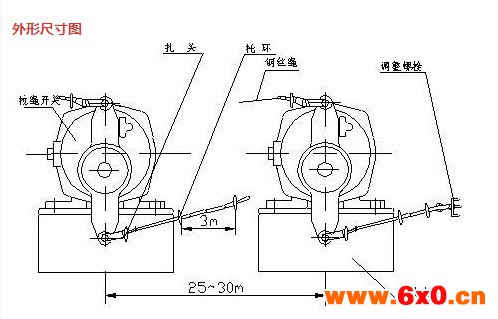

外形尺寸图参考

XLLS-II双向拉绳开关工作原理

双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中,是输送机自动化控制不可缺少的传感元件,本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用铝锭合金压铸,并采用进口行程开关。具有强度高,重量轻,密封性好,产品使用寿命长等优点。本产品内部采(NEPSI)认可,符合GB12476.1-1990标准所规定的要求。

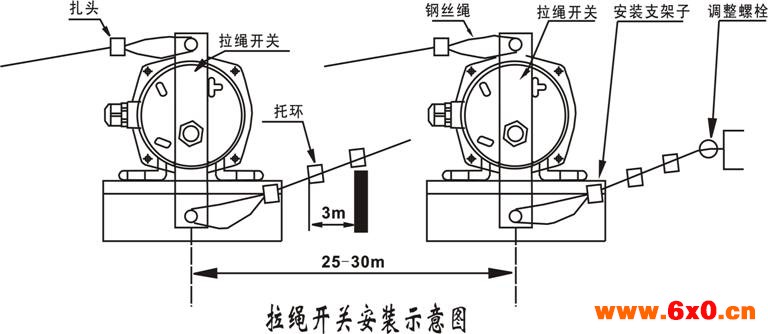

安装示意图参考

LJD46A-8Z/NKS、LJD46A-8Z/NHS、LJD46A-8Z/NUS、LJD46A-8Z/PKS、LJD46A-8Z/PHS、LJD46A-8Z/PUS、LJD46A-8Z/KS、LJD46A-8Z/HS、LJD46A-8J/KS、LJD46A-8J/HS、LJD46A-8J/KHS、LJE41A-5Z/NKS、LJE41A-5Z/NHS、LJE41A-5Z/PKS、LJE41A-5Z/PHS、LJE41A-5Z/KS、LJE41A-5Z/HS、LJE4-4Z/NKS、LJE4-4Z/NHS、LJE4-4Z/PKS

产品质量承诺:

1、 产品的制造和检测均有质量记录和检测资料。

2、 对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。
