WOERNER递进式分配器VPA-D6/P有哪些优点

WOERNER递进式分配器VPA-D6/P有哪些优点

在基于渐进模式的中央润滑系统中，WOERNER递进式分配器VPA-D6/P的主要特点如下：准确的配比量，尽管结构小巧，但控制通道的布局清晰准确；模块化系统结构；无需松开管道即可实现快速故障排除4根据所需润滑剂可选择不同的比例体积由于精致的滑动表面，使用寿命极长可在运行期间更换可插拔的监控元件在活塞监控时没有比例减少。

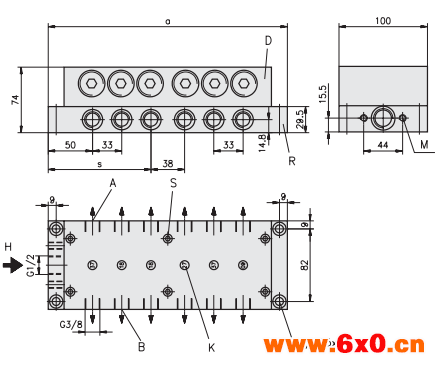

  WOERNER递进式分配器VPA-D6/P结构示意图：

A =分配器的安装点（用于查看指示器和电气功能检查）

B =分配器处观察指示器的安装点（如果A点被占用）

D = DPA-D配比块

H =主线K =比例体积特征数

M = 2 M8紧固螺纹，用于安装辅助单元

R = APA-D连接板

S =中间紧固螺钉

   工作原理：润滑剂从主管线通过活塞III的右侧环槽以及旁通管线（右侧）流到活塞I的左侧并将其移动到其原始位置,由活塞I排出的润滑剂通过左侧旁通管线从6号出口排出。在活塞I移动之后，润滑剂流到活塞II的左侧并将其推入其中。右侧的主场位置。 移位的润滑剂通过出口号喷出。1。在活塞II移动之后，润滑剂流到活塞III的左侧并将其推入其中。右侧的主场位置。 移位的润滑剂通过2号出口排出。在移动活塞III后，润滑剂流到活塞I的右侧并将其推入其左侧原始位置。 移位的润滑剂通过出口号喷出。 3.所描述的方案证明了该过程的继续。
