臭氧老化箱适用于非金属材料和橡胶制品的老化龟裂试验检测,在通过一定温度的臭氧环境中检测其产品的耐老化程度。
一、常见规格:
型号 BD/QL-100 内形尺寸D×W×H 450×450×500:mm
型号 BD/QL-225 内形尺寸D×W×H 500×600×750:mm
型号 BD/QL-500 内形尺寸D×W×H 700×800×900:mm
型号 BD/QL-010 内形尺寸D×W×H 1000×1000×1000:mm
二、技术参数:
1.温度范围：0℃～70℃
2.湿度范围：40%～98%R.H
3.温度波动度：≤±0.5℃
4.温度均匀度：≤2℃
5.温度偏差：≤±1.5℃
6.湿度波动度: +2、-3%R.H
7.升温速率：0.7～1.0℃/min
8.降温速率：常温降至10℃≤20min /非限性
9.臭氧浓度：10～1000pphm
10.气体流速：12～16mm/S

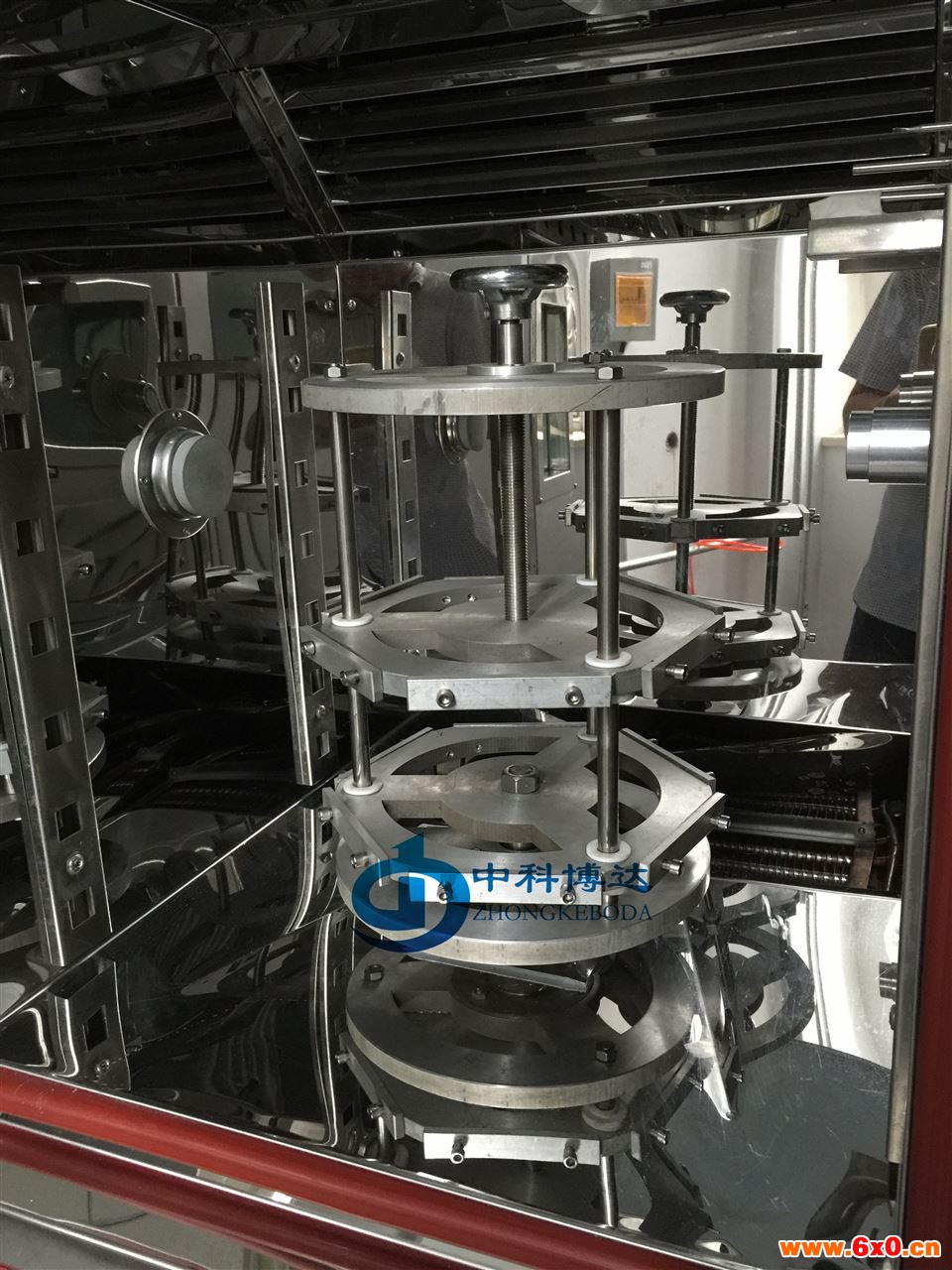

11.臭氧样架: 静态、动态拉伸试验样架（订货时说明）
12.样架转速: 360度旋转样品架（转速1r/min）
13.时间设定范围：0～9999小时
14.电源要求：AC380（±10%）V/50HZ 三相五线制
三、臭氧老化箱控制系统：
1.温湿度和臭氧浓度仪表采用全进口7.0英寸触摸屏显示仪，P.I.D微电脑S.S.R控制器;
2.精度：0.1℃（显示范围）
3.解析度：±0.1℃
4.感温传感器：PT100铂电阻测试器；
5.控制方式：热平衡调温方式；
6.温度控制采用P.I.D系统同频道协调控制;
7.具有自动演算的功能,可减少人为设定时所带来的不便;
四、臭氧系统：
1.臭氧发生器主件为无声放电管臭氧发生器（具有噪音体积小,纯度高等特点）4～20mA输出控制精度±10%;
2.电极冷却方式：风冷式;
3.臭氧产生供气源：直接空气;
4.臭氧检测探头为进口英国CT电化学传感器及外壳、电子线路板、屏蔽导线等组成;
5.臭氧检测探头输出信号：4～20mA;
6.臭氧检测探头采集精度：≤±5%F.S;
五、臭氧老化箱拉伸试验方法：
1、静态拉伸标准规定试样两头夹在专用夹具上,选择一种伸长率拉伸,一般选择20%,夹具安装在转动的样品架上,样品架转速在（20—25）mm/S之间,在温度为（40±2）℃,相对湿度不大于65%,规定的臭氧浓度下进行试验。经过规定的时间后检查试样的龟裂情况,一般臭氧浓度选择（50±5）×10-8 ;
2、动态拉伸标准规定试样夹具可以自动伸缩将试样拉伸和复位,拉伸频率为0.5±0.025Hz,将试样两头夹在专用夹具上,使试样从伸长率为0至大伸长率之间循环拉伸,夹具安装在转动的样品架上,样品架转速在（20—25）mm/S之间,在温度为（40±2）℃,相对湿度不大于65%,规定的臭氧浓度下,夹具循环拉伸和复位并随样品架一起转动进行试验。经过规定的时间后检查试样的龟裂情况,一般臭氧浓度选择（50±5）×10-8 ;
QQ交流群
