超声波探伤仪XCU-550的功能特点有哪些?

来源:网络  作者:网络转载   2019-10-10 阅读:489

超声波探伤仪的功能特点如下:
测量显示方式:A型显示方式、B型显示方式;
具有线性抑制功能,蕞大抑制为屏高的80%;
可以在直探头、斜探头、双探头及透射四种探伤工作方式之间任意切换;
具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度,并可以分别设置进波报警与失波报警;
具有500个独立探伤通道,每个通道单独设置一组探伤参数、DAC曲线。
具有角度和K值两种输入方式;
DAC曲线自动生成,蕞多可记录30个点,三条附加可调偏置曲线及表面补偿功能;
DAC分段制作,6dBDAC功能;
AVG曲线自动生成,可定制三种类型缺陷;
探头自动校准功能;
具有存储功能,可以存储1000幅A扫图形、参数及DAC曲线;
具有存储图形的回放功能,将已存储的A扫图形从存储区取出并显示在屏幕上;
具有删除功能,将指定的内容(以存储组号表示)从存储区删除;
支持英语和中文两种语言;
两种测量单位:mm/inch;
具有实时时钟功能;
具有峰值记忆功能;
B扫描功能;
探伤过程无限时录像功能;
具有波形和探伤参数的冻结和解冻功能;
具有系统参数的加锁/解锁功能;
具有声程测量、回波次数分析功能;
具有实时的电源状态指示功能;
支持USB通讯接口;
能够跟PC机通讯,可以将测量数据和系统设置参数上传给PC机,以便进行进一步处理(如生成探伤报告、打印等);
可利用PC端通讯软件升级仪器的功能;
锂电池,低功耗,连续十小时工作。
操作过程可设置蜂鸣器提示音;
轻小便捷,易于操作。
以上是超声波探伤仪的功能特点。

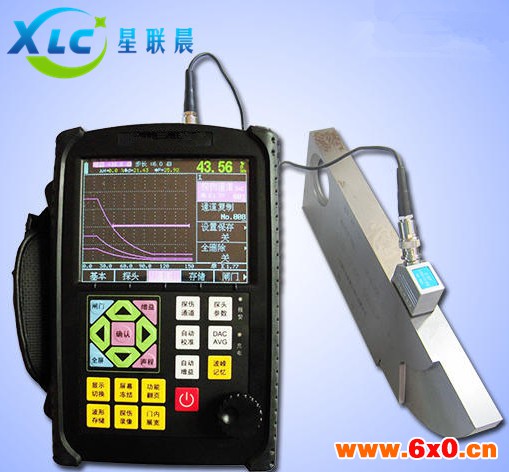

产品概述:
一键式校准声波探伤仪能够快速便捷、无损伤地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
性能特点:
测量显示方式:A型显示方式、B型显示方式;
具有线性抑制功能,大抑制为屏高的80%;
可以在直探头、斜探头、双探头及透射三种探伤工作方式之间任意切换;
具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度,并可以分别设置进波报警与失波报警
具有500个立探伤通道,每个通道单独设置一组探伤参数、DAC曲线。
具有角度和K值两种输入方式;
DAC曲线自动生成,多可记录30个点,三条附加可调偏置曲线及表面补偿功能;
DAC分段制作,6dB DAC功能;
AVG曲线自动生成,可定制三种类型缺陷;
探头自动校准功能;
具有自动休眠功能;
具有存储功能,可以存储1000幅A扫图形、参数及DAC曲线;
具有存储图形的回放功能,将已存储的A扫图形从存储区取出并显示在屏幕上;
具有删除功能,将指定的内容(以存储组号表示)从存储区删除;
支持英语和中文两种语言;
两种测量单位:mm / inch;
具有实时时钟功能;
具有峰值记忆功能;
B扫描功能;
探伤过程无限时录像功能;
具有波形和探伤参数的冻结和解冻功能;
具有系统参数的加锁/解锁功能;
具有声程测量、回波次数分析功能;
具有实时的电源状态指示功能;
支持USB通讯接口;
能够跟PC机通讯,可以将测量数据和系统设置参数上传给PC机,以便进行进一步处理(如生成探伤报告、打印等);
可利用PC端通讯软件升级仪器的功能;
电池,低功耗,连续12小时工作。
操作过程可设置蜂鸣器提示音;
轻小便捷,易于操作。
一键式校准 声波探伤仪重要辅助功能:
角度和K值两种输入方式
回波次数分析
电源状态指示
闸门声光报警
DAC声光报警
屏幕的冻结和解冻
时钟显示
休眠和屏保
技术参数:



扫描范围:

0~10000mm钢纵波

工作频率:

0.4mhz~20mhz

垂直线性误差

≤3%

水平线性误差

≤0.1%

增益

120db

灵敏度余量

>62db(深200mmφ2平底孔)

分辨力

>40db(5n20)

动态范围

≥32db

噪声电平:

<8%

硬采样频率

320mhz

重复发射频率

100~1000hz

声速范围

100~15000(m/s)

工作方式

单晶探伤、双晶探伤、穿透探伤

数字抑制

(0~80)%,不影响线性与增益

工作时间

连续工作10小时以上(锂电池)

环境温度

(-20~70)℃(参考值)

相对湿度

(20~95)% rh

外型尺寸

238×155×46(mm)

重量

1.0kg
