TM-1A-180R NASON温度开关检测使用方法
NASON温度开关 NASON授权代理 NASON温度传感器 NASON办事处
追逐猎物仅仅靠猛跑是不够的，
尤其在对付大群猎物的时候，
必要的准备和步骤是获得成功的基础。
而谋划是实现这一切的一保障。
要想能做大事，
就必须要能屈能伸，
只要能达到终目的。
过程可以有很多选择。
只看看猎物永远不会填饱肚子，
天上只会下冷雨，
掉馅饼这种事情永远不会出现，
只想获得猎物，
一的方法就是靠自己的努力。
检测及使用
温度开关也叫热继电器。它的外形如图1 所示。
两种温度开关外形图
温度开关在低温时处于导通状态，当温度升到温度开关的动作温度时，温度开关断开；当温度降到动作温度以下时温度开关又导通。测试温度开关的好坏，可用万用表电阻档，把万用表的两根表笔分别接温度开关的两个引脚，在常温下万用表显示阻值基本为0，然后用烧热的电烙铁（20 W 以上的烙铁即可以）给温度开关的金属外壳加热大约2～3 min 后（达到了温度开关的动作温度）温度开关响一声，同时万用表的显示阻值应为无穷大。拿开电烙铁，待温度开关的温度下降后，又可听到响一声，同时万用表显示的阻值又为零。能有这样变化的温度开关就是好的。如果用万用表电阻档测温度开关的两根引出线不通；或者测量时通，而给温度开关加热很长时间，温度开关也不断，这样的温度开关就是坏的。使用温度开关应选择动作温度与电热器“维持”温度相同的，如电开水壶就可选择动作温度为100℃的温度开关。另外，温度开关所标注的额定电压和电流应略大于电热器工作时的电压和电流。安装温度开关要尽量靠近电热器需要达到的“维持”温度的机件地方
选型
1 ：额定工作电压（V）；
2： 额定工作电流（A）；
3： 开机电流（A）；
4： 堵转电流（A）；
5： a:安装方式：内埋式，外置式；
b:浸漆方式：滴漆，沉浸漆，真空浸漆，不浸漆；
6： 对电流敏感的温度开关：17AME系列，TP1系列对温度敏感的温度开关：S01系列，突跳式温度开关
17AM系列温度开关
17AM系列温度开关
太阳能温控开关。
KSD301温控器注意事项：
⑴ 接地方式：通过温控器金属外盖与设备接地金属部件相连。
⑵ 采用接触感温式安装时，应使金属盖面贴紧被控器具的安装面，为确保感温效果，应在 感温表面涂上导热硅脂或其它性能类似的导热介质。
⑶ 安装时不可把盖面顶部压塌、松动或变形，以免影响性能。
⑷ 不能让液体渗入控温器内部，不得使外壳出现裂纹，不得随意改变外接端子的形状。
⑸ 产品在不大于电流的电路中使用，应选择铜芯截面为0. 5-1㎜2导线连接；不大于10A 电流的电路中使用，应选择铜芯截面为0.75-1.5㎜2导线连接。
⑹ 产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。
⑺ 使用过程不能折弯接线端子，否则将影响电气连接的可靠性。
注意事项
1、采用接触感温式安装时，应使产品贴紧被控器具的安装面。
2、安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。
3、金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。
4、产品在不大于电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。
5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。
NASON 热敏电阻体积非常小，对温度变化的响应也快。但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。
热敏电阻在两条线上测量的是温度， 有较好的精度，但它比热偶贵， 可测温度范围也小于热偶。一种常用热敏电阻在25℃时的阻值为5kΩ，每1℃的温度改变造成200Ω的电阻变化。注意10Ω的引线电阻仅造成可忽略的 0.05℃误差。它非常适合需要进行快速和灵敏温度测量的电流控制应用。尺寸小对于有空间要求的应用是有利的，但必须注意防止自热误差。
热敏电阻还有其自身的测量技巧。热敏电阻体积小是优点，它能很快稳定，不会造成热负载。不过也因此很不结实，大电流会造成自热。由于热敏电阻是一种电阻性器件，任何电流源都会在其上因功率而造成发热。功率等于电流平方与电阻的积。因此要使用小的电流源。如果热敏电阻暴露在高热中，将导致性的损坏。
通过对两种温度仪表的介绍，希望对大家工作学习有所帮助。
设定点范围40°- 300°F（4°-149°C）
设定点公差±5°F（2.8°C）
高工作温度100°F以上设定点（325°F max）
差分8～16°F
电流额定值5 A @ 250 VAC 5 A @ 30 VDC（电阻）
媒体连接标准：黄铜（可选：303 SS，316 SS）
SPST-NO、SPST-NC或SPDT电路
电气连接见下面的图表选项
大外部压力500磅/英寸
单位重量19磅
安装扭矩15英尺磅
小于3/8“NPT男性= 5 - 10英尺磅
Operating Specifications
Set Point Range 40° — 300°F (4° — 149°C)
Set Point Tolerance ±5°F (2.8°C)
Maximum Operating Temperature 100°F above set point (325°F max)
Differential 8 — 16°F
Current Rating 5 A @ 250 VAC 5 A @ 30 VDC (Resistive)
Media Connection Standard: Brass (Optional: 303 SS, 316 SS)
Circuit Form SPST-NO, SPST-NC or SPDT
Electrical Connection See Order Chart Below for Options
Maximum External Pressure 500 PSI
Unit Weight .19 lbs
Installation Torque 15 ft lbs
Smaller than 3/8" NPT Male = 5 — 10 ft lbs
经过60多年的发展，Nason现已成为节能电气，液压和气动元件的lin导者。Nason生产各种温度，真空和压力开关，适用于各种应用 - 每种应用在出厂前都经过单独测试。我们严格的质量控制流程确保了每位客户的大可靠性。

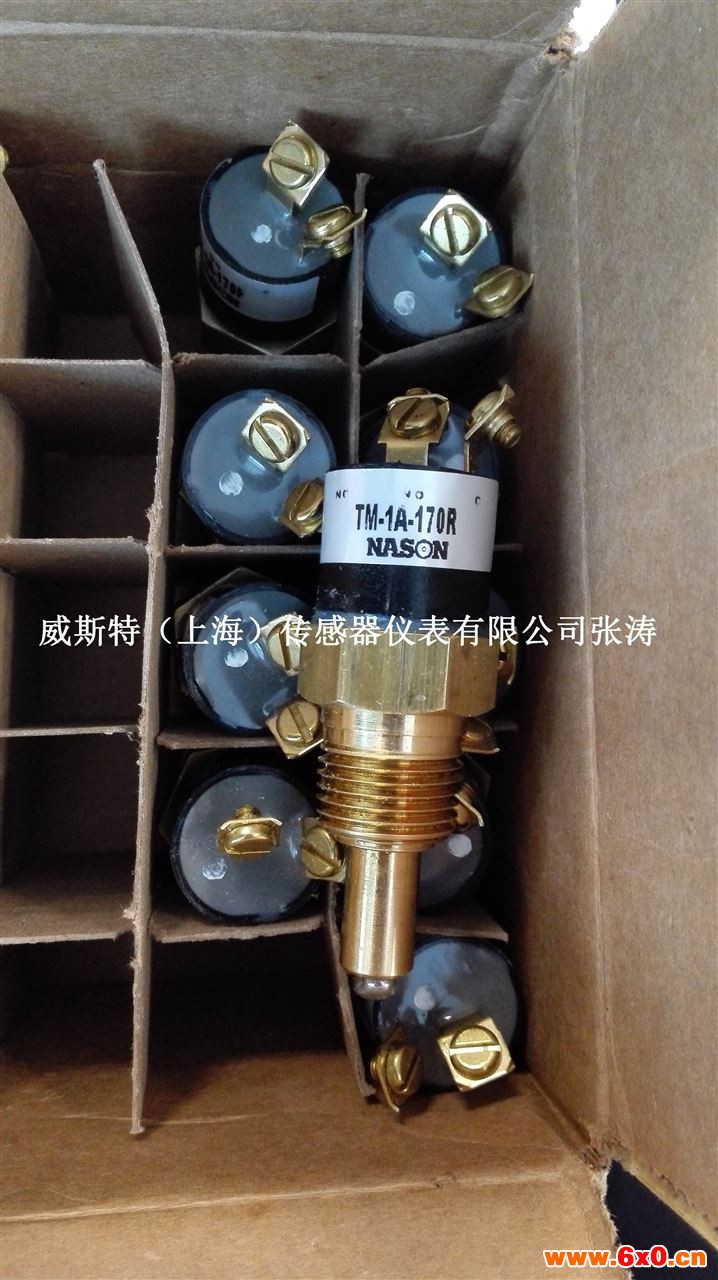

Nason弹性体隔膜可移动的.040英寸，确保在所有操作条件下都能实现准确，瞬时的接触。虽然腈是一般用途的选，但我们也可根据您的需要提供乙烯，丙烯，碳氟化合物，氟硅氧烷和氯丁橡胶。Nason测试其100％的开关是否准确。美国NASON温度传感器TM-1A-170R到货
特征
1.波纹管机制来感应温度
2.质的快动开关
3.预设
4.击和抗振动
5.多种配置
6.MA 4,13
Nason在大多数操作条件下，Nason开关的使用寿命超过一百万次。智能设计，高质量的组件和精心的组装使得开关轻松超越竞争对手。提供NPT，BSP，SAE，JIS，DIN，MS等介质连接以及20多种电气连接，适用于任何应用
挑选方法
如果要进行可靠的温度测量，首先就需要选择正确的温度仪表，也就是温度传感器。其中热电偶、热敏电阻、铂电阻(RTD)和温度IC都是测试中常用的温度传感器。
NASON TM-1A-170R

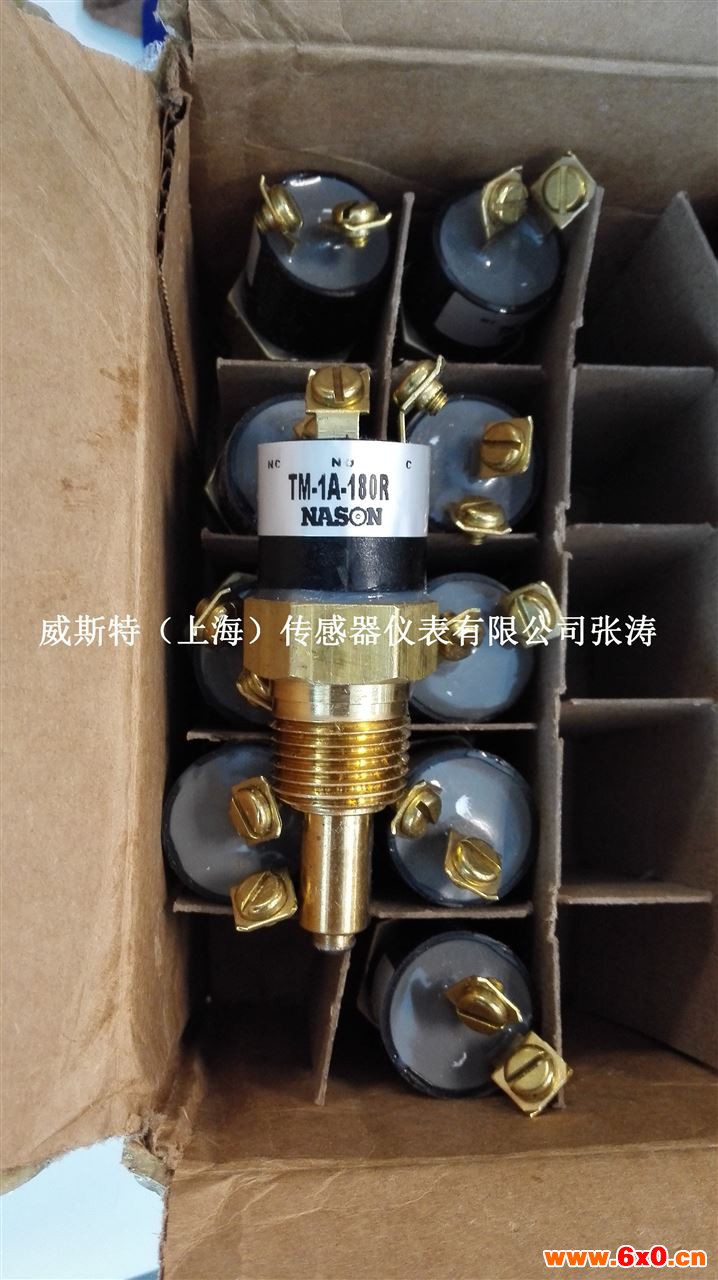

NASON TM-1A-180R
NASON SM-1A-8F/QC
NASON 045641 265F NC
NASON VM-1B-4R/HRVTAU59
NASON SM-1C-58F/HH
NASON CJ-2C2-10G/WLEP
NASON CM-28A-22R/WL
NASON SM-2C-20F/QCATBT403
NASON XM-11C-0-986F/HH
NASON CJ-2C-16GM/WL115
NASON XM-11C-986F/HH
NASON HT-1B-265R/E112
NASON VP-48C-22R/6WLAQ2
NASON SM-2C-20F/qcatbt403
NASON VM-1B-4R/hrvtau59
NASON SP-19A-5F/ESAU
NASON MM-60A-64R/8WLNE
NASON CJ-2C-16G/W115
NASON XM-6C-2500R/HH332
NASON CD-1C2-25J/HF
NASON CD-1C4-250J/HF
NASON SM-2C-5F/QCAU
NASON SP-2A-60R-GG163
NASON LH-02202
NASON XM-6A-550R/MP
NASON VP-48C-22R/6WLAQ2
NASON TM-2C-240R/WLAU
NASON SP-19A-10F/ESAU
NASON SM-2A-3R/W1374
NASON XP-19A-50F/ESAU
以下是对热电偶和热敏电阻两种温度仪表的特点介绍。
1、热电偶
热电偶是温度测量中常用的温度传感器。其主要好处是宽温度范围和适应各种大气环境，
温度传感器
而且结实、价低，无需供电，也是宜的。热电偶由在一端连接的两条不同金属线(金属A和金属B)构成，当热电偶一端受热时，热电偶电路中就有电势差。可用测量的电势差来计算温度。
不过，电压和温度间是非线性关系，温度由于电压和温度是非线性关系，因此需要为参考温度(Tref)作第二次测量，并利用测试设备软件或硬件在仪器内部处理电压-温度变换，以终获得热偶温度(Tx)。Agilent34970A和34980A数据采集器均有内置的测量了运算能力。
简而言之，热电偶是简单和通用的温度传感器，但热电偶并不适合高精度的的测量和应用。
2、热敏电阻
热敏电阻是用半导体材料， 大多为负温度系数，即阻值随温度增加而降低。
NASON 温度传感器
温度变化会造成大的阻值改变，因此它是灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。制造商给不出标准化的热敏电阻曲线。
