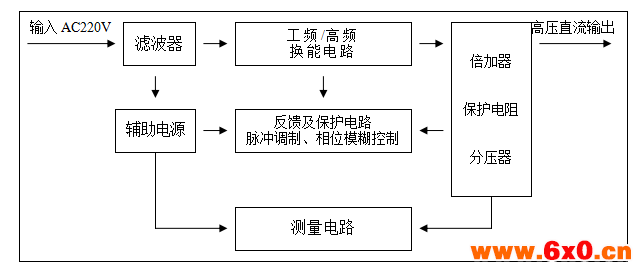

胜绪电气提供直流高压发生器电气原理图

胜绪电气提供直流高压发生器电气原理图：

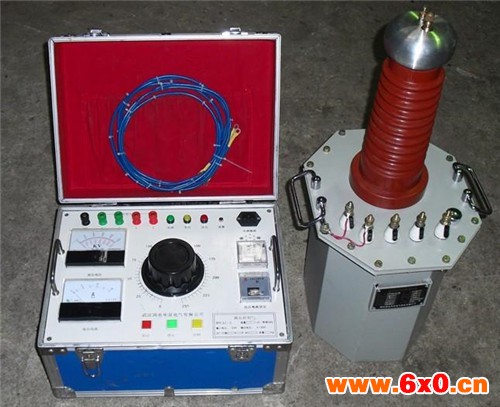

● 控制箱上的显示灯、开关、旋钮等都已标注清晰，看此操作说明时，请参照控制箱的面板上元器件名称使用。

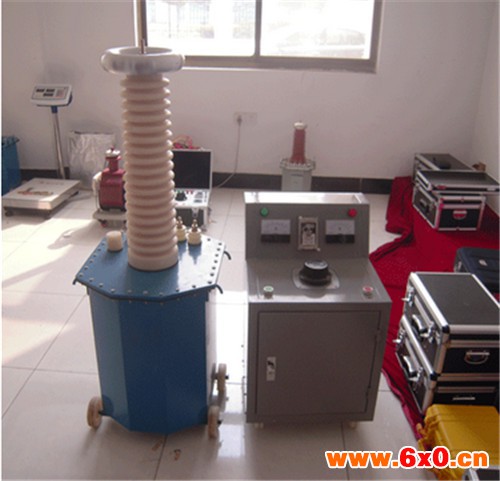

● 高压塔底盘侧面有七芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。

● 随附有高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请将上盖镙丝打开，换好后请扣好盖用镙丝拧紧。扁园表换电池时打开后盖。

1、将控制箱面板上的接地端子与高压塔的接地接线柱，用接地线连接在一起，并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查接地线，以确保各部位接地良好。

用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。（可用电缆任一端连接控制箱或高压塔）

接好电源线，电源为单相交流220V，工频50Hz。

2、打开电源开关，此时电源开关灯（绿灯）和面板表亮。胜绪电气提供直流高压发生器则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压kV值，电流表则显示试品上流过的电流和所有泄漏电流的之和，但不包括内置高压分压器的电流。电流以微安单位uA值。

    如果打开电源开关，高压显示灯（绿灯）不亮，且故障显示中“回零”灯（红灯）亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至“零位”上，并将微调电压旋钮回到零位上，此时“回零“灯熄灭，再顺时针调节，即可升压。

3、若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至大值。否则，当输出电压超过额定输出电压时，即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，“过压”指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，当升压超过预定电压时即自动切断高压。

4、当发生过压、过流等故障时，高压自动切断，高压显示灯（绿灯）熄灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回到零位上，微调旋钮同样回到零位上，再关掉电源开关，然后，再打开电源开关，才能切除保护重新升压。

● 正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，后，关掉电源开关。
