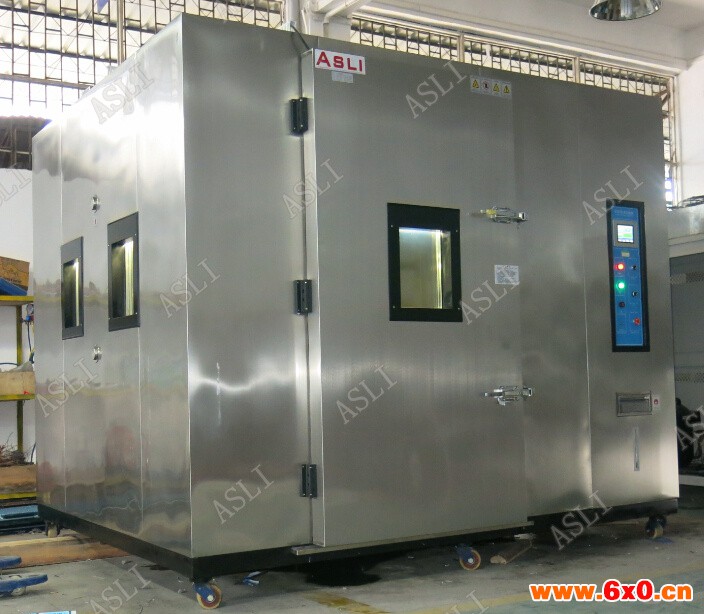

卧式恒温恒湿试验箱六大框架结构及操作原理

　　1.制冷

　　制冷系统是卧式恒温恒湿试验箱的关键部分之一。一般来说，制冷方式都是机械制冷以及辅助液氮制冷，机械制冷采用蒸汽压缩式制冷，它们主要由压缩机，冷凝器，节流机构和蒸发器组成。如果我们试验的温度低温要达到-55℃，单级制冷难以满足要求，因此艾思荔仪器恒温恒湿箱的制冷方式一般采用复叠式制冷。

　　2.加热

　　试验箱的加热系统相对制冷系统而言，是比较简单。它主要有大功率电阻丝组成，由于试验箱要求的升温速率较大，因此试验箱的加热系统功率都比较大，而且在试验箱的底板也设有加热器。

　　3.控制

　　控制系统是综合试验箱的核心，它决定了试验箱的升温速率，精度等重要指标。现在试验箱的控制器大都采用PID控制。

　　4.湿度

　　卧式恒温恒湿试验箱温度系统分为加湿和除湿两个子系统。加湿方式一般采用蒸汽加湿法，即将低压蒸汽直接注入试验空间加湿。这种加湿方法加湿能力，速度快，加湿控制灵敏，尤其在降温时容易实现强制加湿。

　　除湿方式有两种：机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下，使大于饱和含湿量的水汽凝结析出，这样就降低了湿度。

　　5.传感器

　　传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种：干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高，现在的恒温恒湿箱正逐步的以固态传感器代替干湿球来进行湿度的测量。

　　6.送风循环

　　空气循环系统正常情况下由离心式风扇和驱动其运转的电机构成。它提供了试验箱内空气的循环。
