恶臭气体检测仪(电子鼻)采购人员必看知识点第二版(V2.0)
一、背景介绍
在环境监测工作中,有一项监测指标越来越被广泛重视,这就是臭气浓度。首先了解一下恶臭污染物,是指一切刺激嗅觉器官引起人们不愉快及损坏生活环境的气体物质,而臭气浓度是根据嗅觉器官试验法对臭气气味的大小予以数量化表示的指标,用无臭的清洁空气对臭气样品连续稀释至嗅辨员阈值时的稀释倍数。因为嗅觉器官能够感觉到的味道是zui直观的表现,所以在环境监测现场监测工作中,臭气浓度的监测工作越来越多。
二、别名
电子鼻、恶臭检测仪、恶臭浓度仪、恶臭分析仪、恶臭气体检测仪、恶臭气体监测仪、恶臭污染检测、恶臭指数仪、恶臭工作站、恶臭空气污染物检测站、辨嗅仪、异味指数仪、异味分析仪等。为方便采购人员,特地为方便采购人员,编制本手册。
三、适用范围
■大规模工业区域,基础环境设施:污水处理站、垃圾处理厂、垃圾转运站、家禽饲养场、泵站、市政、卷烟厂、香精厂、粪便处理、肉类加工厂、屠宰场等领域产生的各类恶臭、异味气体等。医院、餐饮、宾馆、娱乐场所、等公共场所、实验室等产生的甲醛、苯、氨等有毒气体及微生物、悬浮颗粒物等。染料厂、金属铸造厂、橡胶厂、制药厂、食品加工厂、肉类加工厂、农药厂、屠宰厂、家禽养殖厂、造纸厂、印刷厂、塑料厂、石油厂、牛皮纸厂、合成树脂厂、中西药厂、牛皮纸浆厂、油漆厂、塑料再生厂、电路板厂、化工厂、印刷厂、煤气厂、化肥厂、铸造厂、炼油厂、饲料厂、钢铁厂、合成洗涤剂厂、肥皂厂、喷涂溶剂等等有毒有害污染物气体的脱臭净化处理。
■调查恶臭信访地区的恶臭污染源
■调查工厂内产生恶臭的原因并构建作业现场的管理体系
■可预测与气象监测相关的恶臭扩散
■通过对烟囱的监测降低气体排放
四、恶臭气体的来源
硫化氢:
牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工。
硫醇类:
牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶。
硫醚类:
牛皮纸浆、炼油、农药、垃圾处理、生活污水下水道 。
氨:
氮肥、硝酸、炼焦、粪便处理、肉类加工。
胺类:
水产加工,畜产加工、皮革、骨胶。
吲哚类:
粪便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜。
硝基:
燃料、药品 。
烃类:
炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷 。
醛类:
炼油、石油化工、医药、内燃机排气、垃圾处理、铸造。
五、恶臭气体的危害
根据GB 14554-1993 恶臭污染物排放标准,恶臭污染物控制指标有氨、三甲胺、硫化氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯和臭气浓度。以上九种恶臭污染物控制指标的危害如下:
氨: 短期内吸入大量氨气后可出现流泪、咽痛、声音嘶哑、咳嗽、痰可带血丝、胸闷、呼吸困难,可伴有头晕、头痛、恶心、呕吐、乏力等,可出现紫绀、眼结膜及咽部充血及水肿、呼吸率快、肺部罗音等。严重者可发生肺水肿、急性呼吸窘迫综合征,喉水肿痉挛或支气管粘膜坏死脱落致窒息,还可并发气胸、纵膈气肿。X线检查呈支气管炎、支气管周围炎、肺炎或肺水肿表现。血气分析示动脉血氧分压降低。吸入极高浓度可迅速死亡。对粘膜和皮肤有碱性刺激及腐蚀作用,可造成组织溶解性坏死。高浓度时可引起反射性呼吸停止和心脏停搏。眼接触液氨或高浓度氨气可引起灼伤,严重者可发生角膜穿孔。人接触553mg/m3的氨气可发生强烈的刺激症状,可耐受1.25分钟; 3500~7000mg/m3浓度下可立即死亡。
三甲胺: 有氨味或咸的鱼腥味。遇明火易燃。遇明火或火花爆炸。对皮肤、粘膜有明显的刺激作用。接触三甲胺气体后可有眼、鼻、咽喉与呼吸道刺激症状。
硫化氢: 硫化氢是一种神经毒剂,亦为窒息性和刺激性气体。其毒作用的主要靶器是中枢神经系统和呼吸系统,亦可伴有心脏等多器官损害,对毒作用zui敏感的组织是脑和粘膜接触部位。人吸入70~150 mg/m3,历1~2小时,出现呼吸道及眼刺激症状,吸2~5分钟后嗅觉疲劳,不再闻到臭气。吸入300 mg/m3,历1小时,6~8分钟出现眼急性刺激症状,稍长时间接触引起肺水肿。吸入760 mg/m3,历15~60分钟,发生肺水肿、支气管炎及肺炎,头痛、头昏、步态不稳、恶心、呕吐。吸入1000 mg/m3,历数秒钟,很快出现急性中毒,呼吸加快后呼吸麻痹而死亡。
甲硫醇: 有腐烂卷心菜味。遇热、火花或明火易燃烧并引起爆炸。液体或蒸气对皮肤、眼和呼吸道有刺激作用,对中枢神经系统有麻醉作用。高浓度时可引起肺水肿和脑水肿,甚至可引起呼吸麻痹。轻症者可出现眼和上呼吸道刺激症状,并有头痛、头晕、步态不稳,也可有恶心、呕吐等。重症者可出现肺水肿和脑水肿,有大量泡沫痰、呼吸困难、肌无力、昏迷、抽搐等表现。高浓度时可迅速引起呼吸停止。
曾有急性中毒病例除神经或呼吸系统症状外,还出现肝或肾损害的报道。
甲硫醚: 遇明火易燃烧,遇酸发生有毒气体,遇水发生有毒易燃气体。对中枢神经系统有麻醉作用,对粘膜有刺激作用。对眼稍有刺激作用。吸入或皮肤接触有低毒。过量接触可引起眼及呼吸道刺激症状,重症者可出现昏迷及肺水肿。尚可继发心肌损害。
二甲二硫: 属低毒类。遇热或接触酸或酸雾能分解产生有毒硫氧化物气体。误服或吸入本品可引起中毒。接触后可引起头痛、恶心和呕吐。
二硫化碳: 无论对人或对动物, 二硫化碳选择性地损害中枢及周围神经,特别是脑干和小脑,由于急性血管痉挛,致使延脑内重要生命结构丧失功能或发生障碍。其代谢产物可与微量金属离子形成络合物,使多种酶系统或辅酶受到影响,以致破坏细胞的正常代谢。空气中CS2浓度达6000~10000mg/m3时,半小时后即出现严重的中毒症状,出现躁狂症样兴奋激动,以致昏迷。浓度为1000mg/m3时,经数小时可引起严重的神经病、视力障碍与精神症状。高浓度环境下短时间内吸入大量二硫化碳蒸气。轻度中毒者可有头痛、头晕、恶心、呕吐、酒醉样感、步态不稳,也可出现朦胧状态,可伴有眼、鼻刺激症状。重度中毒时出现意识混浊、谵妄、精神运动性兴奋、抽搐、昏迷;脑水肿严重者可出现颅内压增高的表现,瞳孔缩小及对光反应减弱或消失、病理反射阳性,可发生中枢性呼吸衰竭;少数患者可发展为植物状态。皮肤接触后局部可发生红斑,甚至大疱。
苯乙烯: 可引起轻微的眼刺激。当接触较高浓度时,可很快引起粘膜刺激症状。患者先有眼部刺痛、流泪、结膜充血,并出现流涕、喷嚏、咽痛及咳嗽等,继之有头晕、头痛、全身疲乏。并可出现恶心、呕吐、食欲减退等消化道症状。严重者眩晕、步态蹒跚。持续或反复接触会引起严重的皮肤刺激,甚至灼伤。反复接触还引起皮肤干燥或皲裂。
臭气浓度:当环境中的难闻气味达到一定程度时,就会给人造成不愉快感,甚至使人产生食欲减退、恶心、头痛、呕吐、嗅觉失调、情绪不稳定、失眠、哮喘等影响。
六、恶臭检测仪的原理
恶臭气体检测仪(电子鼻)的工作原理是建立在模拟人的嗅觉形成过程基础上的。人的嗅觉系统由嗅觉细胞、嗅觉神经网络和大脑组成。嗅感是挥发性物质释放出气体进入鼻腔,被嗅觉小胞中的嗅细胞吸附到表面上,呈负电性的嗅细胞表面的部分电荷发生改变,产生电流,使神经末梢接受刺激而兴奋,zui后,兴奋信号传到大脑的嗅区皮层产生嗅感。
恶臭气体检测仪(电子鼻)主要由仪器壳体箱、集成线路、控制器、显示屏、传感器、流量计、气泵过滤器、空气采样器等部件组成。
七、恶臭检测仪的分类
■从原理上划分分为:三点比较式臭袋法、传感器法、激光法等。

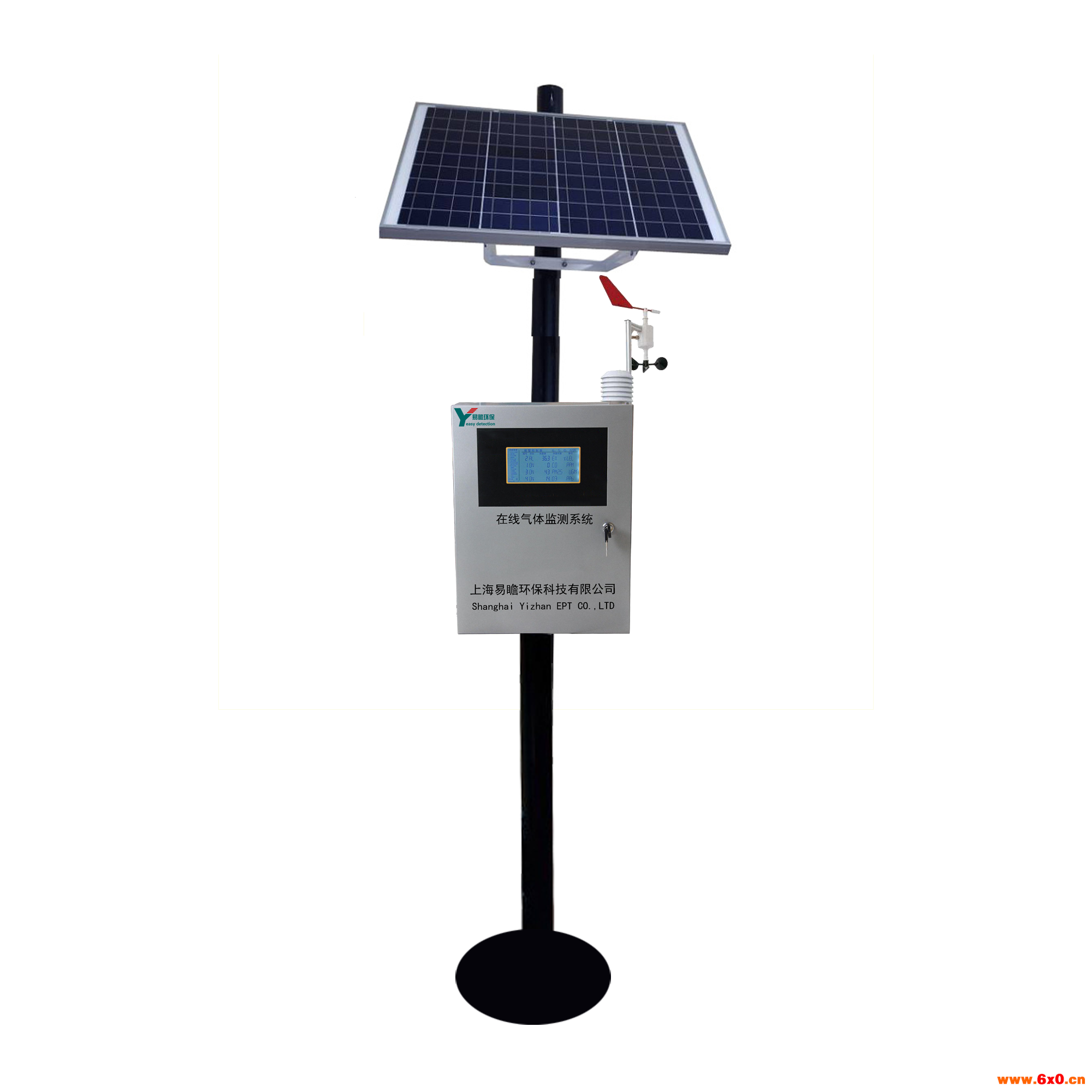

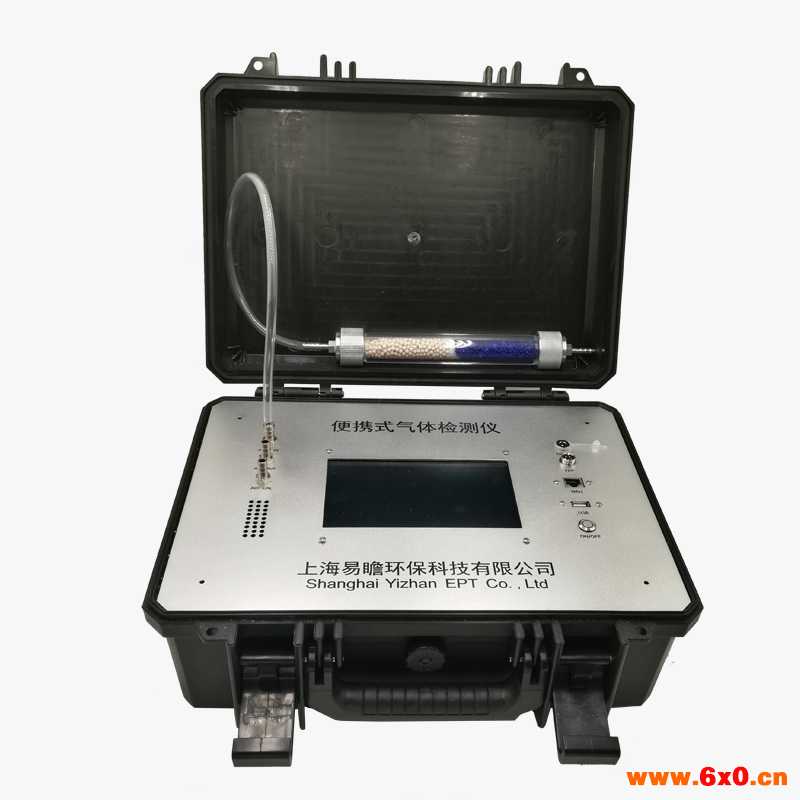

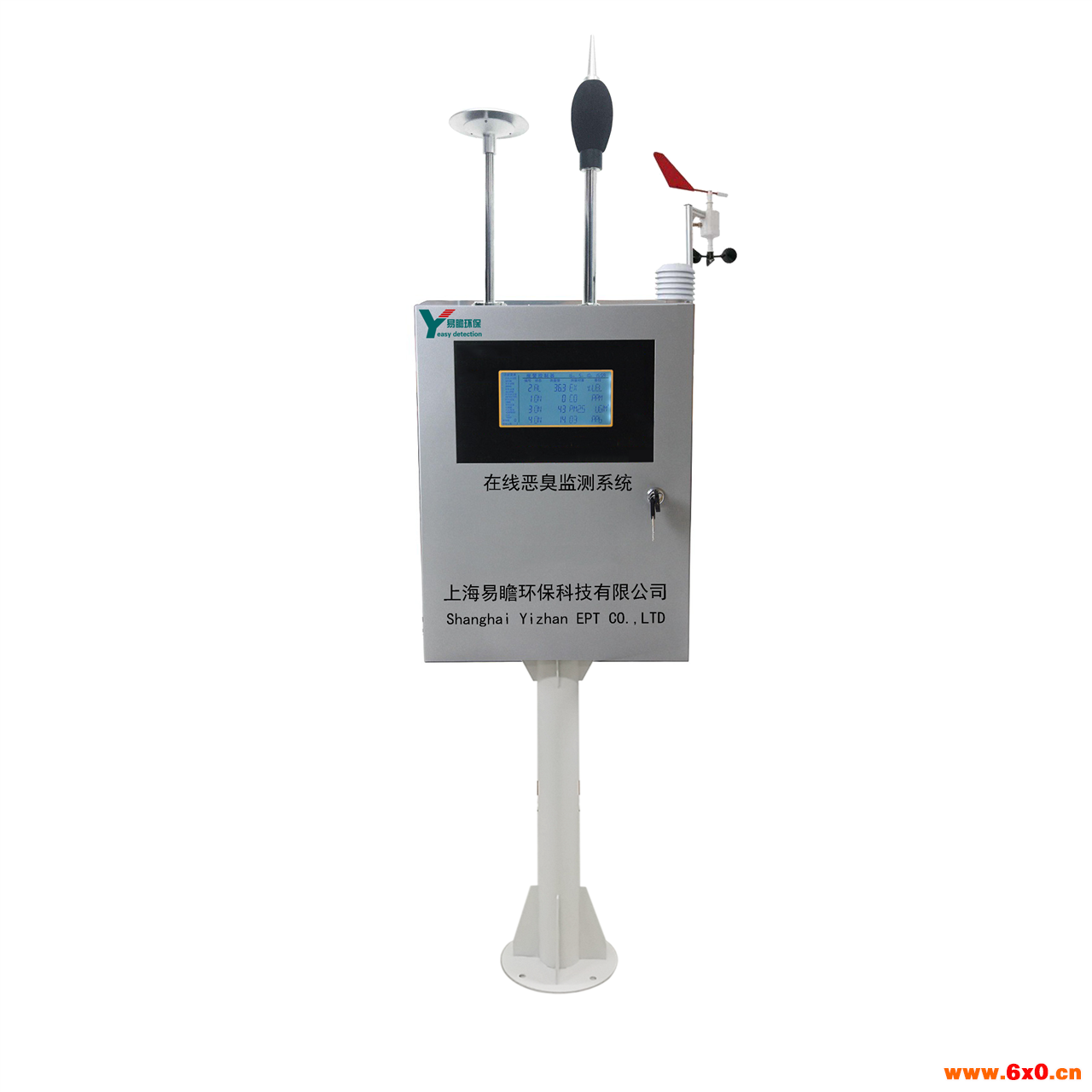

■从形式上分为,便携式和在线式;
■从功能上分为:单参数和多参数
■从来源上分为:国产式和进口式。
■从功能上分为:化工园区、污水站、化肥厂、造纸厂、食品厂、居民小区、石油炼化、发电厂等用途的恶臭检测仪。
■从供电方式上分为:市政供电交流电220V;太阳能供电。
八、恶臭检测仪的选择
■确定用途:是在线监测还是便携式检测?
■确定预算范围:20万以上,10-20万,5-10万,5万以下。
■选择质量:是否进口传感器,是否有完善的预处理装置
■选择功能:是否可以定制参数,是否有气象功能?
■服务选择:是否有完善的售后服务,是否需要安装、调试和培训服务?
■确定品牌:是否有丰富的案例?国产还是进口?能否提供完整的技术方案?
九、布点方法
◎有组织排放源采样位置与采样点位
- 采样位置应设在恶臭污染物进入大气的排放管道,采样位置尽可能设在管道气流平稳处,避开涡流区,同时保证测试人员能安全操作。对于用真空瓶采集臭气浓度样品时,应选择在管道压力为正压或常压的位置上。
b、 采样点应取排放管道中心点作为采样点。当生产设备安装了净化设施,采样点应设置在净化设施后的排气筒上,需要检测净化设施的去除率时,还应在净化设施前设置监测点。
◎厂界监控点
- 根据GB15554/93标准,厂界的监测采样点,设置在工厂厂界下风向侧,或有臭气方位的边界线上,可选择2~4个采样点。如当受条件限制,无法按上述要求布设监测采样点时,也可将监测采样点设于工厂厂界内侧靠近厂界的位置。详见国家环境保护总局<环函[2004]83号> 《关于恶臭污染物无组织排放监测问题的复函》
- 无组织排放源紧靠单位周界时的监控点设置:应选择风向朝向排放源相近的厂界设立采样点。
c、 当两个具有恶臭污染源的单位相比邻时,应选择被测单位处于第二单位上风向时进行臭气浓度监测;当多个单位比邻时,应在上风向厂界布设监测点,同时对被测单位进行特征恶臭污染物的监测。
d、 对于水域恶臭污染源,若被污染水域靠近岸边,选择被测岸边为水域下风向时监测,布点方法以岸边为界同厂界监控点。
十、相关标准
◎GB 14554-93恶臭污染物排放标准
◎GB 3095大气环境质量标准
◎GB 12348工业企业厂界噪声标准
◎GB/T 14675空气质量恶臭的测定三点比较式臭袋法GB/T
◎14676空气质量三甲胺的测定气相色谱法
◎GB/T 14677空气质量甲苯二甲苯苯乙烯的测定气相色谱法
◎GB/T 14680空气质量二硫化碳的测定二乙胺分光光度法
◎GB 16889 生活垃圾填埋场污染控制标准
◎DB 11/501 大气污染物综合排放标准
◎DB 11/T270 生活垃圾卫生填埋场运行管理规范
◎CJJ 17 生活垃圾卫生填埋技术规范
◎CJJ 93 城市生活垃圾卫生填埋场运行维护技术规程
◎CJJ 112 生活垃圾卫生填埋场封场技术规程
◎CJJ 133 生活垃圾填埋场填埋气体收集处理及利用工程技术规范
◎GB 50337 城市环境卫生设施规划规范
◎GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法
◎HJ/T 55 大气污染物无组织排放监测技术导则
◎HJ/T 1 气体参数测量和采样的固定位装置
◎GB/T 14675-93 空气质量 恶臭的测定 三点式比较臭袋法
◎GB/T 14678-93 空气质量 硫化氢、甲硫醇、甲硫醚和二甲二硫的测定 气相色谱法
◎HJ 534-2009 环境空气 氨的测定 次氯酸钠-水杨酸分光光度法
◎污染源自动监控管理办法,国家环境保护总局令第28号,2005
十一、参数定制
大类 | 参数定制 | |
气象参数 | 温度、湿度、风速、风向、风压、总辐射量 | |
气体参数 | 氮氧化物 | NO、NO2、NOx |
碳氧化物 | CO、CO2 | |
含硫气体 | SO2、H2S、CS2、CH4S、C2H6S、C2H6S2 | |
卤素气体 | CL2、F2、I2、HCL、HF、CLO2 | |
其他无机 | O3、HCN、PH3、AsH3、NH3、N2H4、SiCL4、SiH2Cl2、GenH2n+2 | |
有机气体 | CH2O、C3H7NO、ETO、苯系物、非甲烷总烃、VOCs、丙烯晴、甲烷、乙烷、甲酮、天然气、(CH3)3N、CH3SH、(CH3)2S2、C8H8、四氢噻吩等、C8H8、C3H9N | |
颗粒物参数 | PM2.5、PM10、TSP | |
恶臭浓度 | OU(无量纲) |
