高低温湿热试验箱制冷系统压力、温度、制冷量、功耗的估算与关系

来源:网络  作者:网络转载   2019-10-10 阅读:204

1冷凝压力冷凝温度

冷凝温度是指冷凝器内制冷剂蒸汽在一定压力下凝结时的饱和温度。 冷凝温度不等于冷却介质的温度,两者之间也存在着传热温差。

冷凝压力就是制冷剂在冷凝器内有气体冷凝成液体的压力,由于制冷系统中冷凝器内部的压力无法测量,而实际上,制冷剂在排气管以及冷凝器内的压力降其实很小,所以不管设计调试还是检修当中,一般认为排气压力近似等于冷凝压力。

2冷凝温度与冷凝压力的关系

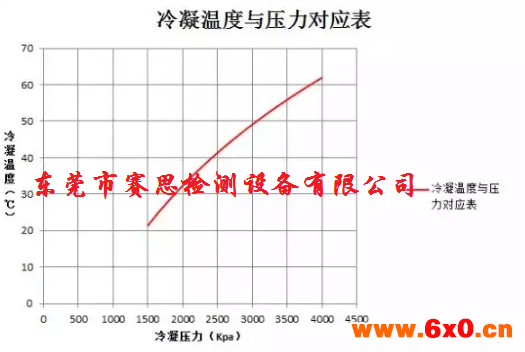

我们简单看看R22制冷剂冷凝压力与冷凝温度的关系曲线:

从图上很简单的就能看出,冷凝温度与冷凝压力是成正比变化的,冷凝压力与冷凝温度两者是对应的;冷凝压力(高压)越低,冷凝温度也就越低;冷凝压力(高压)越高,冷凝温度也就越高。

知道冷凝压力,我们就能查表得出冷凝温度的数值,小伙伴们可以直接在公众号里面回复相关的制冷剂,就可以获得制冷剂的温度压力对照表了。


3冷凝与蒸发温度的估算

在制冷设备调试的时候,我们经常要知道冷凝温度,进一步推算出冷凝压力(高压或者排气压力),然后根据实际的压力,就能判断制冷系统是否有问题。

经验估值参考:冷凝温度=环境温度/水温 +(10~20℃);

例1:夏天的空调室外环境温度35度左右,我们就可以估算此时的冷凝温度:冷凝温度=35+(10~20℃)=50℃。根据温度压力对照表,很容易就查出此时的冷凝压力为30bar(R410A制冷剂)左右;

例2:冷水机组,已知冷却塔的出水温度为25度,那么此时制冷系统的冷凝温度:冷凝温度= 25+(10~20)=40℃。根据温度压力对照表,很容易就查出此时的冷凝压力为14.2bar(R22制冷剂);

环境温度高时,减去高值(20或15);环境温度低时,减去低值(10℃);


4冷凝温度与功率的关系

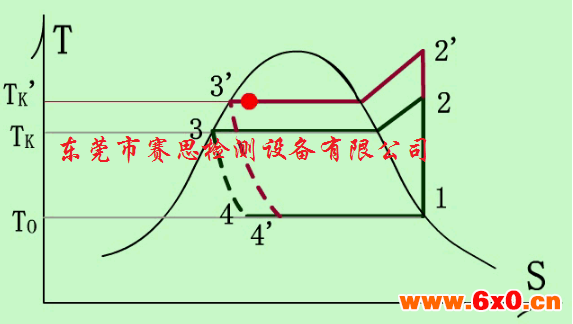

从T-S图中很明显的看出,如果制冷系统的冷凝温度提高了,消耗的功率增加了。

原因很简单的,冷凝温度提高了,在蒸发温度不变的情况下,压缩机的压比增大了,而压缩机的功率是和压比成正比关系的,即压比增大,压缩机的功率也增大。

可以如下简单理解:压缩机把5公斤的冷媒压缩到15公斤所用的功率;肯定比压缩机把5公斤的冷媒压缩到25公斤所用的功率大。


5冷凝温度与制冷量的关系

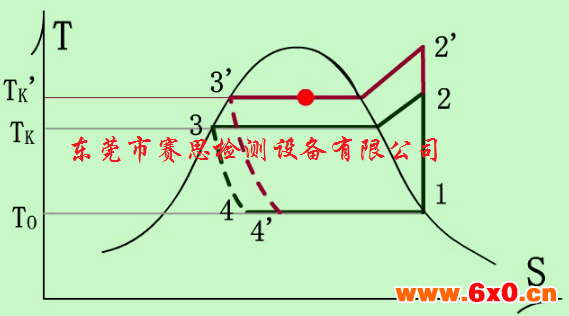

从动画中的T-S图中很容易看出,冷凝温度升高了,系统的制冷量也会降低;

这里东莞市赛思检测设备有限公司给大家解释下原因,由于冷凝温度的提高,导致制冷剂的单位制冷量会下降,在同等制冷剂质量流量下,系统的制冷量就降低了;

6热负荷与冷凝压力的关系

这个简答来说就是冷凝侧的负荷与冷凝压力的关系。

在一恒定的工况条件下(制冷剂流量),热负荷越大,冷凝压力越高,反之亦然。我们可以想象一下,当你设计的冷凝器小了(热负荷就相对来说大了) ,制冷系统是很容易报高压报警的。

7冷凝温度不正常原因分析

冷凝温度偏低:冷凝温度偏低的原因很多,导致冷凝温度偏低的机理就是 发器内的冷媒少或节流阀节流效果不好,列举如下:

1、膨胀阀选型大了;

2、膨胀阀故障或者膨胀阀开度过大,没有节流效果;

3、制冷系统冷媒充注量不够;

4、制冷系统缺少冷媒

1~2点主要分析膨胀阀节流效果,3~4主要分析制冷剂缺少;

冷凝温度偏高:

(1)、冷却水(或空气)流量小,温度高;

(2)、系统内有空气,使冷凝压力升高;

(3)、制冷剂充注量过多,液体占据了有效冷凝面积;

(4)、冷凝器年久失修,传热面污垢严重,也能导致冷凝压力升高。水垢的存在对冷凝压力影响也较大。

当然还有很多其他原因,建议从三方面考虑:

1、冷凝器内的冷媒多了

2、制冷系统有其他杂志,占据了冷凝器换热面积

3、冷凝器冷凝效果不好

8冷凝压力偏高处理

冷凝压力升高时,压缩机排气温度也升高。压缩机的压缩比增大,输气系数减小,从而使压缩机的制冷量降低。耗电量增加。

如果排气温度过高,则增加了压缩机润滑油的消耗,使油变稀,影响润滑;当排气温度与压缩机油闪点接近时,还会使部分润滑油炭化并积聚在吸、排气阀口,影响阀门的密封性。

处理方法东莞市赛思检测设备有限公司告诉你有以下两种思路:

1、降低冷却介质的温度可使得冷凝温度下降,冷凝压力也随之下降,但这要受到环境条件的限制,难以人为选择。

2、增加冷却介质流量可降低一点冷凝温度(多采用这种方法)。但不能片面地提高冷却水或空气的流量,因为这将增大冷却水泵或风扇及电机的功率,应全面综合考虑。

排气压力偏高会使压缩功加大,输气系数降低,从而使制冷效率下降。

冷凝温度如何控制

控制冷凝器进口压力,就可以控制冷凝器的冷凝压力,因为冷凝器压降其实很小,近似的看做进口压力等于冷凝压力了。那么如何控制进口压力呢?

方法有好几个:

1、控制流通冷凝器的风量,风量大了,冷凝压力自然会下降,通过变频器控制风机的转速,很容易控制冷凝器的进口压力了;

2、采用辅助冷凝器的方法,通过控制辅助冷凝器的水流量或者水温,进而控制冷凝器的进口压力。

高低温湿热试验箱技术规格:

型号

SEH-150

SEH-225

SEH-408

SEH-800

SEH-1000

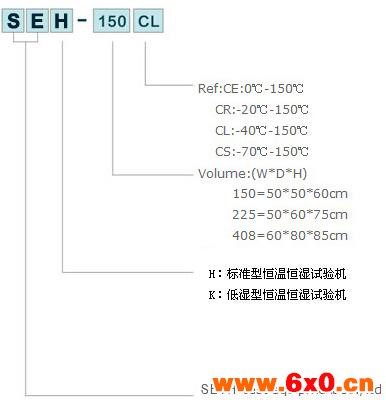

工作室尺寸(cm)

50×50×60

50×60×75

60×80×85

100×80×100

100×100×100

外形尺寸(cm)

115×75×150

115×85×165

130×105×170

165×105×185

170×125×185

温度范围

0℃/-20℃/-40℃/-70℃~+100℃/+150℃/+180℃

温度均匀度

≤2℃

温度偏差

±2℃

温度波动度

≤1℃(≤±0.5℃,按GB/T5170-1996表示)

升温时间

+20℃~+150℃/约45min (空载)

降温时间

+20℃~-20℃/30min/ +20℃~-40℃/50min/ +20℃~-70℃/60min/(空载)

湿度范围

(10)20~98%RH

湿度偏差

±3%(>75%RH), ±5%(≤75%R上)

温度控制器

中文彩色触摸屏+ PLC控制器(控制软件自行开发)

低温系统适应性

独特的设计满足全温度范围内压缩机自动运行

设备运行方式

定值运行、程序运行

制冷系统

制冷压缩机

进口全封闭压缩机

冷却方式

风冷(水冷选配)

加湿用水

蒸馏水或去离子水

安全保护措施

漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过流

标准装置

试品搁板(两套)、观察窗、照明灯、电缆孔(?50一个)、脚轮

电源

AC380V  50Hz 三相四线+接地线

材料

外壳材料

冷轧钢板静电喷塑(SETH标准色)

内壁材料

SUS304不锈钢板

保温材料

硬质聚氨脂泡沫
