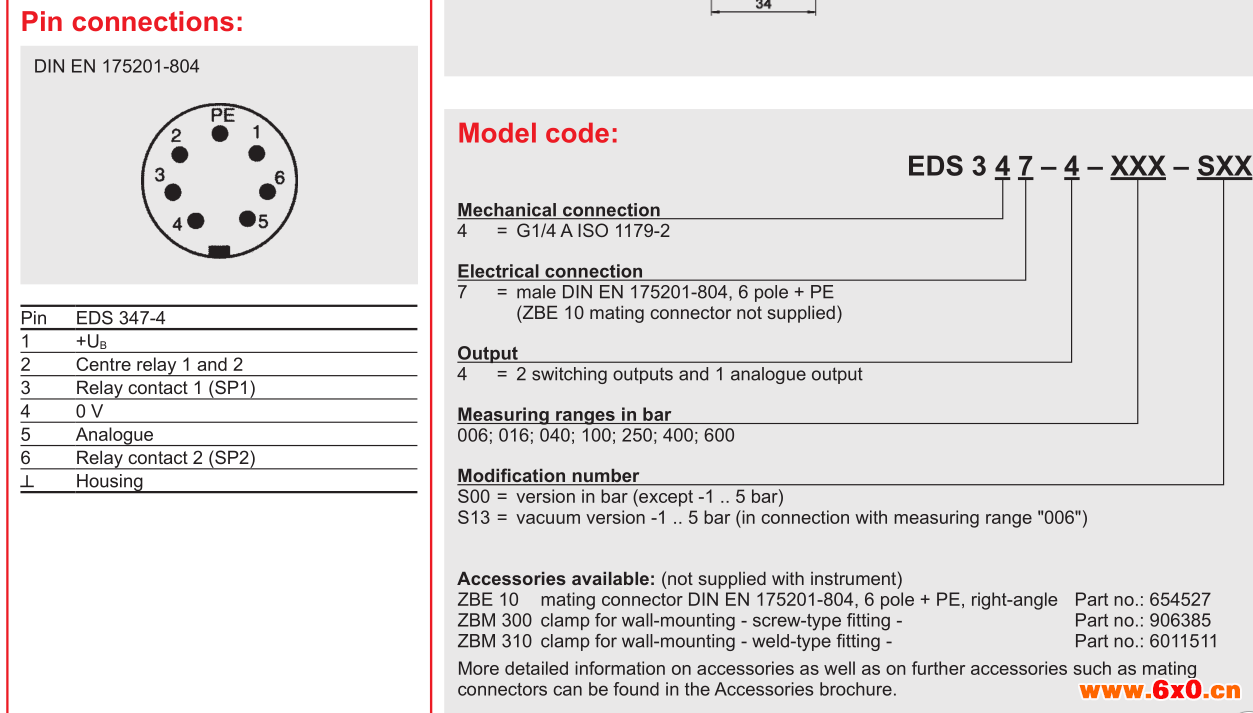

德国HYAC温度传感器型号代码：

EDS 3 4 7 - 4 - XXX - SXX

机械连接

4 = G1 / 4 A ISO 1179-2

电气连接

7 =男性DIN EN 175201-804,6极+ PE

（未提供ZBE 10配对连接器）

产量

4 = 2个开关输出和1个模拟输出

测量范围为bar

006;016;040;100;250;400;600

修改号码

S00 =栏中的版本（-1.5巴除外）

S13 =真空版本-1 .. 5 bar（与测量范围“006”相关）

提供配件:(不附带仪器）

ZBE 10配对连接器DIN EN 175201-804,6极+ PE，直角零件编号：654527

ZBM 300夹具，用于壁挂式 - 螺纹式接头 - 零件号：906385

ZBM 310夹具，用于壁挂式 - 焊接式接头 - 零件号：6011511

有关附件以及其他附件（如配合）的更多详细信息

连接器可以在配件手册中找到。

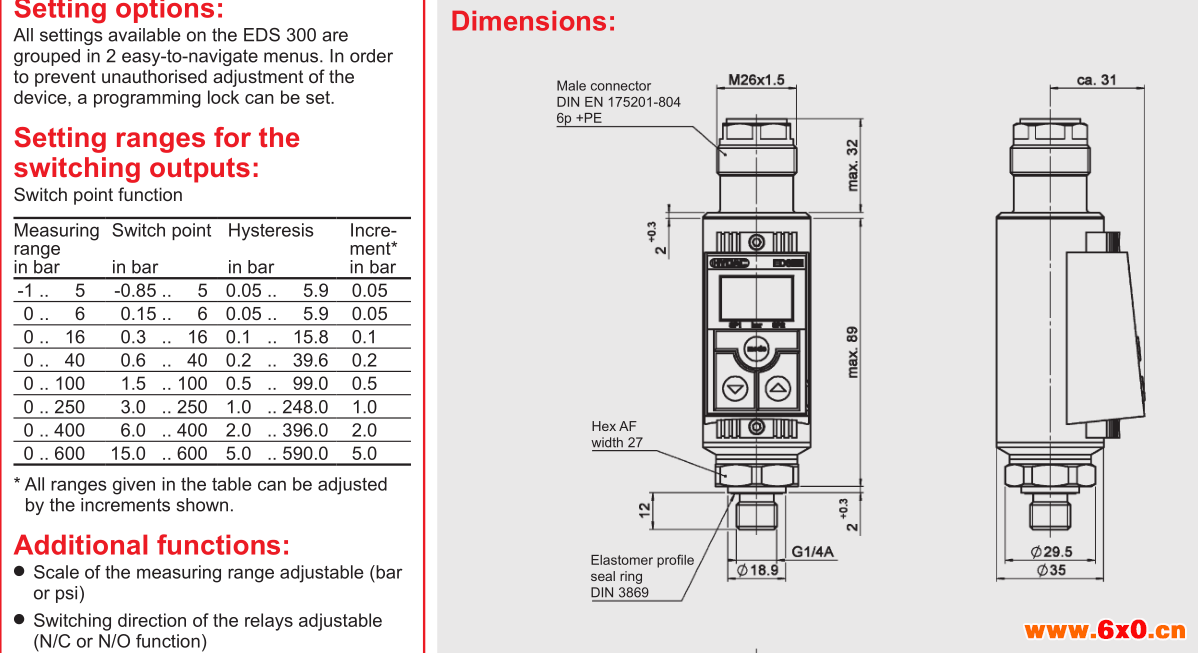

EDS 300上提供的所有设置均为

分为2个易于导航的菜单。为了

防止未经授权的调整

设备，可以设置编程锁。

设置范围

切换输出：

切换点功能

测量

范围

在酒吧

切换点

在酒吧

滞后

在酒吧

Incre-

换货*

在酒吧

-1 .. 5 -0.85 .. 5 0.05 .. 5.9 0.05

0 .. 6 0.15 .. 6 0.05 .. 5.9 0.05

0 .. 16 0.3 .. 16 0.1 .. 15.8 0.1

0 .. 40 0.6 .. 40 0.2 .. 39.6 0.2

0 .. 100 1.5 .. 100 0.5 .. 99.0 0.5

0 .. 250 3.0 .. 250 1.0 .. 248.0 1.0

0 .. 400 6.0 .. 400 2.0 .. 396.0 2.0

0 .. 600 15.0 .. 600 5.0 .. 590.0 5.0

*可以调整表中给出的所有范围

按所示的增量。

附加功能：

●测量范围可调（标尺

或者psi）

●继电器的切换方向可调

（N / C或N / O功能）

●开关和关闭延迟可调

从0.0 .. 75.0秒

●显示选择（实际压力，峰值

值，切换点1，切换点2，显示

关闭）

●随后修正零点

范围±3％FS可能
