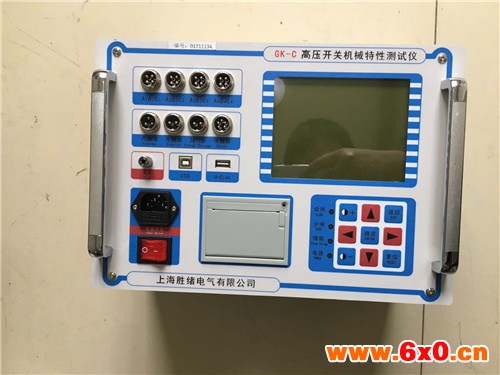

一、断路器动特性测试仪概述

高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验方便的工具。

仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
机内可存储50组测试结果。
大屏幕液晶（320×240）LCD显示, 灰屏，阳光下不反光不黑屏，图文及汉字菜单   操作提示，人性化菜单式界面，操作简便。
仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.   机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。

7.  本仪器可进行电动分合测试和手动分合测试。

8.  可进行高、低电压实验，自动寻找低分或合闸电压。

9.  重合闸试验，可做合分、分合，分合分等参数测量。

二、断路器动特性测试仪技术参数

1．时间测量：12路

            固有分闸（合闸）时间

            分闸（合闸）相内不同期

            分闸（合闸）相间不同期

            合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.1ms～999.99ms

准确度：1%±（1%读数+2个字）

2．速度测量：刚分（刚合）速度

            指定时间段（行程段或角度段）平均速度

测速范围：1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s

0.5°角度传感器 1周波/ 0.5°

3．行程测量：动触头行程（行程）

             接触行程（开距）

             过冲行程或反程（超程）

传感器：50mm，分辨率:0.1mm

传感器：300mm（选配），分辨率:1mm

360线传感器：360о，分辨率:0.5о

4. 电流测量：电流为合分闸线圈的大电流值

5．显示屏：320×240液晶屏，对比度可调

6．数据存储：可存储50组测量数据

7．打印机：高速热敏打印机

8．交流电源 ：AC 220V ± 10%；50Hz ± 2%

9．直流电源：输出电压：25～260V连续可调，输出电流：≤ 1(短时)

10．主机体积：380×280×140mm

11．使用环境：  -10℃~+50℃

12．相对湿度：≤90%
