干式高压试验变压器机构特点

1、绝缘结构布局方面,根据变位器油“距离效应”原理,采用多层次绝缘,变压器的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积。

2、解决了TDM系列变压器渗漏油问题,由于TDM系列变压器无储油器,所以当气温过高时,油经膨胀从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具装硅堆、短路杆和串管杆等功用外,还相当于变压器储油器。

3、GYC-15/150干式高压试验变压器高压输出端采用环氧树脂密封,由于环氧树脂在常态下灌注时会产生大量气泡,而使得高压引线部位出现放电现象。RXOSB系列产品则采用金属件固定引线笔均压,从而消除了放电现象。

4、本系列产品油箱,结构紧凑,外观新颖,体积、重量均小于TSB系列产品体积的20%左右。

5、Satons系列产品铁芯为单框芯式,使用DQ型,0.30mm冷轧向硅钢片叠成,用新的特殊材料予以紧因,取代了传统的穿芯螺杆。线圈为同心圆筒多层塔式结构。





三、技术指标

1、 阻抗电压:4.5%-8%

2、 输出电压波形:正弦波

3、 表面温升:<55℃

4、 空载损耗:0.2%-0.35%

5、 允许连续运行时间:2小时

6、 间续运行时间::连续



四、技术参数:

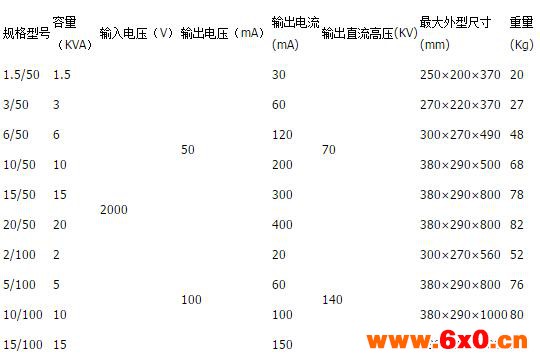

GYC-15/150干式高压试验变压器

五、单台使用:



1.试验前,应将试验变压器的高压尾“ ┻ ”端可靠接地,

否则将危及人身与设备的安全。

2.操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。

3.按接线图接线。

4. 准备工作和安全措施就绪,空试一次设备。

5. 接上被试品。

6.合上电源,控制箱(台)电源指示灯亮。

7. 按下合闸按钮,合闸指示灯亮。

8.顺时针均匀加压,注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。

9.持续规定耐压时间并注视电流表及被试品。

10.耐压时间到,注视kV表并迅速将调压器回零。

11.用放电棒经电阻放电,然后直接接地放电。

12.高压部分可能被充电部位一一放电,改变或拆除高压线引线,至此一次(相)试验终止。





六、 注意事项

1、 高压电器的绝缘试验产品的安全正确,除熟悉本产品说明书外,必须按国家有关标准和规划进行;GTB16927-1996《高压试验技术》、DL/T596-1996《电力设备预防性试验规程》

2、 由于本系列产品的设计特点及其结构限制,在额定输出容量下的连续使用不能超过二小时,如需再使用,可断电休息二小时后再通电。

在三分之二额定电压和三分之二额定电流下可经连续使用。

3、 在正常的高压电器绝缘中,本系列产品不允许超过额定输出电压使用。

4、 用本系列产品组成串级高压试验时,就特别注意检查2、3级的变压器本体及绝缘支架的状况、连接线的正确性,整个系统的保护接地与保护接地状况。
