piscoVK型真空发生器使用方法

pisco VK型真空发生器使用方法

pisco VK 型真空发生器是一款带快速接头真空发生器

其特性：
1.为了获得更好的耐用性、可靠性和减少耗电，我们修改了真空破坏和真空发生阀门的线圈。
2.具有二种类型的真空开关供选择，带 LED 数显的压力感应器和低成本，使用简单的机械型。
3.LED 数字式压力感应器采用 LED 显示，提高了可视性。
4.具备根据希望的应用的二种类型的真空开关，带类比输出的一点输出和二点输出（常规型号是一点输出型）。
5.DC24V 规格的电磁阀电流消耗由（常规的）1.2W 降低到 0.8W。
6.AC100V 规格的电磁阀电流消耗由（常规的）1.2VA 降低到 1VA。
7.锁定型按钮系统标准化（常规型号是人工（按钮））。
8.连座安装与常规型兼容。新型号与常规型号组合使用不影响其性能。

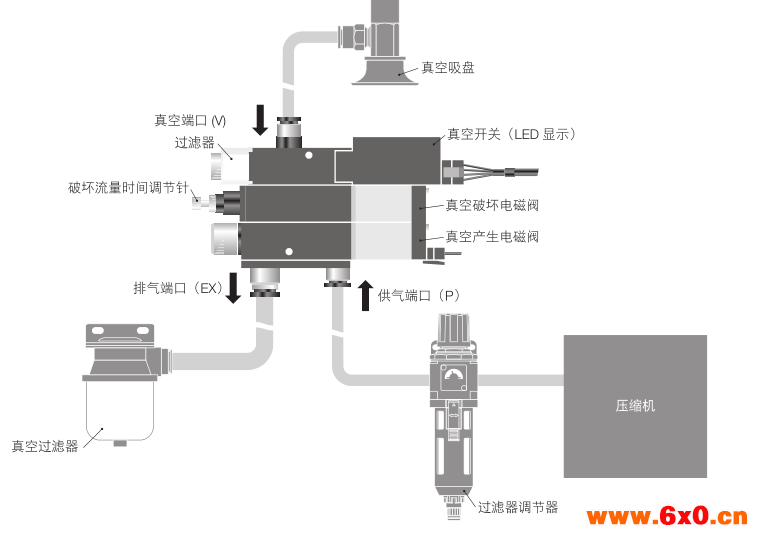

VK 型真空发生器使用方法
允许的流体：空气
工作压力范围：35  ~ 102psi (0.25  ~ 0.7MPa)
工作温度范围：41  ~ 122° F (5  ~ 50° C)
润滑：不需要
引线颜色供气用、破坏用电磁阀组合
24VDC：黑色 (–：真空产生电磁阀 )红色 (+：公共 ) 白色 (–：真空破坏电磁阀 )
100VAC：白色 ( 公共 ) 蓝色 ( 真空产生电磁阀 ) 黑色 ( 真空破坏电磁阀 ）
空气定时型真空破坏阀
结构：双向阀门、提升阀型、定时器气缸延迟
破坏时间：真空发生电磁阀关闭后约 0.3 到 3 秒
破坏气流：（供压 0.5MPa）0 到 40l/min(ANR)
时间设定方法：用气缸上的速度控制器控制
真空保留功能 组合：B, D, F, H, K, M, S, T, W
允许的真空泄漏量：0.38in. Hg (1.3kPa)/10min 大
过滤器规格：
滤芯材料：聚乙烯缩甲醛
过滤能力：10µm
过滤器面积：1,130mm
滤芯更换型号：2 (1.75in. 2 )
过滤器规格：VGFE10
机械式真空开关规格
压力检测：膜片式微型开关
压力设定范围：-5.9 ~ 23.6in. Hg (-20 ~ -80kPa)
设定模式：无级螺母调节
开关端子：公共，N.O.，N.C.
度：±1.18in. Hg (±4kPa)
微分反应：4.75in. Hg (16kPa 大 )
微型开关：松下电气或 OMRON 的 J-7
微型开关额定：7A 250VAC

操作显示：
SW1：压力超过设定红色 LED 亮
SW2：压力超过设定绿色 LED 亮
功能：
1. 模式选择开关 (ME 或 S1 或 S2)
2. S1 设定修正器 (2/3 转修正器 )
3. S2 设定修正器 (2/3 转修正器

​pisco VK 型真空发生器就是利用正压气源产生负压的一种新型，，清洁，经济，小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。真空发生器广泛应用在工业自动化中机械，电子，包装，印刷，塑料及机器人等领域.真空发生器的传统用途是真空吸盘配合，进行各种物料的吸附，搬运，尤其适合于吸附易碎，柔软，薄的非铁，非金属材料或球型物体.在这类应用中，一个共同特点是所需的抽气量小，真空度要求不高且为间歇工作。
