实验室喷雾干燥机的安装说明

      1. 干燥室的安装。用双手将干燥室托住然后斜插入干燥室固定卡箍里，锁紧干燥室锁紧螺母即可 (以干燥室可以在卡箍里转动为准)。
      2. 旋风分离器的安装。将旋风分离器锁紧螺母、密封圈及不锈钢垫片套入旋风分离器的出风管上，然 后一起插入设备出风管中，调节干燥室出风口与旋风分离器进风口的位置，使两个口平直对齐，用 卡箍将两个口连接起来，后锁紧旋风分离器锁紧螺母。
      3. 用卡箍将集料瓶和旋风分离器连接起来。
      4. 用卡箍将集料管和干燥室连接起来。
      5. 将喷雾腔安装到设备上，连接 4mm 气管(通针用)和 6mm 气管(喷雾用)。
      6. 将硅胶管安装至蠕动泵上，并插入喷雾腔进料口。

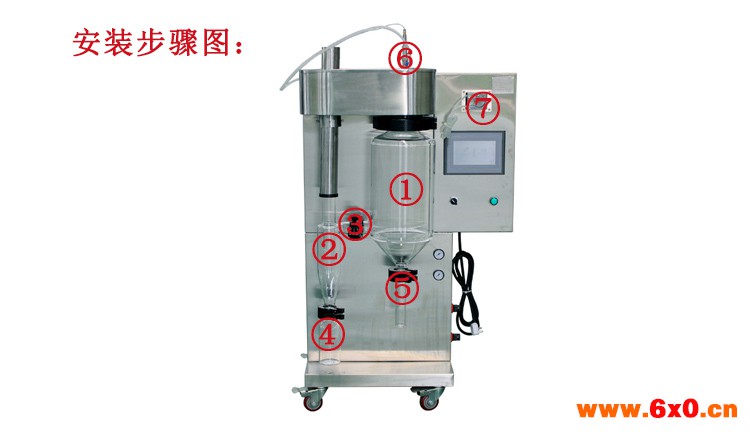

如图：
