案例精选集――卧式包装机整体解决方案
卧式包装机是物料充填与袋子成型沿水平方向进行，由于水平式制袋、充填和封口，各个工位均可以方便地进行调整，并可以针对不同的物料情况作许多复杂的配置变化。
工艺描述：
卧式包装机按其所成型袋的结构形式，可分为三封袋（或四封袋）或筒状薄膜袋卧式包装机。

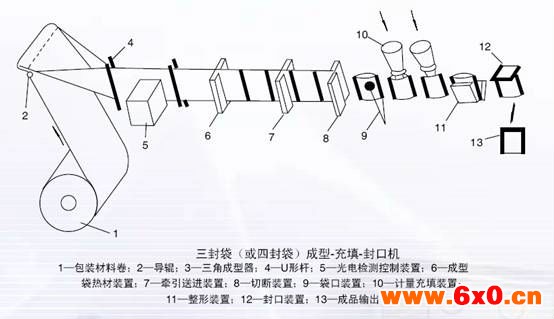

三封袋（四封袋）卧式包装机的工艺大体为：从卷筒1拉下的包装材料由导辊2导引，经三角成型器3和U形杆4而折合成U形带；光电检测装置5对包装材料上印刷的商标图案拉距进行检测和送进控制，然后由制袋热封装置6对U型折合带实施热熔封接，封接两侧面（底面）完成制袋。牵引送进装置7作往复直线运动将成袋及包装材料牵引送进，每次送一个袋宽的距离，由切断装置8裁切成单个包装袋，然后由袋钳送进装置作钳持送进；在开袋口工位由开袋口装置将袋口吸开，并往袋内喷吹压力空气，使袋口扩开，并由钳持包装袋的钳手保持张开的袋口，以使充填物料顺利充填。当袋子送到充填工位时，通过充填漏斗往包装袋内装入物料，再在整形工位由整形装置对袋中松散物料实施整形处理，使其袋形便于封口操作，且钳袋的钳手向外运动，使袋口处于平直闭合状态，在封口工位完成袋口封接，得到的包装件从机器中输出。
工艺流程图：
