单相全自动继电保护测试仪检测项目

产品简介：
    单相全自动继电保护测试仪是在原JBC基础上开发成功的新一代效验装置。本仪器内部的交直流电压，电流源采用了的电源技术，为现场人员将电源一汽技术用于其它试验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项效验且面板布置精巧，让操作者操作简便，一目了然，因而赢得了广大用户的一致好评。
产品特性：
     本仪器可对下述各种继电器或成组保护进行效验：
(1)量度继电器：包括电流，电压型继电器，可测量其启动值，返回值及其系数。
(2)时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。
(3)中间继电器：各类带启动线圈和保持线圈的中间继电器的效验，能测量启动值，返回值，保持值及动作时间。
(4)重合闸继电器：可进行电容充电试验，充电时间，重合闸时间，中间元件的测试。
(5)差动继电器：可进行直流励磁试验，制动特性实验，伏安特性试验。
(6)其它各种非常见继电器。

继电保护测试仪面板布置及功能说明:

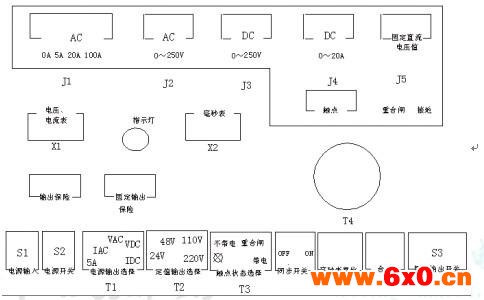

面板布置如图1:

1） J1、J2、J3、J4、J5；分别为交流、直流电源及定值输出端子，如面板所示。

2） X1电压电流显示（动作值、返回值、额定值），X2时间显示（毫秒表，显示单位为秒）。

3） S1电源插座（带保险）、S2电源开关、S3定值输出开关。

4） T1电源输出选择旋钮，T2定值输出选择旋钮，T3触点状态选择旋钮，T4电源输出大小调节旋钮。

5）触点：被校验继电器触点的接线端子。

注意：测量继电器触点动作时间断电器触点不能有外来电源，且本仪器触点不能与J1、J2、J3、J4、J5短路。

6）合闸：重合闸继电器的合闸信号发出端。

7）动作指示：触点动作时的指示（若接常开触点，其动作后指示灯由灭转亮；若接常闭触点，其动作后指示灯由亮转灭表示触点动作）。

8） 同步：控制输出的电压或电流的通断，对继电器进行额定值的冲击试验。

9）复位：对毫秒表进行清零。
