SF6气体抽真空和充气装置进行抽真空、回充SF6气体，国产SF6接头

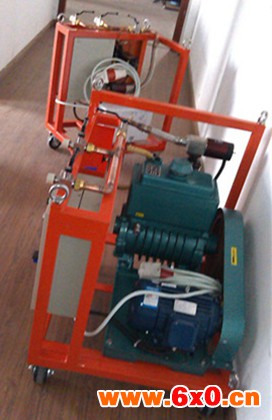

PSJXC  SF6气体抽真空和充气装置产品外观

随着电力行业的迅猛发展，电力行业基础建设和设备的投入，尤其是SF6电器设备的不断增加，对SF6电气设备在安装调试、检修维护的要求越来越高，相关部门对SF6电器设备（尤其是GIS）施工及检修过程中的抽真空和回充补气提出更高的质量和时间要求。为适应这一发展的需要，本公司在多年从事SF6气体电气设备试验、检测及专业技术经验积累的基础上，先经的维护设备的事情分析，研制了技能达到设备的技术指标要求。主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作，同时本装置亦可用作其它部门抽真空和回充气体的设备。

本装置除了具有SF6气体抽真空及回充需要的所有功能外，还具有以下特点：

麦氏真空表显示（可按用户要求配置其它真空表）；

配有各类进口、国产SF6电器设备连接接头 (选配)；

根据用户设置的时间或真空度，自动抽真空（选配）；

多种保护功能，有效保证真空泵安全运行；

维护方便，装置都采用了性能优良的部件，长时间使用也无需维修

产品特点

1、  自动检测电压相序                    4、密封性好

2、  结构紧凑                            5、体积小、重量轻

3、  抽气迅速                            6、可调压充气

PSJXC  SF6气体抽真空和充气装置技术指标

1、真空泵40m3/h（有16 m3/h、25 m3/h、63 m3/h等可选）

2、 数字式真空度指示；极限真空度< 0.1 mbar

3、 泄漏率< 1%

4、 DILO连接槽件DN8（用于连接SF6气体回充装置）

5、软管DN20/5m

6、 工作电压：208~240V/380~460V/50Hz交流电

7、外型尺寸：800mm * 500mm * 900mm

8、重量：60Kg

操作步骤

SF6电器设备抽真空

步：通过软管将装置和SF6电器设备连接在一起。

第二步：按下控制面板上的绿色抽真空按钮，启动抽真空功能。

第三步：缓慢打开真空泵球阀和管道连接球阀。

第四步：抽空SF6电器设备，直至达到稳定的真空度。

注：本装置为选配件。修改设定值见《数显电阻真空计说明书》。

初试值：O1H=5000Pa；O1L=30Pa；O2H=200Pa；O2L=200Pa。

对SF6电器设备回充气体

步：在确保装置连接管道真空后，关闭真空泵球阀和真空真空计阀

第二步：将SF6气瓶连接到SF6回充设备上。

第三步：打开SF6气瓶，调节减压阀到所需的充压，打开装置连接管道阀门，回充气体。回充气体时，一定要关闭观察麦氏真空表阀。

第四步：当达到所需充气压力时，再次关闭SF6气瓶，关闭所有阀门，完成回充操作。

PSJXC  SF6气体抽真空和充气装置装置基本配置：
