RSS油气回收在线监控系统
2 系统整体结构

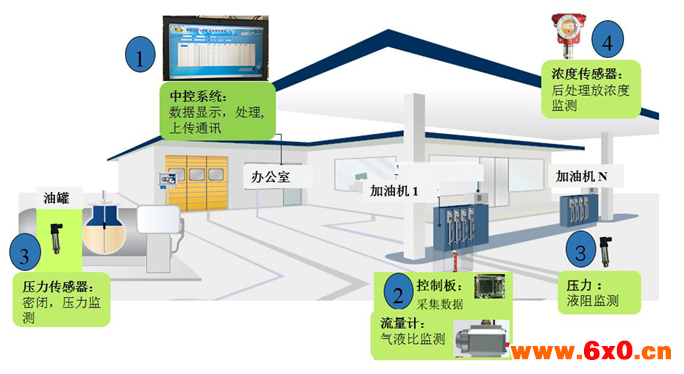

2.1 系统布局示意图

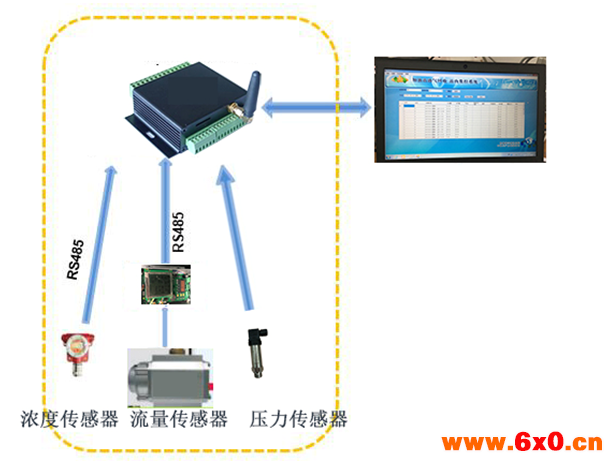

在线监控系统主要由：RSS-INST站内监控平台，数据采集器、气体流量计，压力传感器及浓度传感器组成，所有设备类型及安装的位置如下图所示：
2.2 主要设备介绍
| RSS油气回收在线监控系统 | ||||
序号 | 设备 | 安装位置 | 使用数量 | 功能 | 备注 |
1 | RSS-INST站内监控计算机及相关监测软件平台 | 办公室 | 1套/站 | 分析传感器数据及显示实时监测结果、数据存储与通讯 |
|
2 | RSS-INTK数据采集器 | 加油机 | 1台/枪 | 采集油脉冲信号、器脉冲信号及管路压力，并计算存储气液比、液阻，上传到RSS-INST |
|
3 | 气体流量计 | 加油机 | 1台/枪 | 连接在加油枪回气管路中，测量回气量，传换成气体脉冲信号，上传RSS-INTK |
|
4 | 压力传感器 | 远端加油机1个，油罐1个 | 1-2个/站
| 安装在油罐密闭空间的传感器用于测试油罐压力；安装在远端加油机的传感器用于监测管路液阻（可选项） |
|
5 | 浓度传感器（可选） | 后处理装置排放出口通道，加油岛区 | 1~3台/站 | 测试后处理装置的排放气体所含非甲烷总烃浓度（g/m³）。加油岛安装的浓度传感器测试环境VOC浓度（PPM） |
|
6 | RSS-INOF信号集线器 | 办公室 | 1台/站 | 连接加油机通讯线、卸油区压力压力传感器、浓度传感器连接线 |
|
7 |
|
|
|
|
|
2.3 设备连接关系图

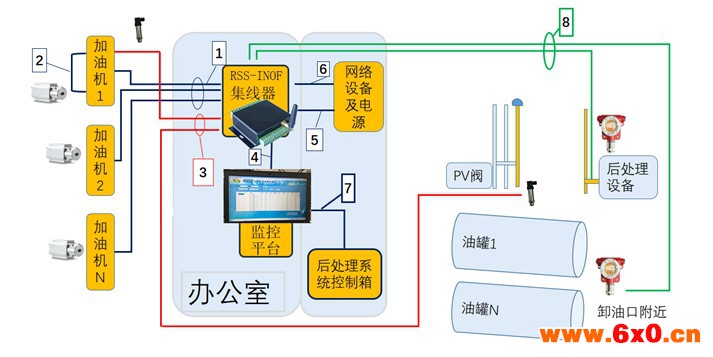

设备按照信号类型及信号走向，如下图所示：
3 工程改造
3.1 预留线缆要求

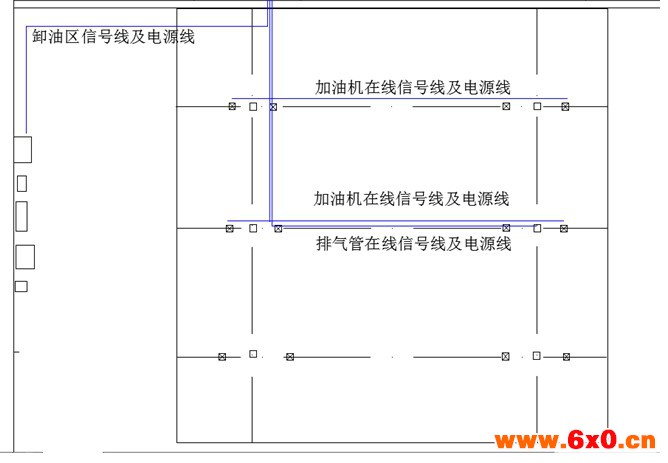

系统设备及主要连接线缆如下图所示，本图中所示的线缆标号及类型，请参考本章节的系统线缆列表。
系统线缆列表
序号 | 连接设备名称 | 线缆类型 | 数量 | 位置 | 备注 | ||
1 | RSS-INTK数据采集器 | RVVP4*0.75 | 按加油机数量 | 从加油机电脑板空间到控制室。所有线缆后将按照RS485通讯的A、B端并联。 |
| ||
2 | 气体流量计 | RVVP3*0.25 | 按流量计数量 | 从油机底部到加油机电脑板空间接线
|
| ||
3 | 压力传感器 | RVVP4*0.75 | 2 | 共2根信号线：1根位于呼吸排放管或汽油油罐的人井内。另外1根（液阻选项）部署在距离油罐远的加油机底部。 |
| ||
4 | RSS-INOF信号集线器 | 8芯网线 | 1 | 在室内安全区，集线器至中控平台。 | 可选无线方式 | ||
5 | 电源线RVVB3*0.25
| 1 | 系统取电。
|
| |||
6 | 网络 | 8芯网线 |
| 至（内网或外网）网络连接设备 | 可DTU | ||
7 |
|
| 1 | 后处理系统控制箱至RSS-INOF信号集线器 |
| ||
8 | 气体浓度传感器（可选项） | RVVP4*0.75 | 2 | 1根线从后处理设备到控制室，另一根线在卸油口附近（3~5米）至控制室 |
|
电缆保护管的铺设：
长度：根据现场情况
型号：可以选用4分到分到1寸直径（DN15~DN25）的镀锌钢管。看内部直径是否可以方便穿过信号电缆。
要求：1.信号电缆可以在铺设保护管时一起穿，也可以在铺设保护管时内穿铁丝，已便于以后拉信号电缆。请预留足够长度以连接设备。
