GM-10kV可调超高压数字兆欧表性能特点

来源:网络  作者:网络转载   2019-10-10 阅读:536

GM-10kV可调超高压数字兆欧表性能特点

1、抗干扰能力强:抗电场感应干扰能力达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。

2、短路电流大:短路电流典型值10mA,适应大容量、大电感的测试。

3、电阻测量范围宽广:测量范围从0.01MΩ~1999GΩ,读数准确、分辨力高。

4、高压输出范围宽广:可选择0.25kV、0.5kV、1kV、2.5kV、5kV、10kV,也可从0V平滑调节到需要的电压。

5、声光提醒:具有计时报时功能,提醒使用者记录分析被测量对象的吸收比和极化指数。

6、高品质:关键部件全部采用进口元件,保证测量精度准确。

7、使用方便:采用一体式机箱,体积小、重量轻、便于携带。

8、外观精美:采用坚固且磨性强的材料,使仪器的整体质感和使用寿命更长。

GM-10kV可调超高压数字兆欧表技术指标

1、测试电压等级:0.25kV、0.5kV、1kV、2.5kV、5kV、10kV

2、测试电压精度:±(5%+10V)

3、短路电流:典型值10mA

4、量程与准确度

量    程

电阻测量有效范围

精    度

20MΩ

0.01~19.99MΩ

±(5%+3d)

200MΩ

5.0~199.9MΩ

±(5%+3d)

2GΩ

0.05~1.999GΩ

±(5%+3d)

20GΩ

0.5~19.99GΩ

±(5%+3d)

200GΩ

5.0~199.9GΩ

±(10%+3d)

2000GΩ

50~1999GΩ

±(20%+10d)

注意:

①MΩ量程定标电压为0.5kV,GΩ量程定标电压为2.5kV。

②保证电阻测量准确度的测试电压范围:20%以上电压量程标称值。

③当测试电压高于8kV,为准确测量高于20GΩ电阻,裸露在空气的高压电极导体应加屏蔽,避免空气电离带来影响。

④2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用。

5、抗电场干扰能力:2mA(50/60Hz)。

6、报时、报警功能:秒表显示值为19分59秒,20分钟一循环,声响报点为15秒、60秒、每分钟,到点报短促声响,电阻读数保持3秒,被测电阻低于量程下限,读数无效时以连续声报警。

7、显示表:三位半LCD数字表头三个,分别显示测试电压、电阻、时间。

8、 供电:内附1.2V/2000mAh镍氢可充电电池10节,共DC12V   供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作。

9、使用环境

温度:﹣20℃~﹢40℃

相对湿度:20%~90%

10、体积:315×240×180mm(长×宽×高)

11、质量:5.5kg

五、工作原理

本仪表采用相当于传统摇表的流比计法测量绝缘电阻,它以双积分数字电压表的除fa -功能进行欧姆——数字转换,该技术具有非常高的抗干扰能力,能把欧姆读数在测试电压受到大幅度低频干扰波动下不变。

测试电压0~10kV是由带反馈的它激式直流电压变换器电路产生。测试电压高,具有强大的自动调整能力,也使本仪表具有达到非一般同类仪表抗干扰的能力。

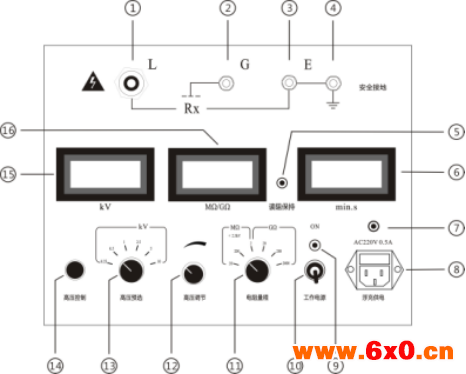

六、 面板结构



1、“L”高压输出端 2、“G”保护端

3/4、“E”接地端 5、“读阻保持”指示

6、“min.s”表   7、“充电”指示

8、“浮充供电”插座    9、“ON”指示

10、“工作电源”开关 11、“电阻量程”开关

12、“高压调节”旋钮 13、“高压预选”开关

14、“高压控制”按钮 15、“kV”表

16、“MΩ/GΩ”表

说明:

1、“L”高压输出端:又可称为线路端,它采用高压电缆接到被测线路,例如接至变压器或电机的绕组、电缆的线芯。

2、“G”保护端:三电极法测量绝缘材料、电缆的体积电阻时,“G”接到三电极的保护环电极上,保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。

3/4、“E”接地端:本仪表安全接大地和连接被测物零端的接线端,自来水管可作为大地端,电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端,人工放电的地端也接在此端。

5、“读阻保持”指示:读阻保持时指示灯发出红光,提醒测试员记录测试值。

6、“min.s”表:显示测试时间分秒,高压控制按钮按入即开始计时,值19分59秒,然后循环工作。

7、“充电”指示:充电时指示灯为红光,随着电池电压的升高指示灯逐渐由红光向绿光渐变,充满时指示灯为绿光。

8、“浮充供电”插座:用于以交流电220V供电,向仪表电池充电的插座。

9、“ON”指示:工作电源接通后指示灯发红光,在仪器工作时电池电量下降指示灯会逐渐变暗,当电池欠压指示灯会熄灭。

10、“工作电源”开关:仪表的供电电源开关。

11、“电阻量程”开关:开关指向数为电阻量程,即上限值。

12、“高压调节”旋钮:可使测试电压从0V平滑调节至预选值。

13、“高压预选”开关:用于预先选择测试电压值。

14、“高压控制”按钮:控制测电压输出,按下时高压从“L”端输出。

15、“kV”表:显示L-E之间的测试电源电压值。

16、“MΩ/GΩ”表:显示绝缘电阻值,其单位由“电阻量程”开关决定。

七、操作步骤

本仪表初次或前赴现场使用前应进行充电(全程充电时间8小时,充电指示灯从红变绿),以免到现场使用过程中缺电。另外还应随时采用本仪表的参考电阻附件来检查本仪器工作是否正常、准确。

仪表操作步骤如下:

1、准备

本仪表接线前,首先应将“工作电源”开关调在关的位置,“高压控制”按钮应断开!被测物应脱离电网,并且被测各端必须经过人工放电棒接通大地,确保安全方可接线!

尤其变电站、发电厂现场等受到电网泄漏感应到强干扰的被测量对象,事先应通过接大地的多个人工放电棒良好接到所有被测量线路端,避免接线时接线人员被电击,本仪表接线完成后才能把被测量端的人工放电棒移开。

2、接线

把仪表的两个“E”端接到被测物的地或零端,以及大地。

把仪表的“L”端接到被测线路端,例如变压器绕组,电缆芯线。

把仪表“G”端接到被测回路需要消除表面电阻泄漏影响的保护环。

3、预选测试电压

把“高压预选”开关选向需要的测试电源电压。如需要从0V调起时,需要把“高压调节”旋钮反时针旋转到尽头。

4、接通工作电源

把本仪表“工作电源”开关拨向通,开关上方的指示灯即亮,“kV”电压表显示应0.00kV。

5、测试启动

把“高压控制”按钮按下,这时高压从L端输出,“kV”表显示L-E之间的电压值,“min.s”表开始计时。

6、测试电压细调

调节“高压调节”旋钮,可把电压平滑调节到指定值。

7、电阻量程选择

把“电阻量程”开关选向需要的量程或从MΩ档向2000GΩ量程步进,若仪表连续报警,则表示被测电阻太低,应退低档来测量。

8、电阻值读数

通过“MΩ/GΩ”表读取电阻值。秒表在高压输出后的15秒、60秒、每隔60秒报时,便于操作者记录。

关于吸收比、极化指数的计算公式为:

吸收比=R60s/R15s,即第60秒的电阻读数÷第15秒的电阻读数。

极化指数=R10min/R1min,即第10分钟的电阻读数÷第1分钟的电阻读数。

9、测试电压退出

将“高压控制”按钮退出,这时“kV”表就会缓慢回零,数字秒表也会退出显示。如果“kV”表不缓慢回零,则应以带电阻的放电棒放电。

10、结束

当“kV”表显示为0.00kV后,再经过对被测物人工放电棒接通大地,证明安全后即可关机、拆线。测试结束。
