大功率兆欧表工作原理

本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除fa功能进行欧姆——数字转换，该技术具有非常高的抗干扰能力，能把欧姆读数在测试电压受到大幅度低频干扰波动下不变。

测试电压0～10kV是由带反馈的它激式直流电压变换器电路产生。测试电压高，具有强大的自动调整能力，也使本仪表具有达到非一般同类仪表抗干扰的能力。

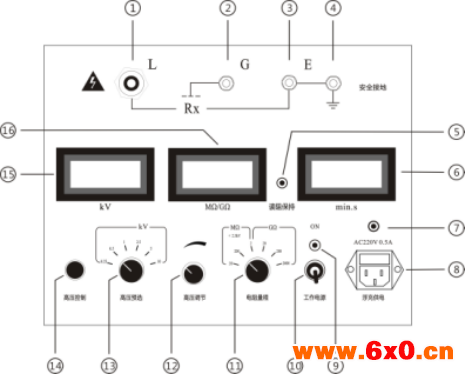

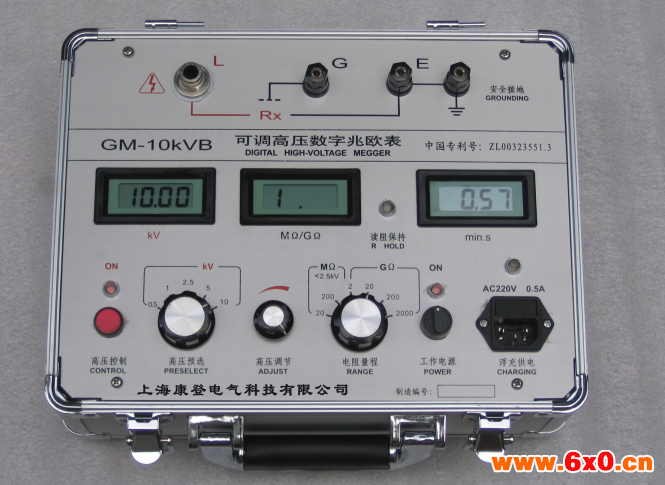

大功率兆欧表面板结构

1、“L”高压输出端 2、“G”保护端

3/4、“E”接地端 5、“读阻保持”指示

6、“min.s”表   7、“充电”指示

8、“浮充供电”插座    9、“ON”指示

10、“工作电源”开关 11、“电阻量程”开关

12、“高压调节”旋钮 13、“高压预选”开关

14、“高压控制”按钮 15、“kV”表

16、“MΩ/GΩ”表

说明：

1、“L”高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。

2、“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上，保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。

3/4、“E”接地端：本仪表安全接大地和连接被测物零端的接线端，自来水管可作为大地端，电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端，人工放电的地端也接在此端。

5、“读阻保持”指示：读阻保持时指示灯发出红光，提醒测试员记录测试值。

6、“min.s”表：显示测试时间分秒，高压控制按钮按入即开始计时，值19分59秒，然后循环工作。

7、“充电”指示：充电时指示灯为红光，随着电池电压的升高指示灯逐渐由红光向绿光渐变，充满时指示灯为绿光。

8、“浮充供电”插座：用于以交流电220V供电，向仪表电池充电的插座。

9、“ON”指示：工作电源接通后指示灯发红光，在仪器工作时电池电量下降指示灯会逐渐变暗，当电池欠压指示灯会熄灭。

10、“工作电源”开关：仪表的供电电源开关。

11、“电阻量程”开关：开关指向数为电阻量程，即上限值。

12、“高压调节”旋钮：可使测试电压从0V平滑调节至预选值。

13、“高压预选”开关：用于预先选择测试电压值。

14、“高压控制”按钮：控制测电压输出，按下时高压从“L”端输出。

15、“kV”表：显示L-E之间的测试电源电压值。

16、“MΩ/GΩ”表：显示绝缘电阻值，其单位由“电阻量程”开关决定。

大功率兆欧表操作步骤

本仪表初次或前赴现场使用前应进行充电（全程充电时间8小时，充电指示灯从红变绿），以免到现场使用过程中缺电。另外还应随时采用本仪表的参考电阻附件来检查本仪器工作是否正常、准确。

仪表操作步骤如下：

1、准备

本仪表接线前，首先应将“工作电源”开关调在关的位置，“高压控制”按钮应断开！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，确保安全方可接线！

尤其变电站、发电厂现场等受到电网泄漏感应到强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，本仪表接线完成后才能把被测量端的人工放电棒移开。

2、接线

把仪表的两个“E”端接到被测物的地或零端，以及大地。

把仪表的“L”端接到被测线路端，例如变压器绕组，电缆芯线。

把仪表“G”端接到被测回路需要消除表面电阻泄漏影响的保护环。

3、预选测试电压

把“高压预选”开关选向需要的测试电源电压。如需要从0V调起时，需要把“高压调节”旋钮反时针旋转到尽头。

4、接通工作电源

把本仪表“工作电源”开关拨向通，开关上方的指示灯即亮，“kV”电压表显示应0.00kV。

5、测试启动

把“高压控制”按钮按下，这时高压从L端输出，“kV”表显示L-E之间的电压值，“min.s”表开始计时。

6、测试电压细调

调节“高压调节”旋钮，可把电压平滑调节到指定值。

7、电阻量程选择

把“电阻量程”开关选向需要的量程或从MΩ档向2000GΩ量程步进，若仪表连续报警，则表示被测电阻太低，应退低档来测量。

8、电阻值读数

通过“MΩ/GΩ”表读取电阻值。秒表在高压输出后的15秒、60秒、每隔60秒报时，便于操作者记录。

关于吸收比、极化指数的计算公式为：

吸收比=R60s/R15s，即第60秒的电阻读数÷第15秒的电阻读数。

极化指数=R10min/R1min，即第10分钟的电阻读数÷第1分钟的电阻读数。

9、测试电压退出

将“高压控制”按钮退出，这时“kV”表就会缓慢回零，数字秒表也会退出显示。如果“kV”表不缓慢回零，则应以带电阻的放电棒放电。

10、结束

当“kV”表显示为0.00kV后，再经过对被测物人工放电棒接通大地，证明安全后即可关机、拆线。测试结束。
