简介：

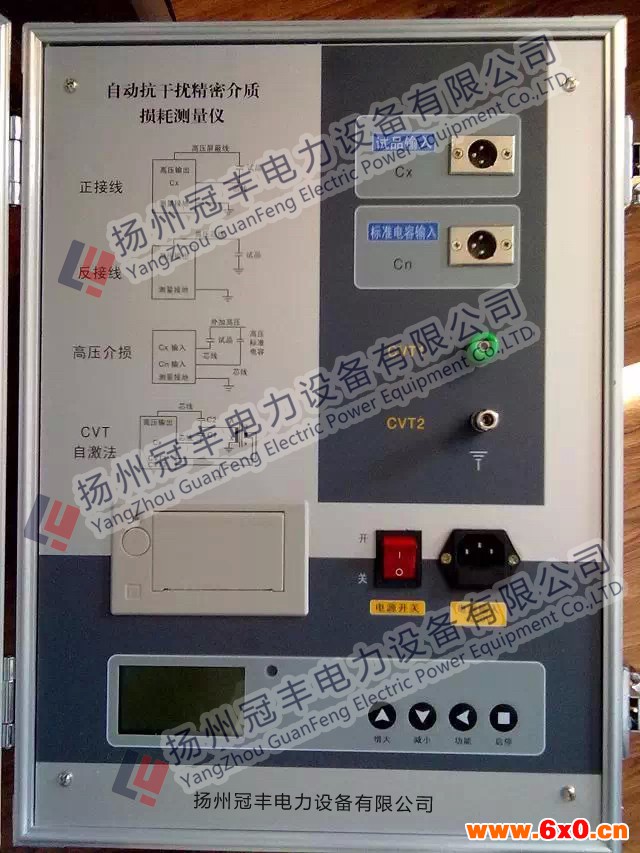

变频抗干扰介损测试仪的种类有很多，不同的应用也会有细微的差别，本公司为您提供的解决方案。 变频抗干扰介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。一次操作，微机自动完成全过程的测量。是目前zui理想的介损测量设备。
变频抗干扰介损测试仪还可以用于电容式电压互感器(CVT)的测量。 该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
变频抗干扰介损测试设备的主要技术参数：
1.高压输出：0.5～10kV，每一档增加500V，共有十档，容 量：1000VA
2.准 确 度：tgδ: ±（读数*1.0%+0.08%）Cx: ±（读数*1.5%+5PF）
3.分 辨 率： tgδ：0.01％ Cx：1pF
4.测量范围： 0.1% ＜ tgδ ＜ 50% 3PF＜ Cx ＜ 60000PF 10KV时，Cx≤30000PF 5KV时，Cx≤60000PF
5.电 源： AC 220V士10％ 50士1Hz
6.电源谐波适应能力：≤3％
7.使用条件：-15℃－50℃ 相对湿度＜80%
8.外型尺寸： 460（L）×335（W）×340（H）
9.重 量： 30 kg
变频抗干扰介损测试设备的使用方法：
启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。
简介
变频抗干扰介质损耗测试仪简称介损损耗测试仪，介损测试仪，变频介损测试仪等等。
主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电的场合。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；配以绝缘油杯可测试绝缘油介质损耗。该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。同时还可以测试全密封的CVT（电容式电压互感器）。仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
工作原理
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。
使用注意事项
1. 本仪器只能在停电设备上使用，其它设备可不断电；
2. 仪器自带有升压装置，应注意高压引线的绝缘及人员安全；
3. 仪器应可靠接地；
4. 使用本仪器检测设备前，应先对设备进行绝缘检测；
5. 确定设备的耐压等级，正确选择仪器升压档位，以防击穿设备，损坏仪器；
6. 仪器所配专用高压电缆虽出厂时已检测合格，但测量时仍需远离人体；
7. 输入电压为AC220V±10%，超出范围都有可能影响测试精度；zui大输入电压为AC264V，超过此值会造成*性损坏，对此厂家不予保修；
8. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入；
9. 仪器应注意防潮，防剧烈震动；
10. 发电机供电时应将输出零线接地，否则会提示接地有误；
