高压核相仪技术参数现场应用

来源:网络  作者:网络转载   2019-10-10 阅读:252

高压核相仪是专为高压线路核相而精心设计制造的,突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从200V~220kV电压自动核相(400V10kV35kV66kV110kV220kV),无需根据电压等级购置多套核相仪,节省成本,减少携带,省时快捷。对于高压线路核相(电压超过400V),可将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,可靠!当裸导线电压超过35kV,必须使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成,无线信号直线传输距离约30米,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。

监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。



. 技术规格



功

高压线路核相、频率、相位、相序、验电无线测试

电

  机:DC9V65号碱性电池LR6;探测器: 锌锰干电池6F229V

核相方式

接触式核相:35kV以下的裸导线或220kV以下具有绝缘外皮的导线可以接触导线核相

非接触式核相:当裸线路电压超过35kV时,必须采用非接触测试,探针逐渐靠近导线核相

传输距离

无线传输,直线传输距离约30

相别定性

同相:25°~25°;异相: 95°~145°和215°~265°

核相电压

200V220kV

相位量程

0.0°~360.0°;精度:≤±12°;分辨率0.1°

频率量程

45.0Hz65.0Hz;精度:≤±2Hz;分辨率:0.1Hz

发射频率

433MHz315MHz

LCD

3.5寸彩屏;显示域:71mm×53mm

相位指示

相量图及数字同时显示

电源指示

探测器具有绿色电源指示灯

工作指示

核相时探测器具有声光指示功能,红色双闪灯指示和“嘟----嘟”蜂鸣声

显示速率

2/

数据存储

9999(掉电或更换电池不会丢失数据)

液晶背光

可调亮度,适应不同使用环境

自动关机

开机约5分钟仪表将自动关机

电池电压

当电池电压降到7.2V±0.1V时,电池电压低符号显示,提醒更换电池,此时测量的数据同样是准确的。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

器:950g(含电池);包装及绝缘杆的总质量:约3.0kg

仪器尺寸

主机195mm×100mm×45mm;探测器290mm×250mm×80mm

绝缘杆长度

蕞大直径Φ38mm;长度:缩态为1050mm;伸态为4850mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 315MHz同频干扰

工作温湿度

-1040℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

防护等级

IP63

适合安规

GB1339892GB311.1311.683DL40891标准和国家新颁布电力行业标准《带电作业用1kV35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481A22004IEC 612431 ed.2:2003标准

随机附件

主机1件、探测器2件、探针2件、探勾2件、绝缘杆2件、软件光盘1件、USB数据线1根、LR6电池6个、6F22电池2个、检验线1条、工具包1

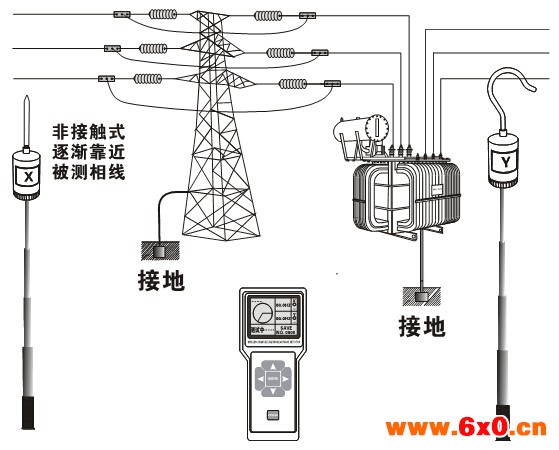

三. 现场应用
