色谱进样原理是将待测样品置入一密闭的容器中，通过加热升温使挥发性组分从样品基体中挥发出来，在气液或气固两相中达到平衡，直接抽取顶部气体进行色谱分析，从而检验样品中挥发性组分的成分和含量。目前，样品设备有十多种，主要有：自动进样器、顶空进样器、六通阀进样器、手动进样器、液体进样器、色谱进样器、气体进样器、固体进样器等。
概述
气相色谱是液相色谱之外，应用较为广泛的另一种色谱，理论上讲可以分析任何可挥发性样品，如在食品，水体，土壤等样品中农药残留检测，大气有机污染物检测，以及医药研发过程中所使用到的溶剂残留检测等。但在实际的应用过程中由于色谱柱耐受温度的限制，其可分析的样品的气化温度范围受到了一定的限制。此外，与配备通用型DAD或PDA检测器的HPLC相比，气相色谱的检测器一般配置通用型的氢火焰离子检测器(FID)，该检测器对于绝大多数有机化合物均具有响应，而不受化合物本身结构特性的限制(DAD或PDA检测器受限与化合物本身具有紫外吸收特性)，且其响应的大小与分子结构中碳元素的相对丰度有关。
一般来讲，气相色谱仪一般由载气以及载气控制系统，进样系统，色谱柱以及柱温箱，检测器以及数据采集与记录系统组成。以下内容针对气相色谱仪的进样系统组成，进样方式以及一些常见的问题，做简单介绍。
气相色谱仪进样系统

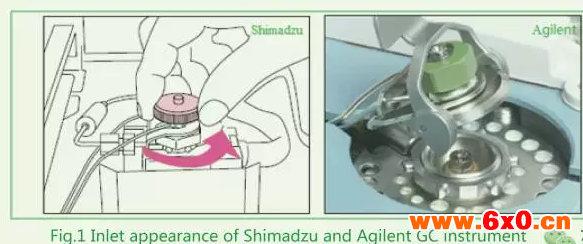

气相色谱进样系统一般由自动进样器(当然也可手动进样，但是，对进样技术要求比较高)，进样口以及相关气路三部分组成。不同厂家的自动进样器具有各自的操作模式以及特点，但是，进样口的设计除外观存在较大差异之外，其内部构成以及流路设计却存在相通之处，如下图1所示。

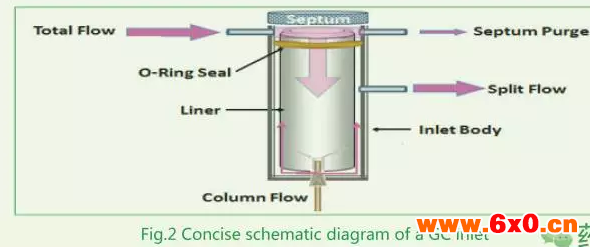

从外观上看，进样口存在较大的差异，这种差异也仅在外观上，如下图2所示为进样口的简明示意图，其基本的内部构造是一致的。
1.GC进样口组成

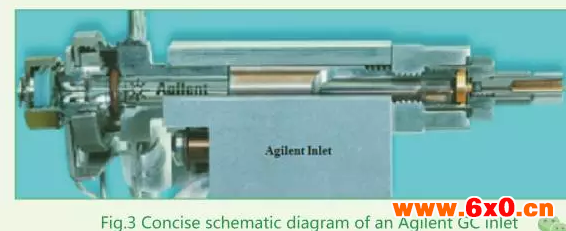

气相色谱仪的进样口一般由固定部分以及可拆解清洗维护部分组成，前者主要包括各气体的入口以及出口，加热块等组成;后者主要有导针器，进样隔垫，衬管，O形环密封，分流平板以及石墨或聚合物套管等。如下图3所示。

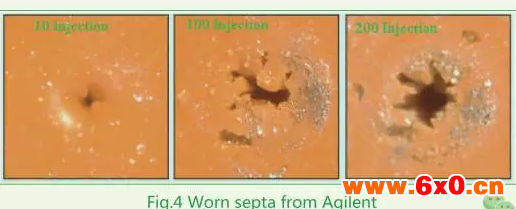

其中比较容易出现问题的地方，分别是进样隔垫，O形环密封，衬管，分流平板以及与色谱柱连接口处。进样隔垫主要起到对进样口进行密封的作用，当需要进样的时候，自动进样器的针通过进样隔垫而扎入衬管中间，待将样品释放再从进样隔垫退出，保障进样针在进出进样口的过程中，进样口保持一个相对密闭的状态，实现压力相对稳定。在使用的过程中，进样隔垫发生磨损(如下图4所示)或者连续进样比较脏，沸程较宽的样品，使得部分样品残留在进样隔垫中，对之后的样品分析产生干扰甚至出现鬼峰。

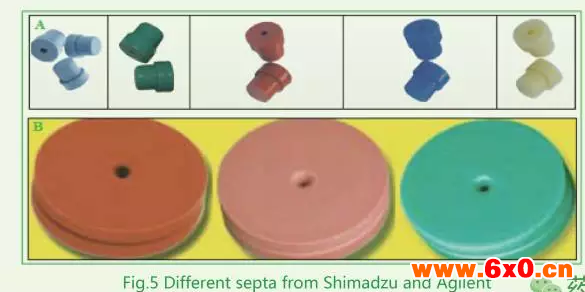

进样隔垫形状以及材质均有不同，如下图与5B所示。
不同的进样隔垫具有不同的耐受性以及不同的流失性，此外，其耐受能力也与进样针的形状有关。因此，在选择不同的进样隔垫的时候需要考虑以下因素如：进样口温度设置，样品本身特点，进样针的形状。无论选择那种类型的进样隔垫，均需要定期检查并择需更换。
O形环密封的作用主要是将整个进样腔体隔开，在安装O形环的时候，使其距离衬管上端3～5mm左右，距离下端底座1～2 mm左右。进样口温度不超300℃的时候，可以使用橡胶材质，超过300℃的时候，需要使用石墨材质。此外，O形环亦是易耗品，需要定期检查并根据需要进行更换。
进样口的高温是通过偶联在其上的金属加热块实现的，从而使得整个进样腔体实现设定的高温度，且其温度分布为中间温度高，往两侧方向温度递减，如下图6所示。
而高温下，裸露的金属部分在接触到样品的时候，样品极大可能被金属催化发生降解、聚合以及重排等反应而影响到方法的线性以及方法的回收率。而内置衬管一般则是化学惰性的硅酸盐类或石英材质，其化学反应性很低，可以提供一个供样品气化的惰性环境。

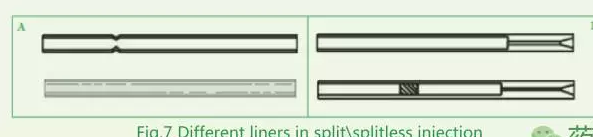

一般地，分流进样可使用直通衬管，鹅颈衬管(如下图7A)，鹅颈且底部楔形结构的衬管;不分流进样可使用底部楔形衬管(如下图7B)，两端均楔形衬管，此外还有一些专用衬管如聚焦衬管等。
此外，衬管在使用的时候，一般在其内部填充一段5～10mm长的去活石英棉(分流进样时8～10mm左右，不分流进样时5mm左右为宜)，起到加速样品气化并消除针尖歧视的作用。衬管的鹅颈结构起到一定的样品聚焦作用，而其两端的楔形结构则可在不分流进样的时候起到防止样品反冲出衬管以及将样品全部引入色谱柱的作用;当样品中含有宽沸程组分的时候，底部的楔形结构对于分流进样来说，具有减小甚至消除衬管内壁歧视的作用(如下图8所示)。
选择衬管的时候，除了需要考虑其本身是否去活以及其构造特点之外，还需要考虑另外两个特性，外径以及内部体积。分流衬管的外径相对不分流衬管要稍微小一些，使得其与进样口的腔体之间留出一定的空隙，便于分流;而不分流衬管则不需要预留空隙。衬管内部体积的大小与进样量的多少，分流比的设置以及色谱柱的内径有关，一般地，色谱柱的内径越大，进样量越大，衬管的体积也越大，如在使用窄内径色谱柱进行快速分析的时候，需要使用小体积的衬管且将分流比尽可能的设置大一些。

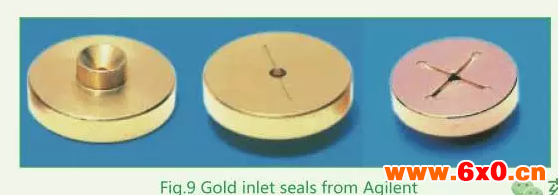

色谱仪的分流平板的作用主要是支撑衬管并引导载气分流。其表面平滑且经过镀金处理，将化学反应性降到低，其类型有三种：表面平滑型，其上一字凹槽型，其上十字凹槽型。分别如下图9所示：
一般地分流平板是不需要更换的，但是，在分析的样品比较脏的情况下，色谱图中有鬼峰出现的时候，可检查分流平板是否老化或者被污染，选择清洗或更换操作。
2.分流进样与不分流进样

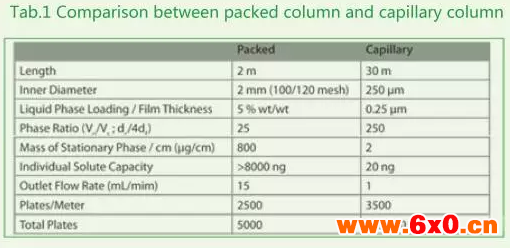

从下表1中的比较，可以看出填充柱相比毛细管柱而言，具有更大的内径，更大的载样量以及更大的载气流速。
因此，在使用填充柱的时候，由于较大的载气流速，较大的色谱柱内径，可以不用分流样品，样品进入色谱柱的时间也足够短，起始色谱带也不会很宽且不会过载,而毛细管色谱柱，其内径较小，体积流速只有填充柱的几十分之一，载样量比填充柱小几个数量级，因此，其在进样的时候，一般就需要分流进样(痕量检测除外，并不关注主峰是否过载)，以期获得较窄的起始色谱带宽以及样品量不超过色谱柱的载样量范围。

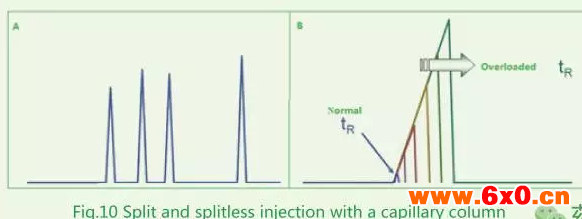

如下图10A所示，分流的情况下，样品各组分的分离比较良好，而当样品过载之后，其峰形变异，如下图10B所示。从其过载状况可以看出，超载量越大，起始色谱带宽越大，保留时间漂移越厉害。
因此，在使用毛细管色谱柱的时候，分流进样对于常规气相分析而言是十分理想的一种进样方式，既可以克服毛细管色谱柱载样量小的缺点，又能充分发挥毛细管色谱柱的高柱效的特点。
3.分流进样与不分流进样的过程

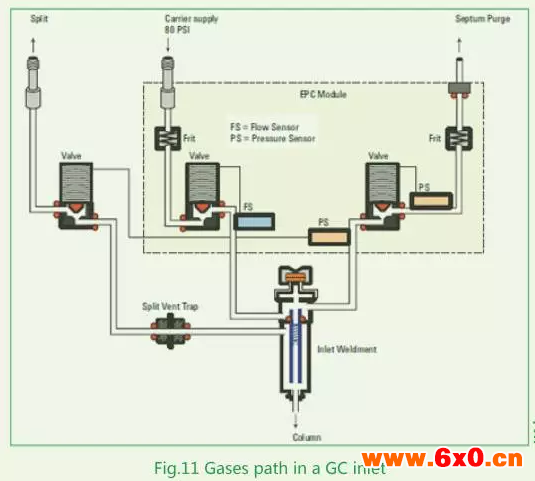

与进样相关的气路系统，如下图11所示。载气进入进样口之后被分成三个气路，分别为隔垫吹扫气路，分流气路以及色谱柱气路。其中O形环以及支撑固件将整个进样口分割为上下两个部分。其中，在分流气路上装有分流气路捕集阱，用来吸收分流废气中的样品。

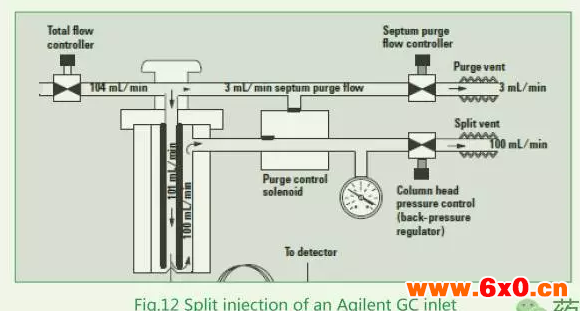

分流进样如下图12所示，总流速104mL/min的载气进入进样口之后，通过控制隔垫吹扫气路上的阀，使得隔垫吹扫流速为3mL/min，余下101mL/min的载气则通过衬管被分流为100mL/min的分流流路以及1mL/min的柱流速。经样品针注射到衬管的样品被气化，在101mL/min的载气带动下实现进样，整个过程不到1s。分流流路上的压力传感器，则可通过调节该气路上的阀，实现进样时的柱前压保持相对稳定。

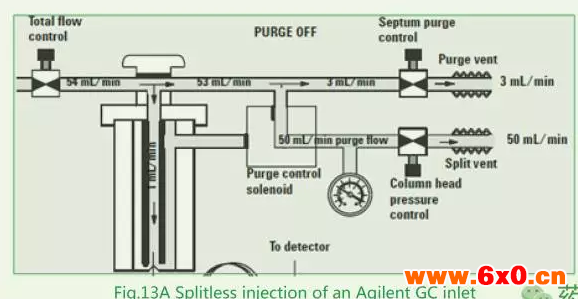

不分流进样如下图13A以及13B所示。不分流进样并不是在整个方法运行过程中都不分流，而是在进样的瞬间不分流，在进样结束之后依然分流。如下图13A所示，在进样的瞬间分流流路处于关闭状态，54mL/min的载气被分流为53mL/min的隔垫气路以及1mL/min的柱流速，53mL/min的隔垫气路通过隔垫吹扫气路以及分流气路上的两个阀，实现终的3mL/min的隔垫吹扫流速以及50mL/min的分流流速。
样品则在1mL/min的柱流速的带动下进入色谱柱，该种进样方式，样品在衬管内的停留时间比分流进样要长，造成溶剂峰的起始带宽比较宽。

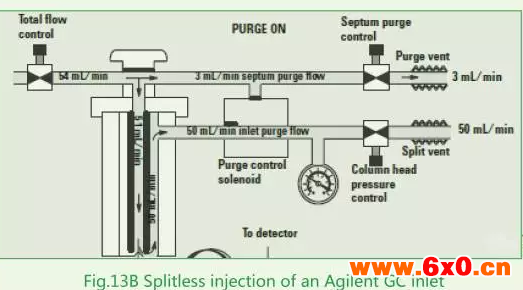

在进样结束之后，分流气路阀被打开，以分流的形式运行到方法结束(如下图13B所示)，在此过程中可开启载气节省模式，节省载气，特别是在使用氦气作为载气的时候。
此外，由于样品中的组分的气化速度的快慢程度不同，分子量不同以及其在载气中的扩散速率不同，在分流进样的时候，难免会发生分流歧视作用，而这种作用，一般随分流比的变大而变大。
4.进样口活性
进样口的活性主要是指由于进样口的作用而导致的方法回收率问题以及方法线性问题。其活性主要与进样口内的金属裸露部分，衬管是否去活以及石英棉是否去活有关。此外，进样口的活性还与待分析的化合物的特性以及所使用的载气有关(如，含氯有机物在使用氢气作为载气的时候)。

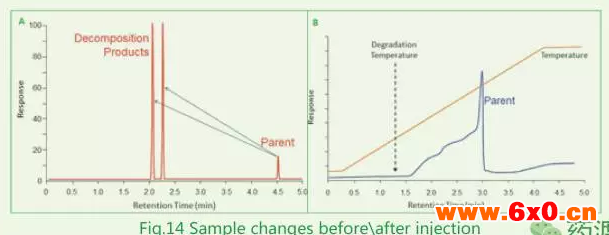

如下图14所示，需要根据谱图分辨样品发生变化的时候是发生在进样时还是进样后。如下图14A所示，母体化合物以及两个主要产物的色谱峰形对称，彼此之间不基线粘连，可以判断其是在进样或者进样之前就已经发生变化，而14B所示，母体化合物峰形严重变异，则是在程序升温的过程中发生了变化。

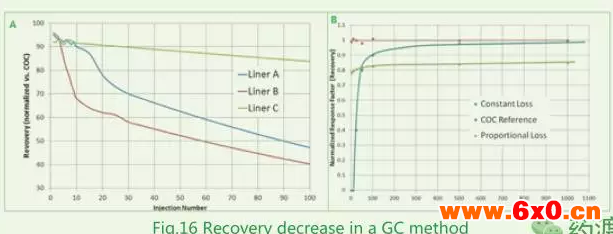

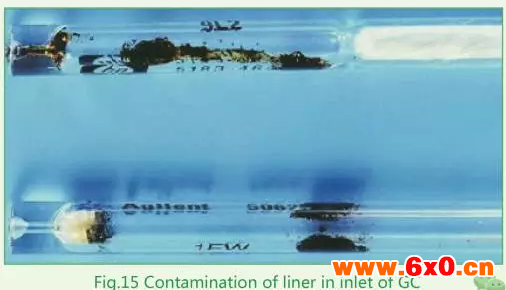

进样口所用的衬管以及内衬石英棉的惰性，不仅与其自身制造工艺有关也与进样样品的特点以及进样的次数有关。如下图15所示，多次进样后的衬管内壁以及石英棉均被样品不挥发成分严重污染，势必会影响方法回收率，如图16A所示。
此外，需要区分方法回收率减小的方式，如比例减少还是常量减少，如下图16B所示。方法回收率常量减少的时候，多是由于进样口内部的某处或多处对于样品具有吸附作用，这种情况对于低浓度的方法回收率的影响大于对高浓度的方法回收率的影响;方法回收率减少与样品进样量呈现比例较小，这种情况对于低浓度以及高浓度的方法回收率的影响相差不大。
结论
分流进样作为气相色谱应用毛细管色谱柱进行常规分析测试的主要的进样方式，在发挥毛细管色谱柱的高柱效的同时克服了毛细管色谱柱载气流速小，载样量低的缺点。利用气相色谱进行分析的时候，需要经常对整个进样口进行日常的维护，如，更换进样隔垫，O形环，更换衬管等，避免由于组成复杂以及较脏样品残留在进样口各处，给之后的分析测试带来不必要的麻烦，如，方法回收率差以及色谱图中出现鬼峰等情况。
