HXPnR-H-900/1250A滑触线配件图片

    二、产品型号、规格

    三、滑触线配件

    四、主要参数

    五、产品结构、外型尺寸

    六、装配示意图及主要零部件

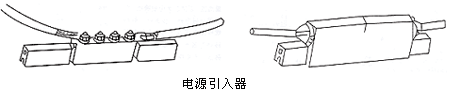

1、终端盖  2、双极导电器  3、导轨接头  4、悬挂座  5、导轨  6、导轨护套  7、电源输送器

    导电器：为接簧支撑式，仅在滑触线下部即可推入，但须在牵引器同步进行，并保证拉簧力量适当，以免加大电刷磨损。牵引器与导电器同步进行，可用螺栓或电焊方式固定在行车等移动电器上，并适当保证导电器运行不受扭力。

    七、选用说明

    用户在选用本滑线装置时应考虑同跨滑触线上的用电设备的总容量和用电设备的工作制，上面的载流量曲线图供用户参考。在选用导电器时，应考虑用电设备的容量与导电器相配，在导电器单极容量不够时，可采用双极导电器。长期供应HXPnR-H-900/1250A滑触线

    八、安装形式示意图
    注：本装置一般采用正装、侧装方式。允许多根排列和制弯道（弯道半径zui小不得小于1.5m）括号内尺寸适合于200-300A的导轨，L1L2L3PE之间的间距a为90mm。

    九、供电方式
    在考虑安全滑触线供电点的同时应考虑同跨滑触线的用电设备的总台数总容量，任务工作制和全线长度的电压降值，及环境（电压降计算可根据前面导轨参数表的数据计算）。供电一般有以下几种供用户参考：①单端供电；②中部供电；③两端供电；④两端1/6处供电；⑤两端正/10处和中部三点供电等。

    十、安装维护说明
    1、安装说明
    在安装滑触线前先将角钢支架按照用户选择的安装形式，根据滑触线的悬挂间距固定好，在安装现场把每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时应注意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作准备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。在滑触线全线长超过200米时应加装伸缩装置（伸缩装置本厂随时供应），在引接电源线进线时，可在每6米一根的接头处引接，具体接法可参照前面接头装置图。
    在安装弯道滑触线时，悬吊距离应相应缩短，具体尺寸可根据现场条件而定。
    在安装导电器时先把导电器装在配套的方管上，选择与滑触线配合的适当位置固定在用电设备上，应注意为使导电器与滑触线有很好的跟踪性能和良好的接触能力，导电器与滑触线应安装在同一垂直、水平方向。

    2、维护保养
    安全滑触线在正常运行中应做定期检查，因为用电设备是每个工矿企业的主要生产工具，稍有差错就会直接影响工厂的生产效益。在检查滑触线时应检查每6米一个接头处是否有松动、脱开，在检查导电器时，应检查活动部位是否转动灵活，拉簧是否疲劳，电刷磨损等情况（这些情况都会影响到滑触线导电性能和导电器的跟踪性能。应及时作好调整）。
    节假日设备整修期，将导电器脱出导管，检查导电器电刷滚轮磨损情况，如电刷伸出量小于规定有效长度时，要及时更换，导向滚轮变形严重时，亦需更换，以保持导电器运行正常和电刷的良好接触，并清查造成的原因。安全滑触线所有零部件中，电刷是*正常会磨损的零件。

    对于有严重腐蚀气体环境，尚需检查支架、悬吊夹、牵引器的锈蚀情况；并及时采取措施，涂上防锈材料。长期供应HXPnR-H-900/1250A滑触线
    滑触线使用场所，如进行基建时。切勿冲击、撞压输电导管，更不准将重物压在输电导管上。防止输电导管变形开裂，影响使用，发生安全事故。基建结束，应立即清除输电导管上的基建垃圾。
    正常保养时，工作人员不准将脚踏在输电导管或其支架上，防止破坏整线的平整度及发生意外事故。

    十一、常见故障处理表
