德国PILZ继电器单位特色
}正向导通继电器输出:
- 4个安全触点(N / O),瞬时
- 1个辅助触点(N / C),瞬时
LED指示灯:
- 输入状态,通道1
- 输入状态,通道2
- 安全触点的开关状态
- 错
插入式连接端子(弹簧式端子或螺钉端子)
查看单位类型的订单参考
安全特性
该装置符合以下安全要求:
接触扩展器模块扩展现有电路。 作为输出继电器
通过基本单元的反馈回路监控现有电路上的安全功能
被转移到接触扩展器模块。
在组件发生故障时,安全功能仍然有效。
反馈回路中的接地故障:
检测到,取决于使用的基本单位。
输入电路中的接地故障:
输出继电器断电,安全触点打开。

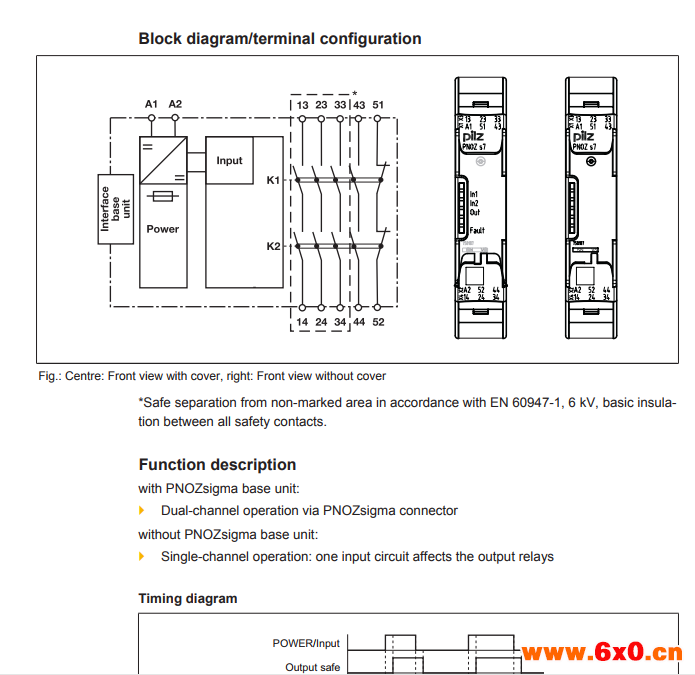

图:中心:带盖的前视图,右:没有盖子的前视图
*根据EN 60947-1,6 kV,基本绝缘,与非标记区域安全隔离
所有安全之间。
功能说明
与PNOZsigma基本单位:
通过PNOZsigma连接器进行双通道操作
没有PNOZsigma基本单位:
单通道操作:一个输入电路影响输出继电器
