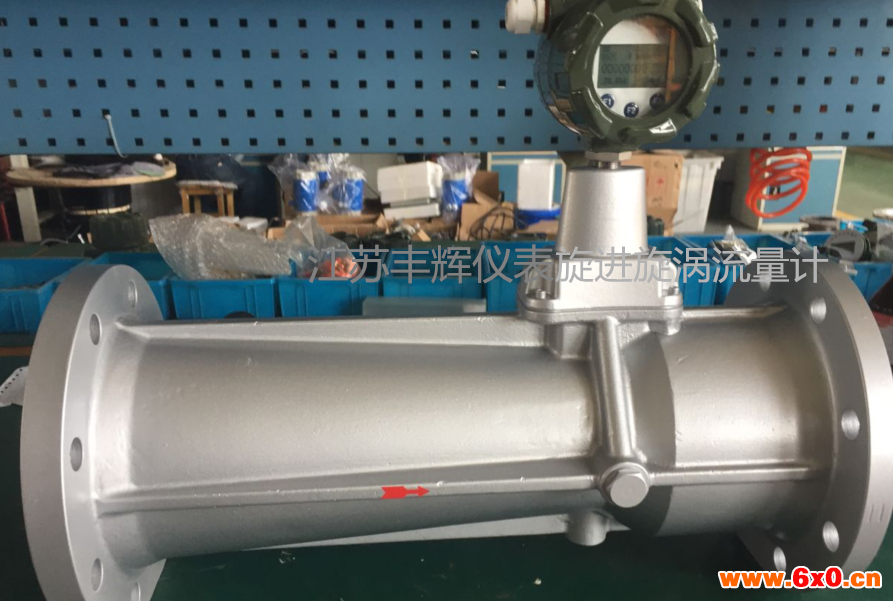

DN25旋进旋涡流量计

DN25旋进旋涡流量计

本系列产品执行国家JJG198-94《速度式流量计检定规程》，经仪器仪表防爆安全监督站（NEPSI）检定认可，符合国家标准GB3836.1-2000、GB3836.2-2000有关规定。
一、特点：
1、内置压力传感器、温度传感器、流量传感器，安全性能高，结构紧凑，外形美观。
2、就地显示温度值、压力值、瞬间流量值和累积流量值。
3、采用先进的信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4、独有的时间显示及实时数据永存功能。
5、整机功耗极低，仅凭内部电池就可以长期运行，是理想的无需外电源就地显示仪表。
6、独有的防盗功能，密码保护，防止参数改动。
7、防爆显示表头可180度随意旋转，安装方便。

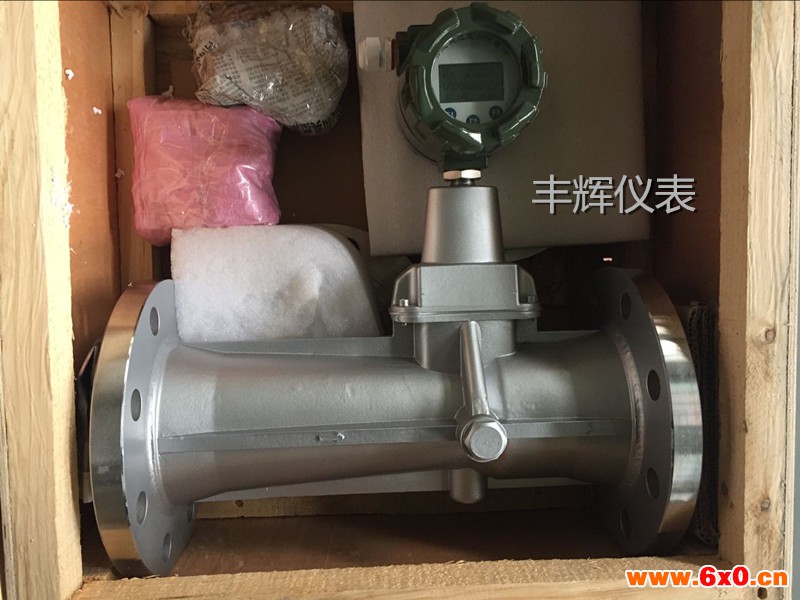

DN25旋进旋涡流量计

二、原理：
当沿着轴向的流体流量传感器入品时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进动。此时，漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。
三、结构：
旋涡传感器
是有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体产生强烈的漩涡流。
壳体
具有一定形状的流体通道，根据不同的工作压力及使用条件，壳体材料可采用铸铝合金、不锈钢、紫铜等。
智能流量计积算仪
由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。
温度传感器
以Pt100铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
压力传感器
以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
压电晶体传感器
安装在靠近壳体扩张段的喉部，可检测出漩涡进动的频率信号。

四、安装：
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3.天然气流量计避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4.应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5.安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6.安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
