超市条码秤装纸注意要点

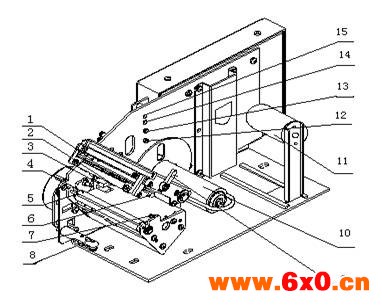

打印机结构如右图所示：
1．打印头 13. 按键一
2．剥离辊 14. 告警指示灯
3．缺纸传感器 15. 电源指示灯
4．打印胶辊
5．剥离轴
6．上盖锁紧挂钩
7．挂钩锁紧轴
8. 标签存在传感器
9．上盖抬起扳手
10．衬纸回收轴
11．纸卷发放轴
12．按键二
装纸时请确保纸张位于缺纸传感器的凹槽中间，且*张标签不能超过剥离轴，如下图所示：
超市条码秤打印机通讯测试
该打印机可通过打印机专用软件用电脑测试及修改相关属性。（专用软件可向我厂技术服务部索取。）
当打印机需要与电脑直接相连设置属性时，打印机的信号线与串口插座（DB9）的连接方法为：黄线接3脚；黑线接2脚；蓝线接5脚；红线挂空。
条码秤纸张切换
*次装纸或更换不同规格纸张时，请在装纸完成后进行纸张校验，校验步骤为：
4. 关机正确装纸；
5. 按住打印机电源指示灯下方的黑色小按钮开启电子秤；
6. 当打印机开始出纸后，松开按钮，待打印机停止出纸后重新启动电子秤即可。
条码秤打印机常见故障及排除方法
故障现象 | 诊断及排除 | |
打印机连续出空白标签 | 4. 做纸张校验； 5. 擦洗打印头及纸存在传感器； 6. 调节打印机电源指示灯下方的蓝色电位器（右），（顺时针旋转以半周为单位）然后进行纸张校验； | |
不送纸 | 4. 检查打印机有无红色告警指示灯闪烁，若闪烁，则用酒精棉擦拭打印机各传感器；若告警指示灯仍闪烁，请顺序按下[功能][88880][确认]； 5. 检查纸状态，若不对，则请做纸张切换 6. 检查电子秤系统参数是否正常，若不正常请尝试初始化电子秤，若数据仍不正常，请更换电子秤主机板上的DS1230Y （HK1235-7） | |
皮重 | 当用户有去皮操作后，皮重灯亮起，提示本次称重已去除皮重 | |
稳定 | 当电子秤显示屏有稳定读数后，稳定灯亮起，提示称重数据已处于稳定准确状态 | |
零位 | 当电子秤重量窗口显示为0.000时，零位灯亮起，提示电子秤处于空载状态或置零状态 | |
SA、SB、SC、SD | 这四个指示灯为累计指示灯，当其亮起时，提示所对应累加器内有内容且未作处理 | |
条码秤 输入部分
条形码打印计价秤输入部分主要为键盘。键盘分为a型键盘和b型键盘两种，a型键盘为56键，由31个快捷键、10个数字键和15个功能键组成；b型键盘为96键，由71个快捷键、10个数字键和15个功能键组成。
键盘主要由键盘PCB板组成，按键主要为机械式按键；其中，b型键盘另有一种为薄膜式触摸键盘，其主要组成为薄膜键盘面贴（内含线路），无PCB板。
条码秤 显示、输入部分常见故障及排除方法
故障现象 | 诊断及排除 |
数码管显示多、缺笔画 | 1. 检查显示信号排线是否插好；立杆型请检查立杆安装是否正确； 2. 检查显示信号排线是否破损，如破损，请更换显示排线； 3. 检查显示板各电阻、电容及三极管是否完好； 4. 检查电子秤主机板81C55P芯片是否焊接良好或芯片本身各引脚是否有电压，若无，请更换芯片； |
开机能正常自检，但待机后主机板报警常鸣 | 1. 检查按键是否有效或是否没有弹起； 2. 检查按键焊点是否短路或与其他导体接触； 3. 检查主机板与底座间有无绝缘垫片，若无，请添加； |
条码秤电源部分
条形码打印计价秤电源部分主要为开关电源SW90－4AAC，有4路电压输出，分别为5V、9V、15V、24V。电子秤电压接线方案如下：
电压 | 5V及COM | 9V及COM | 15V及COM | 24V及COM |
部件 | 显示板及网卡 | 主机板 | A/D转换 | 打印机 |
注：以上各电压输出若任意一路出现问题，则电子秤整机或部分机构将不能正常使用
超市条码秤 电源部分常见故障及排除方法
故障现象 | 诊断及排除 |
无法正常开机 | 1. 检查主机板电源线是否接触良好； 2. 请检查开关电源是否有稳定9V电压输出；若输出不稳定，即说明负载短路；若无输出，请更换开关电源； 3. 检查电源熔丝管是否烧断； |
更换开关电源时步骤如下：
1. 卸下称重支架（位于秤盘下）；
2. 将电子秤底座上的上盖固定螺丝旋下，取下上盖；
3. 换上开关电源即可，更换时请注意：每一组电源线均应对应上述表格，不可接混，否则易引起部件烧坏；通常情况下，各组电源线红色线接正极（＋V），绿色线接COM。
其他常见故障排除方法及注意事项
超市条码秤其他常见故障排除方法
故障现象 | 诊断及排除 |
单机版电子秤无法通讯（串口）
（软件显示下载完毕，但无返回值，电子秤上并无下载数据） | 1. 检查通讯线是否充分连接，连接处有无松动，通讯线本身是否完好； 2. 请确认软件中下载数据所使用的串口号与实际电脑使用的串口号一致，串口参数符合设置要求； 3. 检查电子秤内部通讯线路接插件是否松动，通讯芯片接触是否良好； |
联网版电子秤无法通讯（TCP/IP接口） | 1. 检查网线线序是否正确，水晶头是否夹好；（注：随机网线为双机互连线，仅用于单机测试） 2. 请正确设置电子秤IP地址（设置方法见本手册第三章第9节）； 3. 若出现“联机成功，传送失败”，请检查电子秤网卡属性设置，确认传送波特率选项为9600bps；请检查网卡与主板间线路接插件是否松动；重启秤； |
联网版电子秤无法通讯（TCP/IP接口） | 4. 检查网线线序是否正确，水晶头是否夹好；（注：随机网线为双机互连线，仅用于单机测试） 5. 请正确设置电子秤IP地址（设置方法见本手册第三章第9节）； 6. 若出现“联机成功，传送失败”，请检查电子秤网卡属性设置，确认传送波特率选项为9600bps；请检查网卡与主板间线路接插件是否松动；重启秤；
|
超市条码秤其他注意事项
电子秤立杆安装时请先确保立杆电源线及显示信号排线接插件接触良好，然后再将立杆整体通过立杆底座固定于电子秤底座上。
更换打印头时需先旋下打印头盖上的打印头固定螺丝（两个），然后将打印头拔下后更换，zui后以固定螺丝固定打印头即可；请确保打印头表面完整且无擦痕，固定打印头螺丝前需将打印头向打印机出纸方向尽量延伸，以确保打印头可与打印胶棍紧密接触。
